首页  >  产品百科  >  ERJ8ENF2210V

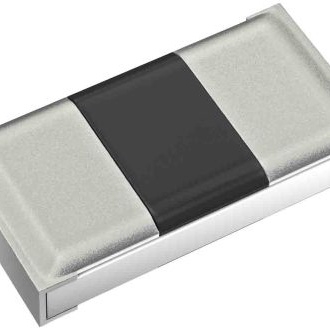

ERJ8ENF2210V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 221Ω ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: CSJ-ST29588051
供应商: 海外现货
标准整包数: 1
PANASONIC 贴片电阻 ERJ8ENF2210V

ERJ8ENF2210V概述

    精密厚膜芯片电阻技术手册

    产品简介


    精密厚膜芯片电阻(Precision Thick Film Chip Resistors)是一类广泛应用于各种电子设备中的关键电子元器件。这类电阻器以其小型化、轻量化和高可靠性著称,适用于自动化放置机器的装配过程,并且可以采用贴片封装形式进行回流焊接和波峰焊接。该系列电阻器通过了AEC-Q200认证(除ERJXG、ERJ1R系列),并符合RoHS标准。

    技术参数


    - 尺寸与功率等级
    - 尺寸范围:01005至2512
    - 功率等级:0.031W至1W
    - 温度系数(TCR)
    - ±50×10^-6/°C(对于某些特定值)
    - ±100×10^-6/°C(对于其他特定值)
    - 阻值范围
    - 阻值范围从10Ω到2.2MΩ
    - 最大耐压:0.031W至1W不等
    - 最大过载电压:15V至500V不等
    - 温度范围
    - -55°C至+155°C
    - 参考标准
    - IEC 60115-8,JIS C 5201-8,JEITA RC-2134C

    产品特点和优势


    - 小型化和轻量化:适合在空间受限的应用中使用。
    - 高可靠性:金属釉厚膜电阻元件及三层电极设计,提高耐用性。
    - 兼容性:与放置机相容,易于自动装配。
    - 低阻值公差:±0.5%或±1%,保证精确的阻值控制。
    - 贴片封装:提供多种包装方式,方便生产和组装。
    - 符合标准:符合国际标准,包括AEC-Q200、RoHS标准等。

    应用案例和使用建议


    - 应用案例:这些电阻器可用于音频/视频设备、家用电器、办公设备、信息通信设备等领域。
    - 使用建议:
    - 避免在液体中使用,如水、油、化学溶剂或有机溶剂。
    - 避免直接暴露于阳光下、户外或尘土环境中。
    - 避免在高腐蚀性气体环境中使用,例如氯气、硫化氢、氨气、二氧化硫或氮氧化物。
    - 在安装时需注意热效应,避免因相邻发热部件导致温度超过额定范围。
    - 注意选择合适的清洗剂以避免影响产品性能。

    兼容性和支持


    - 兼容性:本系列产品兼容多种封装和电路板设计,便于集成。
    - 厂商支持:购买前请咨询工厂获取最新的技术规格和测试报告。如果在安全方面有任何疑问,请立即联系供应商。

    常见问题与解决方案


    - 问题1:产品是否会受到静电损害?
    - 解决方案:采取防静电措施,例如使用防静电包装材料和操作台。
    - 问题2:如何正确焊接这些电阻器?
    - 解决方案:遵循推荐的焊接条件,避免过高温度或长时间加热导致性能下降。
    - 问题3:如何存放这些电阻器?
    - 解决方案:应在温度为5°C至35°C、相对湿度为45%至85%的环境下储存,避免腐蚀性气体和阳光直射。

    总结和推荐


    精密厚膜芯片电阻以其小型化、高可靠性、宽温度范围及多样化的封装选项成为市场上的一大亮点。这些电阻器在自动化生产过程中表现出色,能够满足各类电子设备的需求。我们强烈推荐使用这些产品,尤其是在需要高度可靠性和精确度的应用场合。购买前请确保从官方渠道获取最新的技术规格和测试报告,以确保产品质量和兼容性。

ERJ8ENF2210V参数

参数
电阻值 221Ω
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ8ENF2210V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ8ENF2210V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ8ENF2210V ERJ8ENF2210V数据手册

ERJ8ENF2210V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0116 ¥ 0.0978
库存: 4500
起订量: 4295 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.09
直接购买
加入购物车
