首页  >  产品百科  >  ERG-1SJ181

ERG-1SJ181

产品分类: 通孔电阻
厂牌: PANASONIC
产品描述: 180Ω ±5% 1W ±350ppm/℃ 通孔安装 9mm(长度)
供应商型号: ERG-1SJ181
供应商: Master
标准整包数: 1000

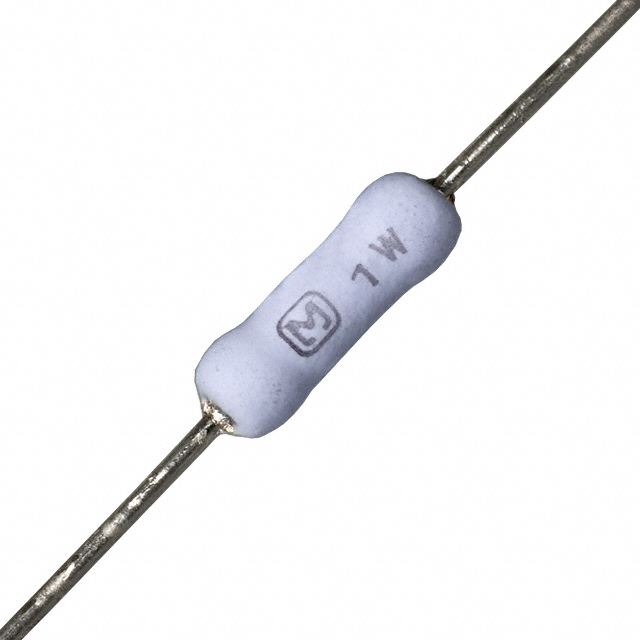

PANASONIC 通孔电阻 ERG-1SJ181

ERG-1SJ181概述

    金属氧化膜电阻器技术手册

    产品简介


    本手册详细介绍了两种金属氧化膜电阻器:ERG金属氧化膜电阻器和ERX金属薄膜电阻器。这些电阻器以其高效能、小型化及可靠性著称,在各种应用领域中发挥着重要作用。它们广泛应用于电子设备、通信系统、汽车电子等领域,提供稳定的电流控制和电压分配功能。

    技术参数


    以下表格列出了ERG金属氧化膜电阻器和ERX金属薄膜电阻器的主要技术参数:
    | 产品型号 | 功率等级(W) | 额定负载电压(V) | 最大瞬时过载电压(V) | 最大间歇过载电压(V) | 击穿电压(VAC) | 电阻容差(%) | 电阻范围(Ω) | 温度系数(×10^-6/°C) | 标准阻值 |
    ||
    | ERG(X)12S | 0.5 | 300 | 600 | 600 | 350 | G (±2) | 1 - 22 k | ±350 | E24 J (±5) 0.2 - 47 k |
    | ERG(X)1S, 1F | 1 | 350 | 600 | 600 | 350 | G (±2) | 1 - 68 k | ±350 | E24 J (±5) 0.2 - 100 k |
    | ERG(X)2S, 2F | 2 | 350 | 700 | 1000 | 600 | G (±2) | 1 - 100 k | ±350 | E24 J (±5) 0.22 - 100 k |
    | ERG(X)3S, 3F | 3 | 350 | 700 | 1000 | 1000 | G (±2) | 1 - 100 k | ±300 | E24 J (±5) 0.22 - 100 k |
    | ERG(X)5S, 5F | 5 | 500 | 1000 | 1500 | 1000 | G (±2) | 1 - 100 k | ±200 | E24 J (±5) 0.33 - 100 k |

    产品特点和优势


    1. 小型化:相比现有模型,尺寸减少50%,便于在紧凑的空间内安装。
    2. 无火焰:具有良好的阻燃性能,适用于严苛的环境。
    3. 高可靠性:符合IEC 60115-2、IEC 60115-4、JIS C 5201-4、EIAJ RC-2138标准,确保长期稳定运行。
    4. 自动插入:适合自动化生产线,提高生产效率。
    5. RoHS合规:符合环保要求,降低对环境的影响。

    应用案例和使用建议


    - 自动化生产线:ERG金属氧化膜电阻器适用于自动化生产线,如采用Panasert自动插入机的装配线,可以显著提高生产效率和产品质量。
    - 通信设备:在通信设备中,ERX金属薄膜电阻器由于其高可靠性,特别适用于关键电路部分,以确保系统的稳定运行。
    - 散热管理:在需要良好散热的环境中,如高温应用场合,选择抗热导通型电阻器可有效避免因过热引起的故障。

    兼容性和支持


    这两种电阻器在不同形式和包装下均有提供,例如直引脚型、切割成型型、轴向缠绕型和径向缠绕型。对于不同类型的设备,用户可以根据具体需求选择合适的型号。制造商还提供了全面的技术支持和售后服务,以确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题1:产品耐压不足
    - 解决方案:检查额定负载电压和最大瞬时过载电压是否符合应用需求,必要时更换更高额定电压的产品。

    - 问题2:温度过高导致损坏
    - 解决方案:确认设备是否处于正常工作温度范围内,并根据需要采取散热措施。

    - 问题3:电阻值漂移
    - 解决方案:如果发现电阻值超出预期范围,建议进行校准或替换以确保精度。

    总结和推荐


    综上所述,ERG金属氧化膜电阻器和ERX金属薄膜电阻器以其出色的性能和广泛应用前景,成为电子设备设计和制造的理想选择。它们的小型化、高可靠性和环境友好特性使其在市场上具有很强的竞争力。强烈推荐使用这两种电阻器,以满足各种复杂应用的需求。如果您有任何疑问或需要进一步的技术支持,请联系厂家。

ERG-1SJ181参数

参数
电阻值 180Ω
精度 ±5%
额定功率 1W
温度系数 ±350ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 停产
包装方式 散装

ERG-1SJ181厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERG-1SJ181数据手册

厂牌 PDF简要描述 下载
PANASONIC 通孔电阻 PANASONIC ERG-1SJ181 ERG-1SJ181数据手册

ERG-1SJ181封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0421 ¥ 0.3565
5000+ $ 0.0392 ¥ 0.3263
10000+ $ 0.037 ¥ 0.3072
25000+ $ 0.0343 ¥ 0.2854
50000+ $ 0.0337 ¥ 0.2756
100000+ $ 0.0331 ¥ 0.2713
150000+ $ 0.0327 ¥ 0.2678
250000+ $ 0.0327 ¥ 0.2678
库存: 1000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 356.5
