DS2Y-S-DC6V

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: 3ms 4ms 2A 220V 6V 2 Form C (DPDT-NO, NC) 180Ω 33.3mA 250V DIP 通孔安装
供应商型号: DS2Y-S-DC6V
供应商: Master
标准整包数: 50

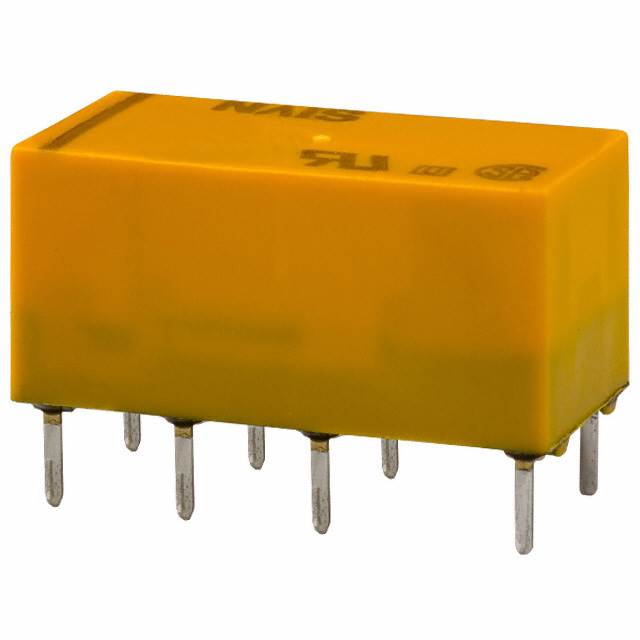

PANASONIC 信号继电器 DS2Y-S-DC6V

DS2Y-S-DC6V概述

    DS2Y-S Miniature Relay 技术手册解析

    1. 产品简介


    产品类型: DS2Y-S系列是潘多拉公司推出的微型继电器,属于固态控制产品线。
    主要功能:
    - 2 Form C接触方式: 支持常开、常闭和公共端三态控制,适用于复杂电路切换。
    - 高灵敏度操作: 低至200mW的额定工作功率,适合对能效有较高要求的应用场景。
    - 高耐压性: 1500V的FCC冲击耐压能力,确保在恶劣环境下稳定运行。
    - 密封设计: 保护内部结构免受外界污染和湿气侵入,提高产品寿命。
    应用领域:
    - 电信设备
    - 办公设备
    - 计算机外设
    - 安防报警系统
    - 医疗设备

    2. 技术参数


    - 额定电压: DC 3V, 5V, 6V, 9V, 12V, 24V, 48V
    - 初始接点电阻: 最大50mΩ(施加6V DC, 1A负载)
    - 最大切换功率: 60W, 62.5VA (电阻负载)
    - 最大切换电压: 220V DC, 250V AC
    - 最大切换电流: 2A
    - 最大载流能力: 3A
    - 最小启动功率: 约98mW (48V时为147mW)
    - 额定启动功率: 约200mW (48V时为300mW)
    - 绝缘电阻: 初始状态下最小100MΩ (施加500V DC)
    - 耐压等级: 初始状态下的击穿电压达到1000Vrms,持续1分钟

    3. 产品特点和优势


    - 多重功能: 2 Form C接点设计提供多种控制选项,适应复杂电路需求。
    - 高能效: 200mW的启动功率显示其优异的能源利用效率。
    - 高度可靠性: 高耐压能力和密封构造使其能在各种苛刻环境下工作。
    - 标准化封装: 与16针IC匹配的设计方便集成到现有系统中。

    4. 应用案例和使用建议


    - 电信设备: 可用于电话交换机的信号传输,确保通话质量和稳定性。
    - 办公设备: 适用于打印机、复印机等办公设备的控制电路,提高设备效率。
    - 计算机外设: 能够在数据存储和处理设备中可靠切换信号。
    - 安防报警系统: 可用于紧急情况下的信号传输,保证系统的即时响应。
    - 医疗设备: 在医院设备中能够快速准确地执行电路切换任务。
    使用建议:
    - 环境温度控制: 由于温度对继电器性能有显著影响,确保其工作环境温度介于-40°C到+70°C之间。
    - 避免频繁切换: 长时间持续电流会导致绝缘材料老化,因此建议采用磁保持型继电器以减少磨损。

    5. 兼容性和支持


    - 兼容性: 该继电器具有与16针IC匹配的封装,便于安装到各种控制系统中。
    - 技术支持: 潘多拉公司提供详细的使用指南和故障排除文档,帮助用户更好地了解和使用产品。

    6. 常见问题与解决方案


    - Q: 继电器启动电压不稳定
    - A: 检查电路中是否有干扰源,确保施加电压在±5%额定电压范围内。

    - Q: 继电器无法释放
    - A: 检查是否有多余的电源干扰,尝试重新连接并检查线路。

    - Q: 继电器过热
    - A: 检查环境温度是否超出工作范围,避免高温工作,确保良好的散热条件。

    7. 总结和推荐


    总结: DS2Y-S微型继电器以其高效的性能和多功能特性,在多个领域具有广泛应用前景。其优异的耐温性和抗干扰能力使其成为工业自动化和消费电子市场的理想选择。
    推荐: 继电器符合严格的电气标准,适用于需要高效切换和高可靠性控制的各类应用场合。强烈推荐在涉及继电器控制的关键项目中使用这款产品。

DS2Y-S-DC6V参数

参数
交流线圈电压 -
线圈电流 33.3mA
绝缘 -
直流线圈电压 6V
最大开关电流 2A
直流开关电压 220V
插入损耗 -
交流开关电压 250V
运行时间 4ms
负载电流额定值 -
触头外形 2 Form C (DPDT-NO, NC)
释放时间 3ms
线圈电阻 180Ω
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 管装

DS2Y-S-DC6V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DS2Y-S-DC6V数据手册

厂牌 PDF简要描述 下载
PANASONIC 信号继电器 PANASONIC DS2Y-S-DC6V DS2Y-S-DC6V数据手册
