2R5SVT2700M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 2.7mF 2.5V ±20% 12mΩ 2000h@ 125°C 253.5mA@ 120Hz,5.07A@ 100 kHz 贴片安装 10.3mm*10.3mm*12.7mm
供应商型号: 2105582
供应商: 海外现货
标准整包数: 1

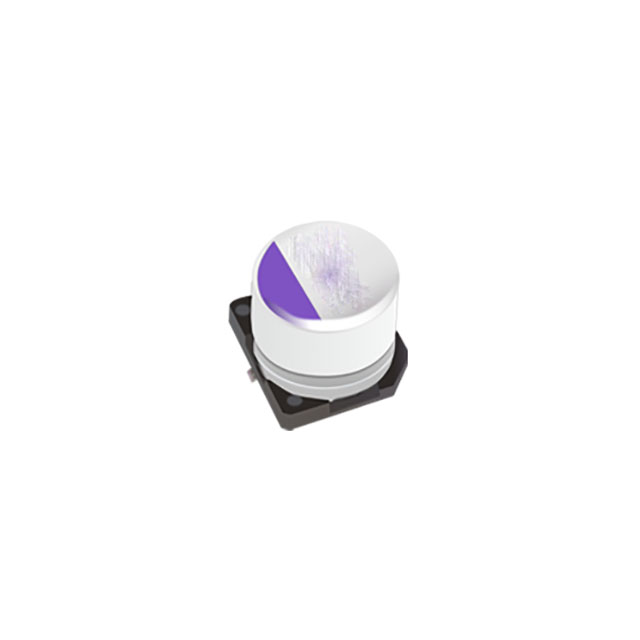

PANASONIC 铝电解电容 2R5SVT2700M

2R5SVT2700M概述

    Conductive Polymer Aluminum Solid Capacitors 技术手册

    产品简介


    导电聚合物铝固态电容器是一种高可靠性、高性能的电容器,广泛应用于各类电子设备中。这些电容器以其低等效串联电阻(ESR)、大电容值、宽工作温度范围以及环保合规性(RoHS 和无卤素)而著称。它们特别适合于直流电源滤波、旁路、耦合、积分和反馈电路等应用。

    技术参数


    | 参数 | 值 |

    | 等效串联电阻(ESR)| 最大 10 mΩ |
    | 额定电容范围 | 100 μF 至 2700 μF |
    | 额定电压范围 | 2.5 V 至 50 V |
    | 工作温度范围 | -55℃ 至 +125℃ |
    | 环境湿度 | 相对湿度 90% 至 95% |
    | 温度湿度试验 | +60℃ 下 1000 小时 |
    | 阻湿热稳定性 | 电容变化在初始值的 ±20% 以内 |

    产品特点和优势


    - 低 ESR:最大为 10 mΩ,这意味着在高频电路中具有极低的能量损失。
    - 大电容值:最大可达 2700 μF,适用于需要大容量电容器的应用场合。
    - 宽工作温度范围:从 -55℃ 到 +125℃,适合在极端温度条件下使用。
    - 环保材料:符合 RoHS 和无卤素标准,有助于减少环境污染。

    应用案例和使用建议


    这些电容器广泛应用于直流电源滤波、旁路和耦合电路中。例如,在电池供电的便携式设备中,导电聚合物铝固态电容器可以提供稳定的电源输出。为了最大化其性能,建议遵循制造商的使用指南,特别是在进行焊接和回流焊接时,确保正确处理以避免损害电容器。

    兼容性和支持


    这些电容器可与其他标准电子元器件兼容,具体细节可以在手册附带的图表中找到。制造商提供了详细的技术支持,包括设计指南和故障排除步骤,以帮助用户更好地理解和使用这些电容器。

    常见问题与解决方案


    - 问题:电容器在高温下工作时,可能出现过热现象。
    解决方案:建议使用适当的散热措施,如增加散热片或散热器,以防止电容器过热。
    - 问题:在潮湿环境中,电容器的阻湿热稳定性可能受到影响。
    解决方案:选择合适的封装方式,如防水胶带或涂层,以提高其在潮湿环境下的稳定性。

    总结和推荐


    导电聚合物铝固态电容器凭借其卓越的性能和广泛的适用范围,成为众多应用的理想选择。它们在高频电路中的低 ESR 特性,加上宽广的工作温度范围,使其成为高性能电子设备的理想伴侣。总体来说,强烈推荐在需要高可靠性和高性能的电子项目中使用这类电容器。
    通过遵守正确的使用和安装指南,可以确保这些电容器的长期稳定性和性能。如果遇到任何问题,及时联系制造商获取技术支持,可以确保项目的顺利进行。

2R5SVT2700M参数

参数
电容值 2.7mF
额定电压 2.5V
容差 ±20%
ESR-等效串联电阻 12mΩ
纹波电流 253.5mA@ 120Hz,5.07A@ 100 kHz
工作寿命 2000h@ 125°C
长*宽*高 10.3mm*10.3mm*12.7mm
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

2R5SVT2700M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

2R5SVT2700M数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC 2R5SVT2700M 2R5SVT2700M数据手册

2R5SVT2700M封装设计

查看详情并下载
Symbol
Footprint
3D Model
