首页  >  产品百科  >  ECWF6684JL

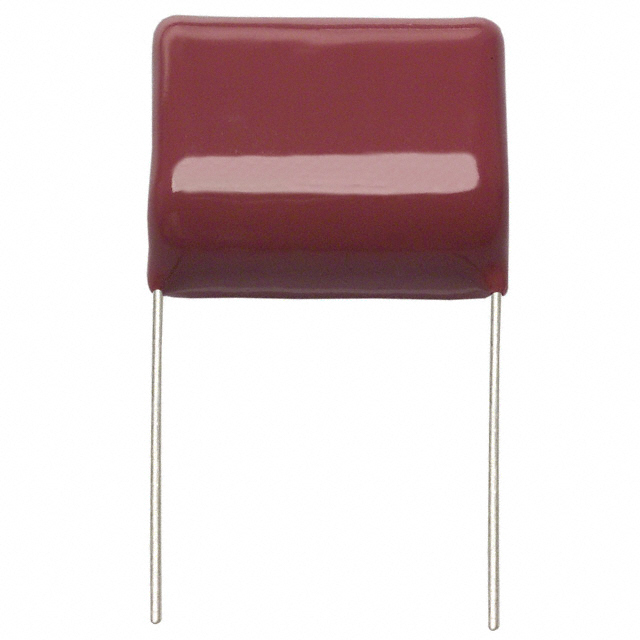

ECWF6684JL

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 680nF ±5% 聚丙烯 630V 223V 通孔安装 28mm*12.7mm*20.8mm
供应商型号: ECWF6684JL
供应商: 国内现货
标准整包数: 100

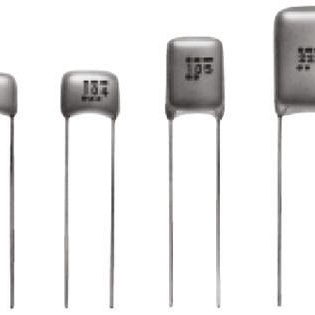

PANASONIC 薄膜电容 ECWF6684JL

ECWF6684JL概述


    产品简介


    本篇介绍的是金属化聚丙烯薄膜电容器,属于ECWF(L)系列。该产品广泛应用于需要高频率、大电流的场合,如照明设备和高频电路。其显著特点是小型化、高可靠性和优良的电气性能。

    技术参数


    - 额定电压:400 V.DC 和 630 V.DC
    - 静电容量范围:400 V.DC:0.022 μF 至 2.4 μF;630 V.DC:0.010 μF 至 1.3 μF
    - 静电容量容差:±3 %(H),±5 %(J)
    - 介质损耗因数:在20°C下,1 kHz时tan δ < 0.05%,10 kHz时tan δ < 0.20%
    - 耐电压:端子间为额定电压的150%,持续60秒
    - 绝缘电阻:C < 0.33 μF:IR > 9000 MΩ(20°C,100 V.DC,60 s),C > 0.33 μF:IR > 3000 MΩ·μF(20°C,500 V.DC,60 s)

    产品特点和优势


    1. 卓越的频率特性:特别适合高频大电流的应用。
    2. 低损耗:介质损耗低,确保了高效的能量转换。
    3. 耐燃性外封装:采用了耐燃环氧树脂外封装,增加了产品的安全性和可靠性。
    4. 耐温性能:能在-40°C到+105°C的宽温度范围内正常工作。
    5. 环保材料:符合RoHS指令,对环境友好。

    应用案例和使用建议


    应用案例
    - 照明设备:由于其优秀的耐温性能和高可靠性的特性,这些电容器被广泛应用于LED照明设备中。
    - 高频大电流电路:其低损耗和卓越的频率特性使得它们在高频电路和大电流电路中表现出色。
    使用建议
    - 在使用过程中应注意保持电容器在规定的额定电压范围内运行,以避免击穿风险。
    - 考虑到电容器的容差特性,选型时需要根据实际需求选择合适的静电容量。
    - 对于高温环境的应用,应特别注意散热措施以延长电容器寿命。

    兼容性和支持


    - 兼容性:该系列电容器具有多种不同的静电容量和引线形状选项,易于与各种设备和其他电子元件配合使用。
    - 支持:如需进一步的技术咨询或售后服务,请联系制造商。

    常见问题与解决方案


    1. 问题:如何确定正确的静电容量?
    - 解决方案:依据具体电路要求和额定电压来选择。例如,在400 V.DC下,可以选用0.022 μF至2.4 μF范围内的电容器。
    2. 问题:如何正确安装电容器?
    - 解决方案:确保安装时引线正确焊接,且电容器放置位置避免受到物理冲击。
    3. 问题:如何测试电容器的绝缘电阻?
    - 解决方案:使用适当的绝缘电阻测试仪器,在规定条件下进行测量。例如,C < 0.33 μF的电容器,在20°C下,用100 V.DC进行60秒的测量。

    总结和推荐


    该金属化聚丙烯薄膜电容器以其优越的电气特性、宽温度范围和良好的兼容性在市场上具有很强的竞争优势。无论是在照明还是高频电路中,都能提供可靠的性能。推荐在设计需要高可靠性和良好电气性能的应用时考虑使用该产品。不过,在使用时务必参考技术手册中的规格和建议,以确保最佳的工作效果。

ECWF6684JL参数

参数
电容值 680nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 223V
额定电压-DC 630V
长*宽*高 28mm*12.7mm*20.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECWF6684JL厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECWF6684JL数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECWF6684JL ECWF6684JL数据手册

ECWF6684JL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 7.0346
1000+ ¥ 6.8235
库存: 3200
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 703.46
