EEEFK1C562SM

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 5.6mF 16V ±20% 5000h@ 105°C 1.545A@ 120Hz,2.06A@ 100 kHz 贴片安装 19mm*19mm*17mm
供应商型号: 3254229
供应商: 海外现货
标准整包数: 1

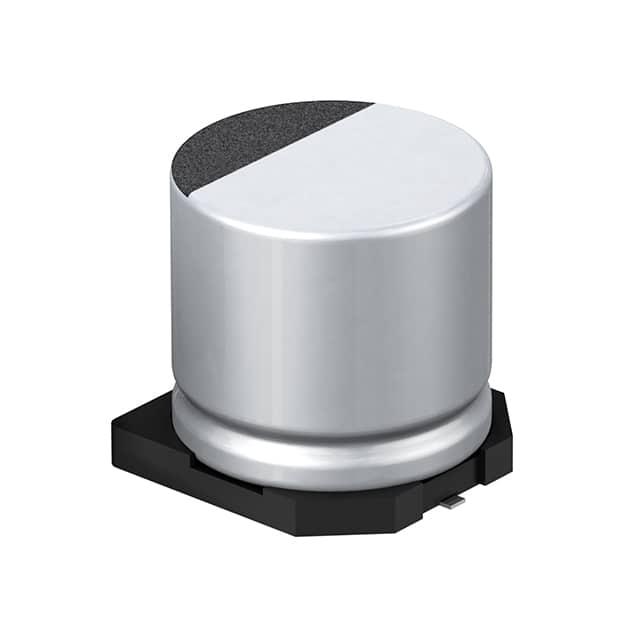

PANASONIC 铝电解电容 EEEFK1C562SM

EEEFK1C562SM概述


    产品简介


    铝电解电容器 (SMD 型)
    铝电解电容器是广泛应用于各类电子设备中的关键部件。本次介绍的产品为FKS系列,属于中型尺寸,采用无铅回流焊接工艺。这些电容器具备高耐温性和良好的抗振动性能,适用于多种电子电路中,例如音频/视频设备、家用电器、计算机及其他办公设备、光学设备、测量仪器等。

    技术参数


    - 工作温度范围:-55 ℃ 至 +105 ℃
    - 额定电压范围:6.3 V 至 35 V
    - 容值范围:750 μF 至 13000 μF
    - 耐久性:在105 ℃下持续5000小时
    - 高频特性:
    - 阻抗(100 kHz / +20 ℃):小于 0.70 欧姆
    - 损耗因子(120 Hz / +20 ℃):小于 0.033
    - 电流纹波(100 kHz / +105 ℃):最大 350 mA rms
    - 泄漏电流:在+105 ℃条件下稳定后,容值变化不超过初始值的 ±20%
    - 外形尺寸:提供标准产品和抗振动产品两种选择,抗振动产品可承受30G振动
    - 符合标准:AEC-Q200 和 RoHS 标准

    产品特点和优势


    1. 高容值:相比FK系列,FKS系列的容值提高了20%至80%,最大可达13000 μF。
    2. 高温耐受:能够在高达105 ℃的环境下稳定工作。
    3. 抗振动:可选配30G抗振动设计,适用于对振动要求较高的场合。
    4. 高可靠性:AEC-Q200和RoHS合规,保证了在汽车和医疗领域的应用可靠性。
    5. 高耐久性:在105 ℃条件下,经5000小时测试后仍能保持性能稳定。

    应用案例和使用建议


    - 音频/视频设备:用于滤波、耦合、旁路等电路中,可提高信号传输质量。
    - 家电产品:如洗衣机、空调等,用于稳压、滤波等功能。
    - 计算机及办公设备:在电源管理电路中起到稳定电压的作用。
    使用建议:
    - 确保在组装时遵循正确的焊接条件,以确保良好的接触面。
    - 尽量避免将电容器安装在发热元件附近,以防温度过高导致性能下降。
    - 选用合适的电路板焊盘尺寸,以增强安装强度。

    兼容性和支持


    - 兼容性:FKS系列铝电解电容器具有标准化尺寸和接口,易于与其他标准电子元器件兼容。
    - 支持:厂家提供详尽的技术文档和支持服务,包括产品认证、操作指南和技术咨询,确保客户能够顺利使用。

    常见问题与解决方案


    - 问题1:电容器在高温环境下工作出现异常。
    - 解决方案:检查电容器表面温度是否超过105 ℃,调整散热措施以降低温度。

    - 问题2:电容器泄漏电流过大。
    - 解决方案:确认焊接质量,确保所有连接部位紧密无松动,减少外部干扰。

    总结和推荐


    总结:
    - FKS系列铝电解电容器以其高容值、高温耐受、抗振动等特点,在多种应用环境中表现出色。
    - 通过符合严格的AEC-Q200和RoHS标准,确保了其在严苛环境下的可靠性和安全性。
    推荐:
    - 高度推荐在需要高可靠性且环境条件复杂的场合使用FKS系列电容器。对于需要在极端温度和振动环境中工作的电子设备来说,该系列产品无疑是理想的选择。

EEEFK1C562SM参数

参数
电容值 5.6mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.545A@ 120Hz,2.06A@ 100 kHz
工作寿命 5000h@ 105°C
长*宽*高 19mm*19mm*17mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEEFK1C562SM厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEEFK1C562SM数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEEFK1C562SM EEEFK1C562SM数据手册

EEEFK1C562SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
