ESE24SV3

产品分类: 限位开关
厂牌: PANASONIC
产品描述: Mom-Off-Mom SPDT 0.35N 50000Cycles 50000Cycles 10mA(DC) SPDT 通孔安装 5mm(高度)
供应商型号: UA-ESE24SV3
供应商: 海外现货
标准整包数: 200
PANASONIC 限位开关 ESE24SV3

ESE24SV3概述

    ESE24 Detector Switches:技术手册与解析

    1. 产品简介

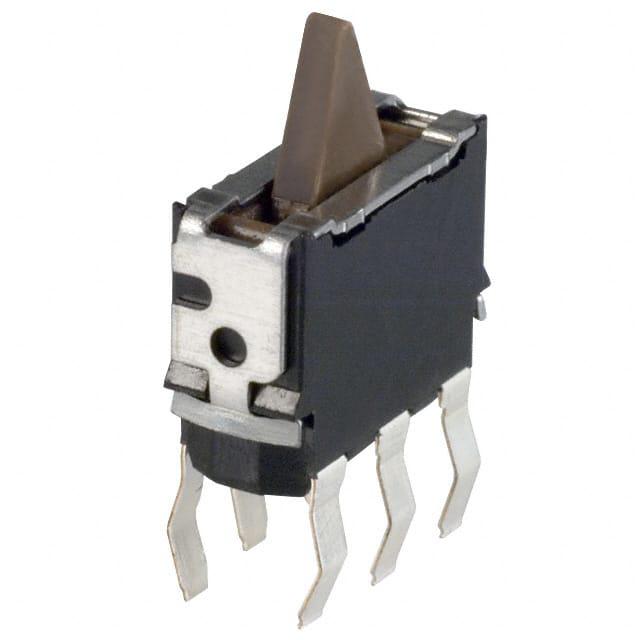

    ESE24检测开关是一种具有高可靠性的杠杆式检测开关,采用滑动机械触点。它广泛应用于便携式电子设备(如CD-ROM、DVD、数码相机等)的媒体检测及其它电子设备的操作开关中。此开关设计旨在提供稳定的操作反馈,适用于需要精准控制的应用场合。

    2. 技术参数


    - 接点电阻:≤ 500 mΩ(初始)
    - 绝缘电阻:≥ 100 MΩ(施加100V直流电压1分钟)
    - 耐压强度:在1分钟内承受100V交流电(50Hz或60Hz)
    - 操作力:≤ 350 mN
    - 安装高度:
    - ESE24SV型:5.6 mm
    - ESE24SH型:4.65 mm
    - ESE24MV型:5.6 mm
    - ESE24MH型:3.0 mm
    - 电气规格:50 μA至10 mA(10 V DC到5 V DC),适用于电阻负载
    - 操作寿命:≥ 50,000次
    - 工作温度范围:标准-10°C至+70°C;汽车级-40°C至+85°C
    - 温度耐受性:80°C 96小时,-25°C 96小时
    - 湿度耐受性:40°C,90%到95%相对湿度96小时

    3. 产品特点和优势


    - 可靠性高:使用滑动机械触点的设计提供了稳定可靠的信号反馈。
    - 长行程:支持全行程操作,确保开关在任何位置都能保持最佳工作状态。
    - 双向操作:中位自动返回功能允许双向操作,适用于多种复杂的电路设计。
    - 广泛适用:不仅限于标准环境,还适应极端温度和湿度条件,提高了设备在恶劣环境下的使用寿命。

    4. 应用案例和使用建议


    - 便携式电子设备:如CD-ROM、DVD、数码相机等设备的媒体检测功能。
    - 其他电子设备操作开关:例如用于电子游戏控制器或其他手持设备上的按钮开关。
    - 使用建议:在安装时确保安装孔的位置公差在±0.05 mm以内,并且安装表面平整以保证良好的接触。

    5. 兼容性和支持


    - 兼容性:ESE24系列开关提供垂直和水平安装选项,适用于波峰焊接和回流焊接工艺。
    - 支持与维护:请联系制造商获取最新的技术规格,并确保在购买前确认所有参数符合需求。

    6. 常见问题与解决方案


    - Q1: 开关操作力过大,如何解决?
    - A1: 检查安装高度是否符合要求,确保安装表面平整。
    - Q2: 开关接触不良,如何处理?
    - A2: 清洁触点并检查接线是否牢固。
    - Q3: 开关耐温性差,如何改进?
    - A3: 确认是否为汽车级产品,非汽车级需严格控制使用温度范围。

    7. 总结和推荐


    ESE24检测开关凭借其卓越的可靠性、稳定性和多功能性,非常适合于各种便携式电子设备和复杂电路系统中。其高耐用性和广泛的温度、湿度适应性使其成为市场上一款非常具有竞争力的产品。我们强烈推荐使用ESE24系列检测开关来提升您的设备性能和用户体验。

ESE24SV3参数

参数
电流额定值 10mA(DC)
电气寿命 50000Cycles
机械寿命 50000Cycles
最小行程 -
操作力 0.35N
开关功能 Mom-Off-Mom
开关配置 SPDT
执行器角度 -
长*宽*高 5mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

ESE24SV3厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ESE24SV3数据手册

厂牌 PDF简要描述 下载
PANASONIC 限位开关 PANASONIC ESE24SV3 ESE24SV3数据手册

ESE24SV3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.4 ¥ 3.352
3000+ $ 0.3938 ¥ 3.2996
7200+ $ 0.3775 ¥ 3.1635
16000+ $ 0.3475 ¥ 2.9121
库存: 5584
起订量: 400 增量: 200
交货地:
最小起订量为:200
合计: ¥ 670.4
