首页  >  产品百科  >  6TPE220MZB

6TPE220MZB

产品分类: 钽电容
厂牌: PANASONIC
产品描述: 220μF 1000h@ 105°C ±20% 6.3V 35mΩ@ 100kHz 1411 贴片安装 3.5mm*2.8mm*2mm
供应商型号: UA-6TPE220MZB
供应商: 海外现货
标准整包数: 2000

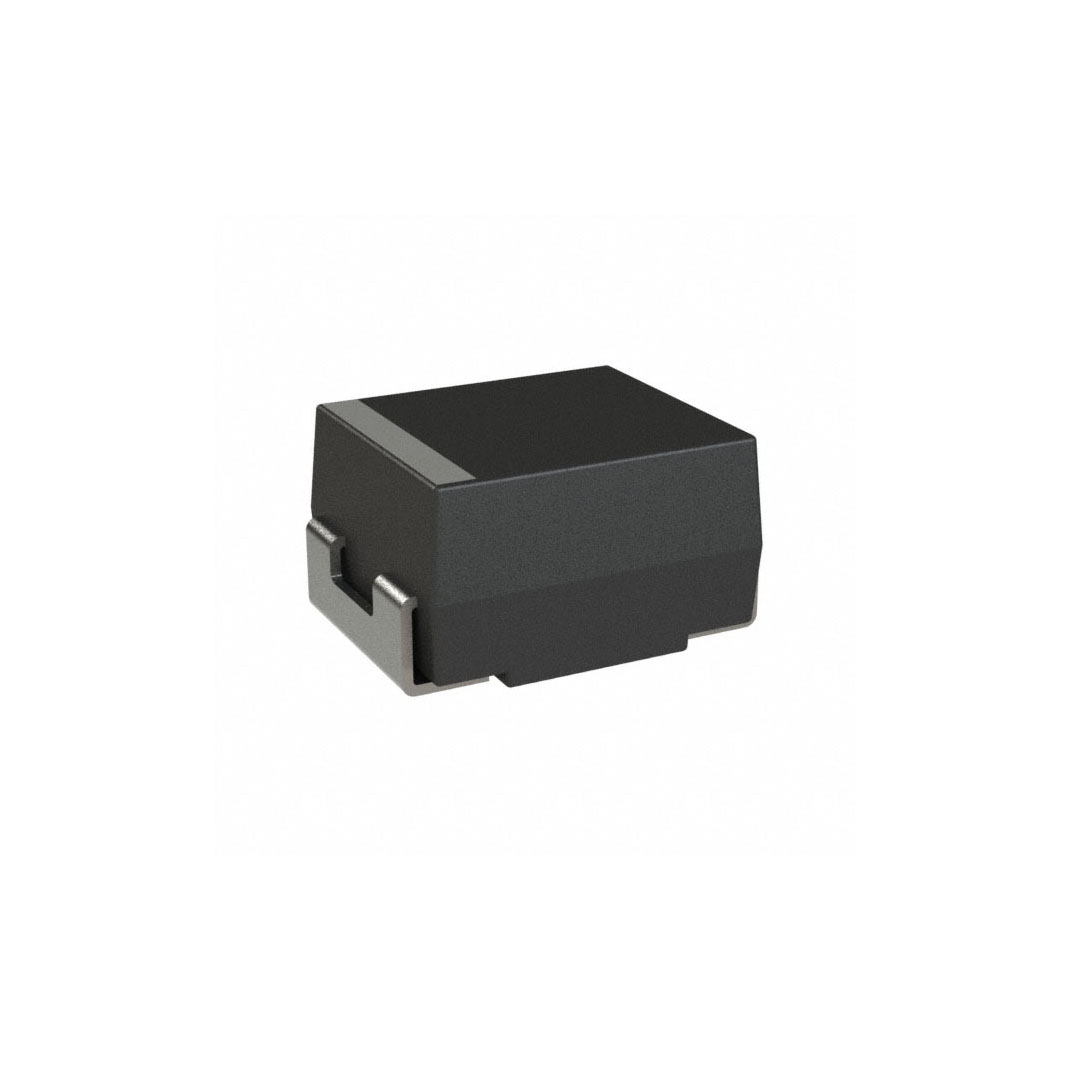

PANASONIC 钽电容 6TPE220MZB

6TPE220MZB概述

    高品质导电聚合物钽固态电容器:TPE系列

    产品简介


    导电聚合物钽固态电容器是一种广泛应用于音频/视频设备、家用电器、计算机和其他办公设备、光学设备、测量设备等领域的电子元器件。这些电容器以其小体积、低等效串联电阻(ESR)、高耐热性和环保特性而闻名,符合RoHS标准且无卤素。本文将详细介绍TPE系列电容器的技术参数、特点和优势,以及其应用场景和使用建议。

    技术参数


    TPE系列电容器的具体技术规格如下:
    - 尺寸: 3.5 x 2.8 x 1.9 mm(B尺寸); 4.0 x 2.8 x 1.9 mm(D尺寸)
    - 最大高度: 1.5 mm
    - 额定电压范围: 2.0 V 至 10 V
    - 电容范围: 47 μF 至 1500 μF
    - 温度范围: -55 ℃ 至 +105 ℃
    - 最大等效串联电阻(ESR): 15 mΩ(B尺寸),7 mΩ(D尺寸)
    - 泄漏电流: 在额定电压下
    - 电容变化: 在初始值的±20%以内
    - 耐湿热性能: +60 ℃, 90%至95%相对湿度,无施加电压条件下500小时后变化在±20%以内
    - 额定温度: +85 ℃
    - 纹波电流(100 kHz / +45 ℃): ≤250 mA rms(B尺寸),≤260 mA rms(D尺寸)
    - 损耗因数(tan δ): ≤1.5倍初始值

    产品特点和优势


    TPE系列电容器的独特之处在于其紧凑的设计、极低的等效串联电阻、高电容值和出色的耐热性能。这些特性使其非常适合于对空间和性能要求较高的现代电子产品中。例如,在音频设备和电源管理模块中,TPE系列电容器能够提供稳定的电压支持和高效的能量存储。

    应用案例和使用建议


    - 音频/视频设备: TPE系列电容器能够确保音频信号的稳定性,减少失真。
    - 电源管理: 在电源管理模块中,TPE系列电容器能够提供快速的响应时间和平稳的能量供应。
    - 电脑和其他办公设备: TPE系列电容器能够提高系统的整体效率和可靠性。
    使用建议:
    - 确保电容器的工作电压不超过额定电压,以避免过热损坏。
    - 在高温环境中使用时,应注意散热,以延长电容器的使用寿命。

    兼容性和支持


    TPE系列电容器可以与其他电子元器件轻松兼容,适用于多种封装和连接方式。制造商提供了详尽的技术支持和售后服务,确保客户能够顺利地集成和使用这些电容器。

    常见问题与解决方案


    1. 问题: 电容器在使用过程中出现过热。
    - 解决方案: 检查工作电压是否超过额定值,并适当增加散热措施。

    2. 问题: 电容器漏电现象严重。
    - 解决方案: 检查焊接质量,确保焊接点没有虚焊或冷焊情况。

    总结和推荐


    总体而言,TPE系列导电聚合物钽固态电容器以其卓越的性能和广泛的适用性,在众多电子设备中表现出色。其紧凑的设计、低ESR和高电容值使它成为理想的电力管理和信号处理组件。强烈推荐TPE系列电容器用于需要高效能、高可靠性的应用场合。
    本文章整理自提供的数据表内容,并对其进行了详细解读和扩展。希望这些信息能为您的设计和选择过程提供有价值的参考。

6TPE220MZB参数

参数
电容值 220μF
额定电压 6.3V
工作寿命 1000h@ 105°C
ESR-等效串联电阻 35mΩ@ 100kHz
容差 ±20%
长*宽*高 3.5mm*2.8mm*2mm
通用封装 1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

6TPE220MZB厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

6TPE220MZB数据手册

厂牌 PDF简要描述 下载
PANASONIC 钽电容 PANASONIC 6TPE220MZB 6TPE220MZB数据手册

6TPE220MZB封装设计

查看详情并下载
Symbol
Footprint
3D Model
