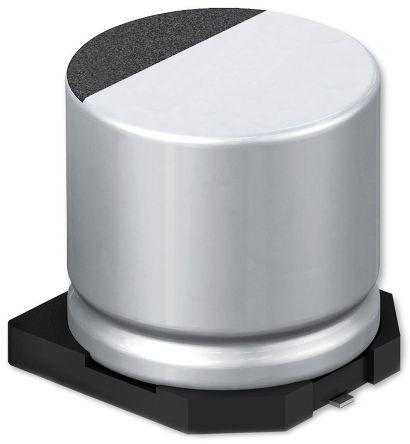

EEE-FKA331XSP

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 330μF 10V ±20% 340mΩ@ 100kHz 2000h@ 105°C 182mA@ 120Hz,280mA@ 100kHz 贴片安装 6.6mm*6.6mm*8mm
供应商型号: EEE-FKA331XSP
供应商: Master
标准整包数: 900
PANASONIC 铝电解电容 EEE-FKA331XSP

EEE-FKA331XSP概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于多种电子设备中的电容器,其特点是具有较大的电容值和相对较低的成本。它们主要用于直流滤波、平滑电路、旁路电路以及信号耦合等场合。这种电容器的主要功能是存储和释放电能,为各种电子设备提供稳定可靠的电源管理。铝电解电容器特别适用于消费电子产品、工业控制设备、汽车电子系统及通信基础设施等领域。

    技术参数


    - 耐温范围:–55℃至+105℃
    - 额定电压范围:6.3V.DC至50V.DC
    - 容差范围:±20%
    - 寿命(耐久性):105℃条件下2000小时
    - 振动防护:30G振动防护(直径≥6.3mm)
    - 尺寸代码:D、D8、E、F、G、H、J、K
    - 尺寸和形状:表面贴装型,具体尺寸详见尺寸代码表
    - RoHS合规性:符合RoHS标准

    产品特点和优势


    1. 耐高温:能够在+105℃的高温环境下长期稳定工作。
    2. 抗震性能:通过30G振动测试,适用于高震动环境。
    3. 容差精确:电容值容差为±20%,保证了良好的一致性。
    4. 符合环保要求:符合RoHS指令,无有害物质。
    5. 尺寸紧凑:某些型号比同系列其他型号更小,节省空间。

    应用案例和使用建议


    - 应用案例:这些电容器广泛应用于电源管理模块、逆变器、开关电源、工业控制系统等。
    - 使用建议:
    - 在设计电路时,应确保所选电容器的工作温度不超过其最大额定温度。
    - 在高振动环境下使用时,应选择具备振动防护的产品。
    - 在进行焊接和组装时,需确保符合相关的回流焊曲线要求,以避免对电容器造成损害。

    兼容性和支持


    - 兼容性:铝电解电容器与其他电子元件和设备具有良好兼容性。
    - 支持:制造商提供详细的安装指南和技术支持,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题1:电容器在高温下出现泄漏电流增大。
    - 解决方案:检查电容器是否超出其额定温度范围,确保工作环境温度不超过其最高允许温度。
    - 问题2:电容器在高振动环境中出现故障。
    - 解决方案:使用具有振动防护功能的电容器,例如直径≥6.3mm的产品。

    总结和推荐


    铝电解电容器以其优异的性能、良好的兼容性和广泛的适用范围,在现代电子设备中占据了重要的位置。其显著的优势在于出色的耐温能力和抗震性能,能够适应苛刻的工作环境。对于需要高效电源管理和可靠电路保护的应用场景,这些电容器无疑是理想的选择。综上所述,我强烈推荐使用铝电解电容器。

EEE-FKA331XSP参数

参数
电容值 330μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 340mΩ@ 100kHz
纹波电流 182mA@ 120Hz,280mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*8mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-FKA331XSP厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-FKA331XSP数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-FKA331XSP EEE-FKA331XSP数据手册

EEE-FKA331XSP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
900+ $ 0.2084 ¥ 1.7328
1800+ $ 0.203 ¥ 1.6875
2700+ $ 0.1999 ¥ 1.6155
5400+ $ 0.1873 ¥ 1.5266
8100+ $ 0.1797 ¥ 1.4713
25200+ $ 0.1769 ¥ 1.4488
50400+ $ 0.1743 ¥ 1.4272
100800+ $ 0.1743 ¥ 1.4272
库存: 2700
起订量: 900 增量: 0
交货地:
最小起订量为:900
合计: ¥ 1559.52
