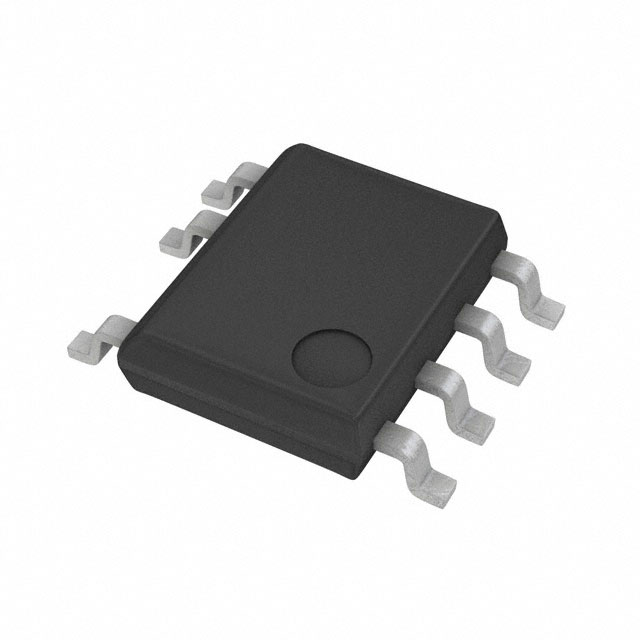

AQH1213AZ

产品分类: 固态继电器
厂牌: PANASONIC
产品描述: AC,过零 0V~600V 600mA 1.21V(DC) 8-SMD 贴片安装,黏合安装 9.78mm*6.4mm*3.4mm
供应商型号: AQH1213AZ
供应商: Master
标准整包数: 1000
PANASONIC 固态继电器 AQH1213AZ

AQH1213AZ概述

    # Panasonic AQ-H 系列固态继电器技术手册解析

    产品简介


    Panasonic AQ-H 系列固态继电器(Solid State Relays, SSR)是一种采用光耦合驱动的双向晶闸管设计,专门用于交流负载的控制。该系列产品以其高效能和高可靠性而闻名,广泛应用于家电市场和工业设备领域。主要功能包括零交点触发电路(Zero-Cross Circuit)和随机触发电路(Random Circuit),可实现对交流负载的精确控制。
    主要功能
    - 支持多种电流等级:0.3A、0.6A、0.9A 和 1.2A 的额定输出电流。
    - 能够处理 100Vrms 和 200Vrms 的负载电压。
    - 高绝缘强度:可达 5,000Vrms。
    - 安全标准认证:通过 C-UL(UL1577)和 VDE(EN62368-1)认证。
    应用领域
    - 家电市场:空调、微波炉、洗衣机、个人护理系统、冰箱、风扇加热器、电磁炉、电饭煲及加湿器等。
    - 工业设备市场:紧凑型双列直插式(DIP)封装,适用于 AC 负载控制。

    技术参数


    以下是根据技术手册提取的主要技术规格和性能参数:
    | 参数名称 | 符号 | 最小值 | 最大值 | 单位 |

    | 输入正向电流 | IF | 15 | 25 | mA |
    | 输入正向峰值电流 | IFP | 1 | - | A |
    | 输出重复峰值断开状态电压 | VDRM | - | 600 | V |
    | 输出正向导通电流(有效值) | IT(RMS) | 0.3 | 1.2 | A |
    | 输出非重复浪涌电流 | ITSM | 3 | 12 | A |
    | 输入输出隔离电压 | Viso | - | 5,000 | Vrms |
    | 工作温度范围 | Topr | -30 | +85 | °C |
    | 存储温度范围 | Tstg | -40 | +125 | °C |
    此外,AQ-H 系列提供多种封装类型,如通过孔式终端和表面贴装式终端,满足不同安装需求。

    产品特点和优势


    1. 高可靠性:具备高达 5,000Vrms 的绝缘强度,适合高压应用场合。
    2. 高灵活性:支持多种电流等级,能够适应不同的负载需求。
    3. 安全认证:符合 C-UL 和 VDE 标准,确保在各种环境中安全运行。
    4. 节能高效:无机械部件磨损,使用寿命长,适合高频开关应用。
    5. 易于集成:紧凑型封装设计,便于在狭小空间内安装。

    应用案例和使用建议


    典型应用案例
    - 在家庭电器中,如微波炉和冰箱,通过零交点触发电路控制加热功率,避免电源干扰。
    - 在工业设备中,用于控制电磁炉或空调的压缩机,实现精确的电机速度调节。
    使用建议
    1. 负载匹配:确保输入电流和输出电流与实际应用相匹配,避免过载。
    2. 保护电路:为防止噪声干扰,应在输入端添加防反接二极管或 RC 吸收电路。
    3. 测试验证:建议在实际环境下进行充分测试,确保产品的稳定性和兼容性。

    兼容性和支持


    Panasonic AQ-H 系列固态继电器具有良好的兼容性,可与其他主流品牌的电子产品无缝对接。制造商提供详尽的技术支持文档和售后服务,用户可通过官方网站获取最新的产品规格和技术资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出端意外导通 | 检查负载侧是否有足够的抗噪措施(如增加压敏电阻)。 |
    | 开关频率过高导致过热 | 增加散热片或降低开关频率以减少功耗。 |
    | 控制信号不稳定 | 确保输入电源的纹波小于 50mA。 |

    总结和推荐


    Panasonic AQ-H 系列固态继电器凭借其高性能、高可靠性和多样化的产品线,在家电和工业设备市场中占据重要地位。其卓越的安全性能和广泛的适用性使其成为许多复杂应用场景的理想选择。综合来看,我们强烈推荐此产品用于需要高效、稳定控制的场景。
    最终评分:⭐⭐⭐⭐⭐
    推荐指数:极高
    对于追求高性能和安全性的用户来说,Panasonic AQ-H 系列是不可错过的选择。

AQH1213AZ参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 600mA
输出类型 AC,过零
负载电压 0V~600V
输入电压 1.21V(DC)
长*宽*高 9.78mm*6.4mm*3.4mm
通用封装 8-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AQH1213AZ厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AQH1213AZ数据手册

厂牌 PDF简要描述 下载
PANASONIC 固态继电器 PANASONIC AQH1213AZ AQH1213AZ数据手册

AQH1213AZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.9535 ¥ 7.9235
3000+ $ 0.9238 ¥ 7.5647
5000+ $ 0.9101 ¥ 7.4532
8000+ $ 0.8964 ¥ 7.3409
10000+ $ 0.8828 ¥ 7.2295
15000+ $ 0.8828 ¥ 7.2295
库存: 1000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 7923.5
