10TPE47MAZB

产品分类: 钽电容
厂牌: PANASONIC
产品描述: 47μF 1000h@ 105°C ±20% 10V 35mΩ@ 100kHz 1411 贴片安装 3.5mm*2.8mm*2mm
供应商型号: 26M-10TPE47MAZB
供应商: 云汉优选
标准整包数: 1

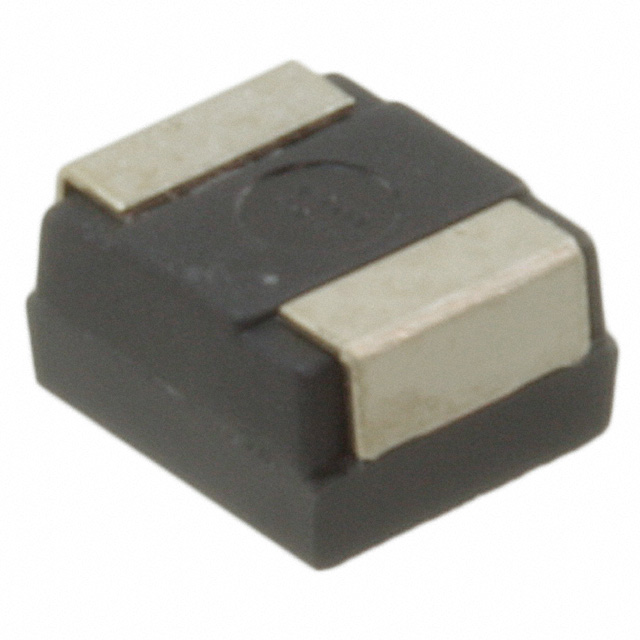

PANASONIC 钽电容 10TPE47MAZB

10TPE47MAZB概述

    Conductive Polymer Tantalum Solid Capacitors: 技术手册解析

    产品简介


    导电聚合物钽固体电容器是专为现代电子产品设计的小型化、高可靠性的储能组件。本系列产品包括多种型号,旨在满足不同应用需求。其核心优势在于小型尺寸、低等效串联电阻(ESR)和符合RoHS标准。这些电容器适用于广泛的领域,包括但不限于消费电子、通讯设备、工业控制和汽车电子。

    技术参数


    - 尺寸: 长度3.5mm,宽度2.8mm,高度1.9mm
    - 等效串联电阻(ESR): 15毫欧
    - 工作温度范围: -55°C 至 +105°C
    - 额定电压范围: 2.0 V.DC 至 10.0 V.DC
    - 额定电容范围: 47 μF 至 470 μF
    - 电容公差: ±20%(在120 Hz 和 +20°C时)
    - 耐脉冲电压: 额定电压的1.15倍
    - 使用寿命: 在+105°C环境下,施加额定电压1000小时
    - 湿度耐受性: +60°C,相对湿度90%-95%,无施加电压下500小时

    产品特点和优势


    该系列导电聚合物钽固体电容器以其小型化、低ESR和出色的环境适应性而著称。尤其适合需要高密度组装的应用场合,能够有效降低电路板的体积和成本,同时保持良好的电气性能。此外,它们还符合RoHS标准和无卤素要求,符合环保趋势。

    应用案例和使用建议


    典型应用包括手机、平板电脑、笔记本电脑和其他便携式电子设备中的电源管理模块。为了确保最佳性能,在高温环境下使用时需注意散热设计,以避免热失控。另外,在长时间高湿度环境中使用时,应采取额外的防潮措施,如使用密封材料。

    兼容性和支持


    本产品可直接焊接在PCB上,与现有的SMT生产线兼容。厂商提供详尽的技术文档和测试报告,以及必要的技术支持服务,帮助客户顺利完成产品集成。

    常见问题与解决方案


    - 问题: 在高温条件下,电容值下降较快。
    - 解决办法: 使用具有良好热稳定性的材料进行封装,加强散热设计。
    - 问题: 高湿度环境下,泄露电流增大。
    - 解决办法: 在湿度较高的环境中增加额外的防潮处理,如涂覆防潮漆或使用防水材料。

    总结和推荐


    综上所述,导电聚合物钽固体电容器凭借其优异的电气特性和可靠性,成为许多应用的理想选择。尽管价格略高于传统电解电容,但考虑到其更高的效率和更长的使用寿命,仍然是值得投资的产品。强烈推荐给追求高性能和高品质的客户。
    通过以上内容,我们不仅提供了关于该产品详细的说明,还强调了其适用的广泛领域和技术优势。希望这份指南能为您的项目选型和应用提供有益的参考。

10TPE47MAZB参数

参数
电容值 47μF
容差 ±20%
额定电压 10V
工作寿命 1000h@ 105°C
ESR-等效串联电阻 35mΩ@ 100kHz
长*宽*高 3.5mm*2.8mm*2mm
通用封装 1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

10TPE47MAZB厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

10TPE47MAZB数据手册

厂牌 PDF简要描述 下载
PANASONIC 钽电容 PANASONIC 10TPE47MAZB 10TPE47MAZB数据手册

10TPE47MAZB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.4362
10+ ¥ 1.9704
100+ ¥ 1.7254
500+ ¥ 1.4513
2000+ ¥ 1.2985
库存: 14347
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 2.43
