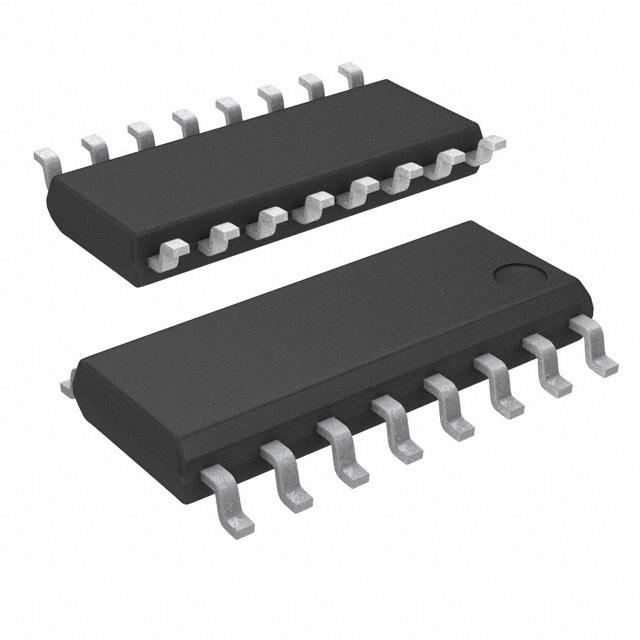

AQS221FR2SZ

产品分类: 固态继电器
厂牌: PANASONIC
产品描述: AC,DC 1.25Ω 0V~40V 160mA 1.3V(DC) SOP-16 贴片安装,黏合安装 10.37mm*4.4mm*2.1mm
供应商型号: AQS221FR2SZ-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 固态继电器 AQS221FR2SZ

AQS221FR2SZ概述

    # Panasonic AQS221F Voltage-Sensitive RF SOP 4 Form A C×R10 技术手册解析

    产品简介


    Panasonic 的 AQS221F 系列电压敏感型射频小型表面贴装器件(RF SOP 4 Form A C×R10)是一种高度集成化的电子元器件,专为需要低功耗和小体积的应用设计。该系列产品包括两种类型:低导通电阻型(R 型)和低电容型(C 型),分别满足对不同性能指标的需求。其核心特点在于内置输入电阻,大幅减少了安装复杂度,并显著节省印刷电路板(PCB)空间,适用于多电路切换、测试设备及医疗设备等领域。
    主要功能:
    - 支持多通道控制
    - 内置输入电阻,无需额外焊接
    - 适合紧凑型设计要求
    - 提供高隔离度与低泄漏电流
    应用领域:
    - 半导体测试仪器
    - 通信设备
    - 医疗器械
    - 数据记录仪及其他测试工具

    技术参数


    以下是根据技术手册提取的主要技术规格:
    | 参数 | 类型 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作电压 | 输入 | 4.5 | 5 | 5.5 | V |
    | 输出电压(峰值AC) | 输出 | - | 40 | - | V |
    | 导通电阻(典型值) | R 型 | 0.75 | 0.8 | 1.25 | Ω |
    | 导通电阻(典型值) | C 型 | 9.5 | - | 12.5 | Ω |
    | 输出电容(典型值) | R 型 | - | 12.5 | - | pF |
    | 输出电容(典型值) | C 型 | - | 1.1 | - | pF |
    | 功耗 | 输出 | 600 | - | - | mW |
    | 总功耗 | - | 650 | - | - | mW |
    | 工作温度范围 | -40°C至+85°C 或 -40°F至+185°F |
    其他关键特性还包括:
    - I/O 隔离电压高达 500V AC
    - 启动时间:典型值 0.07ms(R 型)、0.02ms(C 型)
    - 关闭时间:典型值 0.07ms(R 型)、0.02ms(C 型)

    产品特点和优势


    1. 节省空间与简化设计
    内置输入电阻的设计显著降低了装配工序复杂性,同时保持了器件的小巧外形。尤其在 PCB 空间受限的应用中,这一优势尤为明显。
    2. 灵活的选择性
    用户可以根据具体需求选择低导通电阻(R 型)或低电容(C 型)型号,以平衡性能与成本。
    3. 出色的电气性能
    AQS221F 系列提供卓越的隔离度和极低的泄漏电流,能够适应恶劣的工作环境并保证长时间稳定运行。
    4. 广泛的适用性
    由于其宽泛的工作温度范围(–40°C 至 +85°C),该系列器件适用于严苛条件下的工业和医疗设备应用。

    应用案例和使用建议


    应用案例
    - 半导体测试设备:通过多通道切换功能实现精确的信号路由。
    - 医疗成像系统:利用高隔离电压保护敏感电路不受干扰。
    - 数据采集设备:适用于高速数据传输的场合,同时降低功耗。
    使用建议
    - 在需要快速响应的应用中,优先选用 R 型(低导通电阻)版本以获得更快的开启速度。
    - 若追求更高的频率性能,可考虑搭配高频滤波器来进一步提升隔离效果。

    兼容性和支持


    AQS221F 系列器件支持标准的 SOP16 封装形式,并与主流 PCB 设计规范兼容。Panasonic 提供详尽的技术文档和支持服务,确保客户能顺利进行开发和生产。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开启时间过长 | 检查输入电压是否符合推荐范围 |
    | 关断状态下的漏电流较大 | 更换 C 型器件替换 R 型器件 |
    | 温度过高导致频繁故障 | 增加散热措施或调整工作负载 |

    总结和推荐


    Panasonic AQS221F 系列器件凭借其独特的内置输入电阻设计、小巧封装以及优异的电气性能,在多电路切换和高性能测试设备领域表现出色。无论是对空间有限还是需要高可靠性的应用场景,该系列产品都极具吸引力。强烈推荐在相关项目中采用此器件,尤其是在医疗设备、通信设备及高端测试仪器领域。
    如果您正在寻找一款兼具灵活性、高性能且易于集成的电子元器件,Panasonic AQS221F 系列无疑是理想之选!

AQS221FR2SZ参数

参数
开关功能 -
最大导通电阻 1.25Ω
负载电流额定值 160mA
输出类型 AC,DC
负载电压 0V~40V
输入电压 1.3V(DC)
控制电压 -
长*宽*高 10.37mm*4.4mm*2.1mm
通用封装 SOP-16
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

AQS221FR2SZ厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AQS221FR2SZ数据手册

厂牌 PDF简要描述 下载
PANASONIC 固态继电器 PANASONIC AQS221FR2SZ AQS221FR2SZ数据手册
