EEFLR0J680R

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 68μF 6.3V ±20% 9mΩ 2000h@ 105°C 6.3A@ 100 kHz 2917 贴片安装 7.3mm*4.3mm*1mm
供应商型号: SCE-EEFLR0J680R
供应商: 海外现货
标准整包数: 100

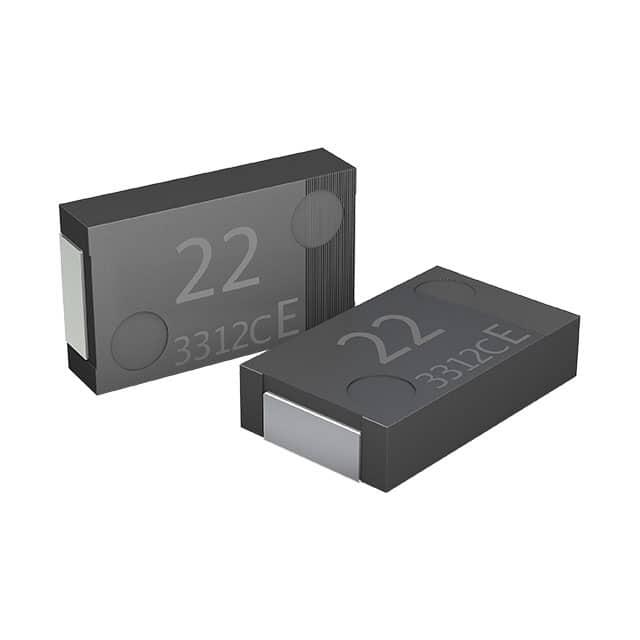

PANASONIC 铝电解电容 EEFLR0J680R

EEFLR0J680R概述

    SP-Cap/Conductive Polymer Aluminum Capacitors (Specialty Polymer Aluminum Capacitors)

    产品简介


    SP-Cap/Conductive Polymer Aluminum Capacitors(特种聚合物铝电解电容器)是设计用于提供高性能、低阻抗和高可靠性的一系列电子元件。它们适用于多种应用领域,如消费电子产品、计算机主板、电源管理模块等。这些电容器的特点在于它们能够适应高温环境并保持良好的电气特性。

    技术参数


    - 外形尺寸:具体尺寸可参考产品规格表,单位为毫米(mm),未按比例绘制。
    - 额定电压范围:2V DC 至 6.3V DC。
    - 标称电容范围:68 μF 至 330 μF。
    - 容差:±20%(120 Hz / +20 °C)。
    - 直流泄漏电流:I < 0.1 CV (μA)。
    - 损耗角正切值:< 0.06(120 Hz/+20 °C)。
    - 浪涌电压:额定电压的1.25倍(15 °C至35 °C)。
    - 耐久性:在105 °C ±2 °C 下施加额定电压2000小时后,电容变化、损耗角正切值和直流泄漏电流的变化符合标准要求。
    - 湿度耐受性:在60 °C、90%湿度下储存500小时,电容变化不超过±20%。

    产品特点和优势


    - 低轮廓设计:最大高度1.0 mm(最高1.4 mm),适合紧凑型设计。
    - 低ESR:4.5 mΩ至15 mΩ,有助于提高效率和减少发热。
    - 低ESL:三端子结构比双端子结构的寄生电感减少50%,从而提升高频性能。
    - 环保:RoHS指令合规,无有害物质。

    应用案例和使用建议


    - 应用案例:这些电容器广泛应用于笔记本电脑、智能手机和平板电脑的电源管理和信号处理系统。
    - 使用建议:由于其低ESL特性,建议在高频电路中使用,以避免信号失真。在组装时,需注意热应力的影响,特别是在回流焊接过程中。

    兼容性和支持


    - 兼容性:这些电容器可与其他标准表面贴装技术(SMT)兼容。
    - 支持:供应商提供详细的安装指南和技术支持,包括焊接温度曲线和质量检测方法。

    常见问题与解决方案


    - 问题1:电容变化超过标准值。
    - 解决方法:检查电路板的焊接质量和电容的存储条件。

    - 问题2:直流泄漏电流过大。
    - 解决方法:更换批次号,确保生产一致性;检查是否有物理损坏。

    总结和推荐


    SP-Cap/Conductive Polymer Aluminum Capacitors以其出色的电气性能和广泛的应用范围,在电子行业中具有很高的竞争力。其低ESR和低ESL特性使其特别适合于需要高频响应和低功耗的应用。我们强烈推荐使用这种电容器,尤其是在对尺寸和性能都有较高要求的设计项目中。

EEFLR0J680R参数

参数
电容值 68μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 9mΩ
工作寿命 2000h@ 105°C
纹波电流 6.3A@ 100 kHz
长*宽*高 7.3mm*4.3mm*1mm
通用封装 2917
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EEFLR0J680R厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEFLR0J680R数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEFLR0J680R EEFLR0J680R数据手册

EEFLR0J680R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 2.3947
500+ ¥ 2.0261
1000+ ¥ 1.8429
3000+ ¥ 1.7583
库存: 3100
起订量: 200 增量: 100
交货地:
最小起订量为:100
合计: ¥ 239.47
直接购买
