AXK600347YG

厂牌: PANASONIC
产品描述: Header,Outer Shroud Contacts 500μm 2 100pin 3mm 2.4mm 金 SMD,P=0.5mm 贴片安装 28.2mm(长度)*4.6mm(高度)
供应商型号: F-AXK600347YG
供应商: 海外现货
标准整包数: 1500

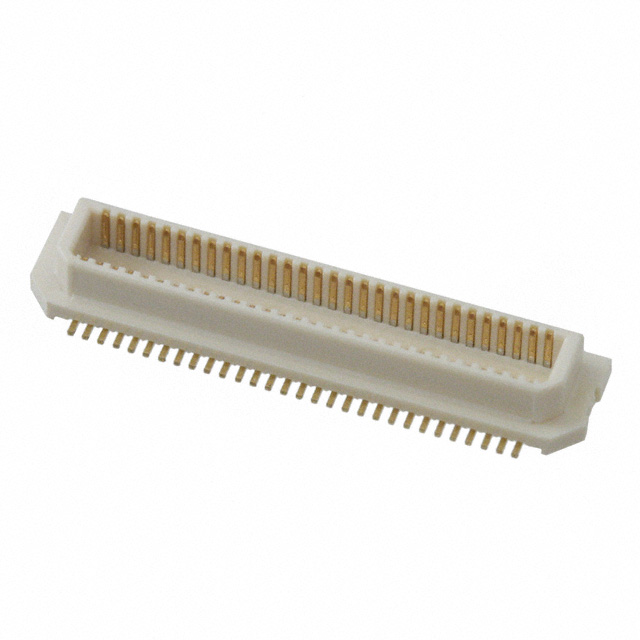

PANASONIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) AXK600347YG

AXK600347YG概述


    产品简介


    产品类型
    P5K 和 P5KS 是专为板对板连接设计的窄间距连接器,其标准间距为 0.5mm。
    主要功能
    - 支持多种连接高度(3.0mm 到 9.0mm),以适应不同的应用场景。
    - 采用“坚固接触”构造,提供高接触可靠性,能够抵御各种环境条件的影响。
    - 配备自动贴装吸盘区,便于自动贴装机器进行操作。
    - 提供足够的有效对接长度,即使连接不完全也能保持正常电气连接。
    应用领域
    这些连接器广泛应用于移动设备和工业设备中。

    技术参数


    | 参数 | 描述 |
    | : | : |
    | 额定电流 | 每针最大 0.5A,总针数时最大 10A/16A |
    | 额定电压 | 60V AC/DC |
    | 绝缘电阻 | 最小 1000MΩ(500V 直流兆欧表测试) |
    | 接触电阻 | 最大 60mΩ/80mΩ |
    | 工作温度范围 | –55°C 至 +85°C |
    | 存储温度 | 产品:-55°C 至 +85°C;包装:-40°C 至 +50°C |

    产品特点和优势


    1. 宽广的高度选择:支持 3.0mm 到 9.0mm 的多种连接高度,满足不同应用需求。
    2. 坚固可靠的设计:采用“坚固接触”构造,提高抗环境影响的能力。
    3. 长有效对接长度:确保即使连接不完全,也能保持正常电气连接。
    4. 自动贴装友好:配备自动贴装吸盘区,简化组装过程。
    5. 环境耐受性强:能够承受极端温度和湿度,具备良好的盐雾和硫化氢防护能力。

    应用案例和使用建议


    应用案例
    - 移动设备:用于连接手机内部组件。
    - 工业设备:应用于自动化设备中的电路连接。
    使用建议
    1. 正确的连接方法:确保连接器的凸角对齐,避免过度插入力导致损坏。
    2. 合理的焊接工艺:遵循推荐的焊盘图案和金属掩膜厚度,减少焊接溢出和桥接问题。

    兼容性和支持


    兼容性
    - P5K 连接器无法与 P5KS 型号匹配。
    - P5KS 只能与具有相应连接高度的 P5KS 型号匹配。
    厂商支持
    - 客户可以联系销售办事处获取样品和进一步技术支持。

    常见问题与解决方案


    1. 连接器难以插入:请检查连接器是否对齐,确保正确插入。
    2. 焊接过程中焊料溢出:使用推荐的金属掩膜图案和厚度,确保焊接效果良好。

    总结和推荐



    总结


    P5K 和 P5KS 系列连接器凭借其多样的高度选择、坚固可靠的接触设计以及出色的环境适应能力,在板对板连接中表现卓越。这些连接器适合于需要高性能和高可靠性的移动设备和工业应用。
    推荐
    鉴于上述优点,强烈推荐在需要高可靠性连接的应用场景中使用 P5K 和 P5KS 系列连接器。无论是移动设备还是工业自动化,这些连接器都能提供优异的表现和长期稳定的运行。

AXK600347YG参数

参数
间距 500μm
排数 2
触头镀层
板上高度 2.4mm
针脚数 100pin
接合堆叠高度 3mm
触头镀层厚度 -
类型 Header,Outer Shroud Contacts
长*宽*高 28.2mm(长度)*4.6mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
