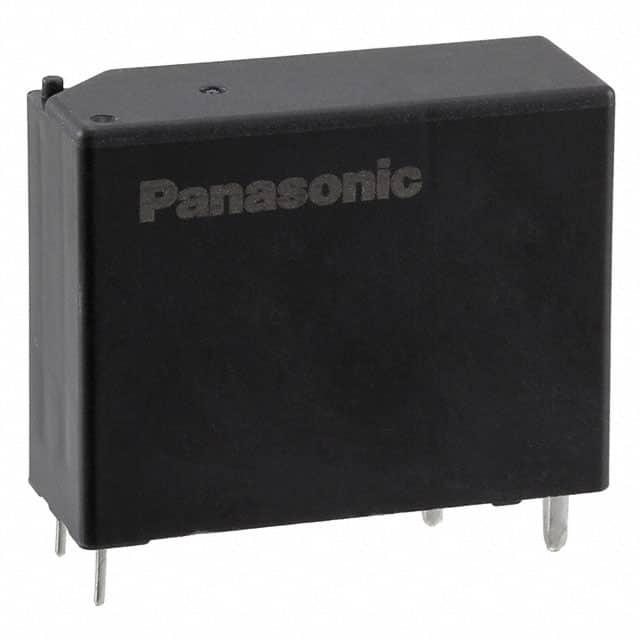

ADJH21012

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 插件 通孔安装 39mm*15mm*30.2mm
供应商型号: 2749983
供应商: 海外现货
标准整包数: 1
PANASONIC 其他继电器 ADJH21012

ADJH21012概述


    产品简介


    产品名称: ADJH (DJ-H Relays)
    产品类型: 翘板继电器(Latching Relay)
    主要功能:
    - 高涌流能力
    - 支持手动操作
    - 高可靠性
    - 适用于照明控制和电机负载应用
    应用领域:
    - 智能家居(如卷帘门和遮阳帘控制)
    - 照明控制
    - 电子镇流器负载

    技术参数


    | 参数名称 | 值 |

    | 额定电压 | 5V DC, 12V DC, 24V DC |
    | 接触形式 | 1 Form A |
    | 接触电流 | 50A (AC) |
    | 最大开关电压 | 480V AC |
    | 最大开关功率 | 13,850 VA |
    | 绝缘电阻(初始) | ≥1,000MΩ (500V DC) |
    | 耐压能力(初始) | 1,500 Vrms (接触间), 4,000 Vrms (接触和线圈间) |
    | 冲击抗性 | 功能性:100 m/s² (半正弦冲击脉冲:11ms) |
    | 振动抗性 | 功能性:10至55 Hz 双幅1.5 mm (检测时间:10μs) |
    | 温度范围 | 操作、运输和存储:-40°C 至 +85°C |
    | 重量 | 约31g |

    产品特点和优势


    独特功能和优势:
    1. 高涌流能力: 能够处理钨负载、电子镇流器负载和电容负载,保证可靠的开关性能。
    2. 手动操作支持: 提供手动开关类型,满足不同应用场景的需求。
    3. 高可靠性: 设计寿命至少为1百万次,适合长期稳定运行。
    4. 环境适应性强: 工作温度范围广,适用于多种恶劣环境。

    应用案例和使用建议


    应用案例:
    1. 智能家居: 在智能家居系统中,用于控制卷帘门和遮阳帘的开关,实现智能化管理。
    2. 照明控制: 在商业建筑和家庭环境中,用于控制照明系统的开关状态,提高能源效率。
    使用建议:
    1. 考虑环境因素: 使用时需注意环境温度和湿度,避免极端条件影响性能。
    2. 合理设置脉冲时间: 设置脉冲时间至少为100ms,以确保继电器可靠操作。

    兼容性和支持


    兼容性:
    - 与各种标准电气连接器兼容,方便集成到不同的电路系统中。
    支持:
    - 厂商提供详细的技术文档和使用指南,确保用户能够正确安装和使用。

    常见问题与解决方案


    1. 问题: 如何确保继电器的可靠操作?
    解决方案: 请确保设置和复位脉冲时间至少为100ms,并注意周围环境温度变化。
    2. 问题: 继电器能否承受高涌流?
    解决方案: 继电器设计能承受高涌流,但在实际应用中仍需根据具体负载选择合适的型号。

    总结和推荐


    综合评估:
    - 优点:
    1. 高涌流能力和可靠性,适用于严苛的工作环境。
    2. 支持手动操作,提供更高的灵活性。
    3. 广泛的应用范围,适合多种场合。
    - 不足:
    1. 相对较高的成本。
    推荐意见:
    - 推荐使用: 由于其出色的性能和广泛应用,强烈推荐在智能家居、照明控制系统和其他需要高可靠性的电子设备中使用ADJH系列继电器。

ADJH21012参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 39mm*15mm*30.2mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ADJH21012厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ADJH21012数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC ADJH21012 ADJH21012数据手册

ADJH21012封装设计

查看详情并下载
Symbol
Footprint
3D Model
