EX-Z13FA-P

产品分类: 光电传感器
厂牌: PANASONIC
产品描述: Through-Beam 500mm 500μs PNP 12V 24V 红色 LED
供应商型号: 2726602
供应商: 海外现货
标准整包数: 1

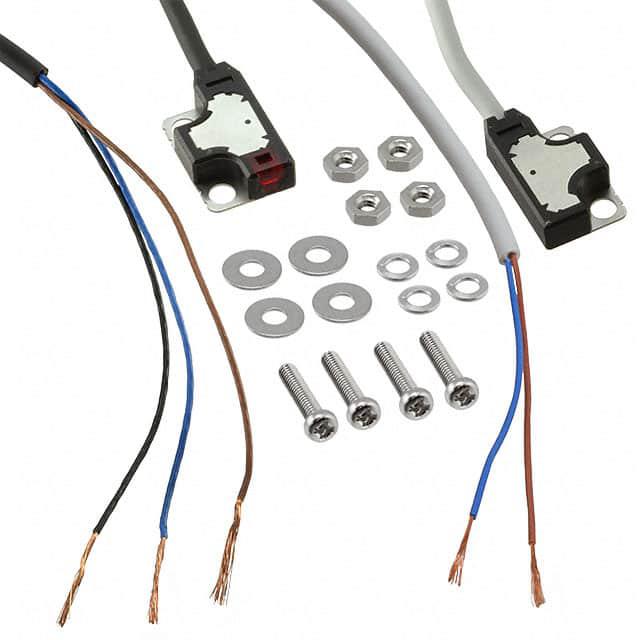

PANASONIC 光电传感器 EX-Z13FA-P

EX-Z13FA-P概述


    产品简介


    产品名称:EX-Z系列超小型光电传感器
    产品类型:
    - 超小型光电传感器,内置放大器
    - 包含透射式、前向检测型及侧向检测型
    主要功能:
    - 能够检测极小物体,最小可达到直径0.3毫米
    - 高亮度四元素红光LED,提供稳定长时发光
    - 内置放大器,节约安装空间
    应用领域:
    - 精密制造、自动化生产线
    - 检测细小零件、管件末端
    - 试管托盘的检测
    - 电子元件组装过程中的位置确认

    技术参数


    尺寸:
    - 前向检测型:5.5×15.9×6.5 mm
    - 侧向检测型:5.5×15.9×6.5 mm
    感应范围:
    - 前向检测型(EX-Z11□):50 mm(1.969英寸)
    - 侧向检测型(EX-Z11□):50 mm(1.969英寸)
    分辨率:
    - 前向检测型(EX-Z11□):重复精度≤0.02 mm(0.001英寸)
    - 侧向检测型(EX-Z11□):重复精度≤0.03 mm(0.001英寸)
    输出电流:
    - NPN开路集电极晶体管最大漏电流:20 mA
    - PNP开路集电极晶体管最大源电流:20 mA
    响应时间:
    - ≤0.5 ms
    电源电压:
    - 12至24 V直流,波动范围±10%
    防护等级:
    - IP67

    产品特点和优势


    特点:
    - 世界最小尺寸的超小型光电传感器之一,体积约为EX-10系列的一半
    - 可以检测到小至0.3 mm直径的物体
    - 内置高亮度LED光源,使检测点清晰可见
    优势:
    - 占用空间小,便于安装
    - 适用于狭小空间内的安装,提高了灵活性
    - 提供IP67防护等级,能够在潮湿环境下使用

    应用案例和使用建议


    应用案例:
    - 检测细小零件,例如管道末端
    - 检测试管托盘的存在/不存在
    使用建议:
    - 在湿气环境中使用时,请确保IP67防护结构未损坏
    - 定期检查安装位置,避免传感器因震动或冲击导致位移

    兼容性和支持


    兼容性:
    - 可以与多种传感器安装支架配合使用,如L形安装支架(SUS304)、传感器安装支架(SUS304)和背装夹具(聚甲醛)
    支持:
    - 产商提供详细的安装指南和技术支持服务,可通过电话或邮件联系

    常见问题与解决方案


    问题1:传感器无法正常工作
    - 解决办法: 检查电源连接是否正确,确认电源电压在允许范围内
    问题2:传感器频繁误报
    - 解决办法: 检查环境光是否过强,调整传感器的灵敏度设置
    问题3:传感器发出警告信号
    - 解决办法: 查看传感器手册中的警告信息,遵循相应的处理步骤

    总结和推荐


    综合评估:
    - 优点:
    - 极小尺寸,节省空间
    - 高精度检测能力
    - IP67防护等级,适合恶劣环境使用
    推荐:
    - 强烈推荐用于需要极高精度和紧凑设计的应用场景,特别是在狭窄空间内进行精密检测的场合。

EX-Z13FA-P参数

参数
光源 红色 LED
输出类型 PNP
颜色感应 -
感应方式 Through-Beam
波长 -
最大工作供电电压 24V
感应距离 500mm
响应时间 500μs
最小工作供电电压 12V
零件状态 在售
包装方式 盒装

EX-Z13FA-P厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EX-Z13FA-P数据手册

厂牌 PDF简要描述 下载
PANASONIC 光电传感器 PANASONIC EX-Z13FA-P EX-Z13FA-P数据手册
