GX-H8A

产品分类: 距离传感器
厂牌: PANASONIC
产品描述: Panasonic 松下 接近传感器, 块状
供应商型号: ET-2776710
供应商: 海外现货
标准整包数: 1

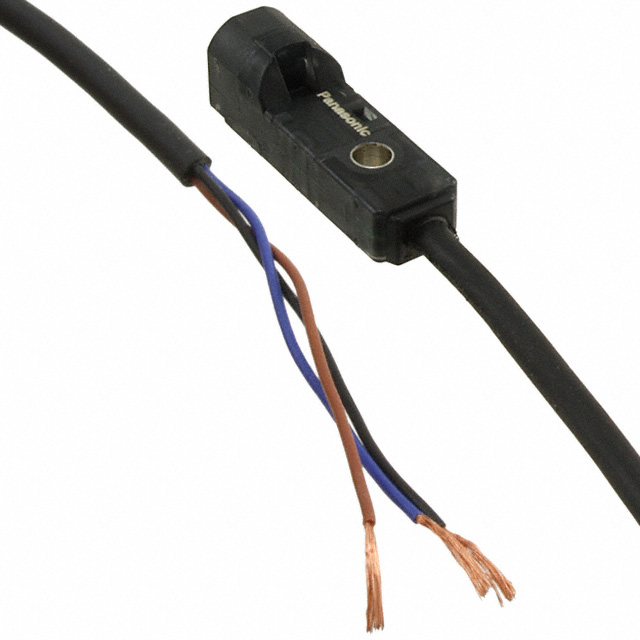

PANASONIC 距离传感器 GX-H8A

GX-H8A概述

    高精度矩形电感式接近传感器:GX-F/H系列

    产品简介


    GX-F/H系列是高精度矩形电感式接近传感器,专为工业自动化和精密检测需求设计。这些传感器广泛应用于紧凑模具设备的上下操作检查、金属零件的检测以及机械手夹具的定位等领域。它们采用先进的传感器技术,能够在各种环境条件下稳定工作,满足不同行业客户的需求。

    技术参数


    以下是GX-F/H系列传感器的关键技术参数:
    | 参数 | 描述 |

    | 最大操作距离 | 2.5 mm (0.098 in) ± 8% |
    | 稳定检测范围 | 0到2.1 mm (0到0.083 in) |
    | 标准检测对象 | 铁板 15 × 15 × 1 mm (0.591 × 0.591 × 0.039 in) |
    | 感应轴方向重复性 | 0.04 mm (0.0016 in) 或更小 |
    | 电源电压 | 12至24 V DC (+10%, -15%) |
    | 输出电流 | ≤ 15 mA |
    | 最大响应频率 | 500 Hz |
    | 保护等级 | IP68 (IEC), IP68g (JEM) |
    | 工作温度范围 | -25°C 到 +70°C (-13°F 到 +158°F) |
    | 存储温度范围 | -40°C 到 +85°C (-40°F 到 +185°F) |

    产品特点和优势


    1. 稳定的感应范围:GX-F/H系列传感器的最大操作距离变化仅为0.4 mm(0.016 in)以内,确保在各种环境条件下的稳定性和可靠性。
    2. 抗震性和抗振性:新型集成结构方法使传感器能够承受高达10,000 m/s²(约1,000 G)的冲击,同时通过了在10到500 Hz频率范围内的振动测试。
    3. 宽视野指示灯:采用了广角视窗设计,大大提高了操作状态的可见度,便于快速判断传感器的工作状态。
    4. 增强的紧固强度:传感器内部加入金属套筒,可承受最大0.7 N·m的紧固扭矩,有效防止过度紧固导致损坏。
    5. 双倍导线厚度:对于GX-8型号,导线厚度增加了一倍,使得布线更加方便,同时提高了抗拉强度。

    应用案例和使用建议


    GX-F/H系列传感器适用于多种应用场景,例如紧凑模具设备的上下操作检查、金属零件的检测以及机械手夹具的定位等。在安装时,需要注意以下几点建议:
    1. 环境适应性:在极端环境下使用时,需确保传感器防护等级达到IP68标准,以避免水分和油渍对传感器造成损害。
    2. 安装位置调整:由于温度变化可能影响传感器的稳定性,建议根据具体环境定期进行微调,确保准确检测。
    3. 连接和布线:在布线时,尽量选择符合要求的电缆,并确保连接牢固,避免因松动导致误报或漏报。

    兼容性和支持


    GX-F/H系列传感器具有良好的兼容性,可以与其他标准工业控制系统无缝对接。制造商提供全面的技术支持和售后服务,包括安装指导、故障排除和技术咨询等,以确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    1. 传感结果不稳定:可能是由于温度变化引起的。建议使用温度特性良好的传感器,并定期进行微调。
    2. 紧固强度不足:确保使用指定的螺丝并遵循制造商的紧固规范,以防损坏传感器。
    3. 布线困难:双倍导线厚度的设计有助于减少布线难度,确保正确处理导线以提高连接可靠性。

    总结和推荐


    综上所述,GX-F/H系列传感器凭借其卓越的稳定性和抗干扰能力,在各类工业应用中表现优异。特别是其宽视野指示灯和强大的抗冲击及振动性能,使其成为高端自动化设备的理想选择。强烈推荐在需要高精度检测和长期可靠运行的应用场景中使用该系列产品。

GX-H8A参数

参数
感应距离 2.1mm
最大供电电流 -
最大工作供电电压 24V
最小工作供电电压 12V
输出类型 3-Wire,NPN-NO
长*宽*高 26mm*8mm*9.1mm
安装方式 导线安装
零件状态 在售
包装方式 盒装

GX-H8A厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

GX-H8A数据手册

厂牌 PDF简要描述 下载
PANASONIC 距离传感器 PANASONIC GX-H8A GX-H8A数据手册

GX-H8A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 45.1266 ¥ 381.3198
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 381.31
直接购买
加入购物车
