AYF531035A

产品分类: FFC/FPC连接器
厂牌: PANASONIC
产品描述: 焊盘 500μm 10pin 1mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 7mm(长度)*3.2mm(高度)
供应商型号: AYF531035A
供应商: Master
标准整包数: 25

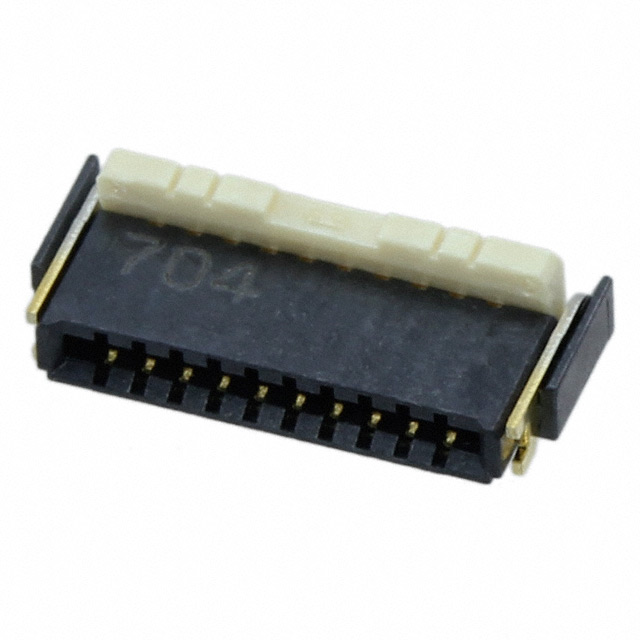

PANASONIC FFC/FPC连接器 AYF531035A

AYF531035A概述


    产品简介


    Y5B/Y5BW系列FPC(柔性印刷电路板)连接器是一款高度集成化的低轮廓电子组件,其设计以节省空间为核心理念,广泛应用于数字设备领域,如智能手机、平板电脑、个人电脑、数码相机以及视频摄像机等。此连接器采用0.5毫米间距的设计,提供卓越的机械稳定性和电气性能,特别适合需要小型化和高可靠性连接的应用场景。同时,其背锁结构和双接触点设计确保了信号传输的稳定性,尤其适用于触控面板和LCD背光等需要较少引脚数的模块。

    技术参数


    | 参数类别 | 参数值 |

    | 高度 | 1.0毫米 |
    | 接触电阻 | 最大100毫欧 |
    | 额定电流 | 每个引脚0.5安培 |
    | 绝缘电阻 | 初始最小值1000兆欧 |
    | 介质耐压 | 交流250伏,持续1分钟无短路 |
    | 工作温度范围 | -55°C至+85°C |
    | 存储温度范围 | -55°C至+85°C(仅产品)
    -40°C至+50°C(包装) |
    | 插拔寿命 | 最少20次 |

    产品特点和优势


    Y5B/Y5BW系列连接器以其创新设计脱颖而出,其核心优势包括:
    - 超薄设计:高度仅为1.0毫米,适合紧凑型设备布局。
    - 双接触点:上下双接触点设计提升了电气连接的可靠性。
    - 防偏移功能:防止插入时的定位偏差。
    - 便于布线:允许在连接器下方布置走线模式。
    - 高效组装:开盖式预装可减少人工操作时间。
    - 持久锁定:Y5BW版本带有临时固定结构和增强的保持力。
    - 环境适应性:满足严苛的工作条件,如湿度、盐雾及热冲击测试。

    应用案例和使用建议


    这些连接器广泛用于消费类电子产品,如智能移动设备、监控摄像头等。对于特定应用场景,如手机和平板电脑,建议采用更坚固的FPC设计,以抵抗跌落和振动带来的影响。此外,在高速信号传输情况下,需注意FPC的尺寸设置对差分阻抗的影响,必要时可咨询制造商获取技术支持。

    兼容性和支持


    Y5BW型号仅兼容FPC连接,与多种标准厚度的柔性电路板相匹配。制造商提供详尽的技术文档和支持服务,包括焊接指导和质量保证政策,确保客户能够无缝整合到其生产流程中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后接触不良 | 检查焊接铁尖温度,清洁接触表面 |
    | 插拔过程中异常发热 | 确保符合额定电流限制,检查是否存在过载情况 |
    | 长期使用后性能下降 | 定期进行电气检测,考虑更换以维持系统稳定性 |

    总结和推荐


    综上所述,Y5B/Y5BW系列FPC连接器凭借其紧凑的设计、出色的性能表现及广泛的应用场景,成为电子设计的理想选择。无论是从成本效益还是技术性能角度来看,都极具竞争力。因此,强烈推荐在需要高密度连接且要求紧凑设计的应用中使用该系列产品。

AYF531035A参数

参数
端接 焊盘
连接器/触头类型 底部
板上高度 1mm
触头镀层
间距 500μm
扁平柔性类型 FFC,FPC
额定电流 500mA
针脚数 10pin
外壳颜色 -
长*宽*高 7mm(长度)*3.2mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售

AYF531035A厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AYF531035A数据手册

厂牌 PDF简要描述 下载
PANASONIC FFC/FPC连接器 PANASONIC AYF531035A AYF531035A数据手册

AYF531035A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.3915 ¥ 11.786
250+ $ 1.2535 ¥ 10.4223
500+ $ 1.166 ¥ 9.6897
1000+ $ 1.1183 ¥ 9.1578
2500+ $ 1.0867 ¥ 8.8986
5000+ $ 1.0656 ¥ 8.7258
7500+ $ 1.055 ¥ 8.6394
10000+ $ 1.055 ¥ 8.6394
库存: 1000
