首页  >  产品百科  >  JVN1A12VF

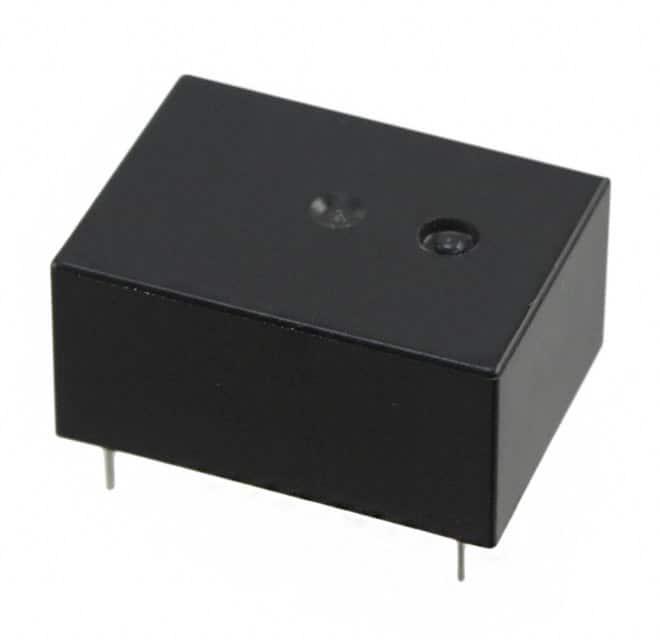

JVN1A12VF

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Panasonic 功率继电器, 12V 直流线圈电压, 切换电流10A, 单极常开
供应商型号:
供应商:
标准整包数: 0
PANASONIC 其他继电器 JVN1A12VF

JVN1A12VF概述


    产品简介


    JV-N继电器是一种专为加热控制设计的16A大容量平面型功率继电器。该继电器具有高容量、紧凑、低高度、高灵敏度及温度稳定性等特点,适用于家用电器(如电熨斗、电热毯、洗衣机、热水器)等应用领域。产品采用阻焊剂保护构造,符合UL、CSA和TÜV等多项安全标准。

    技术参数


    - 额定电压: 4.5V DC、6V DC、9V DC、12V DC、18V DC、24V DC、48V DC、100V DC
    - 接触形式: 1 Form A
    - 接触材料: AgSnO2
    - 接触电阻: 最大值100 mΩ (6V DC, 1A)
    - 切换容量: 16A 125V AC、10A 277V AC、10A 30V DC
    - 最大切换电压: 277V AC、110V DC (0.3A)
    - 最大切换电流: 16A (125V AC), 10A (DC)
    - 最小切换容量: 参考值100mA, 5V DC
    - 绝缘电阻: 最小值1,000MΩ (500V DC)
    - 释放电压: 4.5V DC下的最小值为0.5V
    - 接触弹跳时间: 8ms
    - 冲击耐受力: 功能性200 m/s²,破坏性1,000 m/s²
    - 振动耐受力: 功能性10至55 Hz,破坏性10至55 Hz
    - 预期寿命: 机械操作寿命最低2×10^7次,电气操作寿命最低3×10^4次 (16A 125V AC), 最低5×10^4次 (10A 277V AC),最低10^5次 (10A 30V DC, 10A 125V AC)

    产品特点和优势


    - 高容量: 额定16A, 125V AC,适用于大电流场合。
    - 紧凑设计: 体积仅为16×22 mm (.630×.866 inch),高度仅为10.9 mm (.429 inch),适合空间受限的应用。
    - 高灵敏度: 在200 mW的线圈功率消耗下保持高灵敏度。
    - 温度稳定性: 接触端子较大且厚,限制了温度上升到约28°C (62°F)。
    - 认证: 符合UL、CSA、TÜV等多项国际安全标准。

    应用案例和使用建议


    应用案例:
    - 电熨斗: 继电器用于控制加热元件,确保在高温环境下稳定运行。
    - 热水器: 大容量继电器能够处理大电流,确保热水器的安全稳定运行。

    使用建议:
    - 在连续电流条件下工作时,建议使用磁保持型锁存继电器以避免由于自身加热导致的绝缘和特性退化。
    - 对于单稳态继电器,应考虑使用密封型继电器,并进行故障安全电路设计。

    兼容性和支持


    JV-N继电器在不同的电压等级下具有良好的兼容性,适用于多种电源条件。制造商提供了详细的安装指南和技术支持,确保用户能够在使用过程中获得充分的帮助。标准包装为每箱500个单位,方便大批量采购和使用。

    常见问题与解决方案


    1. Q: 温度变化对继电器性能的影响?
    - A: 在高温环境下使用可能导致温度上升,影响继电器的操作电压。建议使用具有温度补偿功能的型号或在设计中考虑温度变化因素。
    2. Q: 如何防止凝露?
    - A: 在极端温湿度变化的环境中使用继电器时,应注意防止凝露。建议在设计中增加适当的通风或加热措施。
    3. Q: 使用硅胶材料时应注意什么?
    - A: 硅胶材料会释放气体,可能会影响继电器的接触可靠性。建议不在继电器周围使用硅胶材料。

    总结和推荐


    JV-N继电器凭借其高容量、紧凑设计和高灵敏度,在各种加热控制应用中表现出色。其广泛的认证和良好的兼容性使其成为市场上的强有力竞争者。综上所述,推荐在需要高性能、高可靠性的加热控制系统中使用该继电器。

JVN1A12VF参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 22mm(长度)*16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

JVN1A12VF厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JVN1A12VF数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JVN1A12VF JVN1A12VF数据手册

JVN1A12VF封装设计

查看详情并下载
Symbol
Footprint
3D Model
