JJM2W-12V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Relays 12VDC 144Ohm 12A DPST-NO(15.5mm 12mm 13.9mm) THT Automotive Relay Automotive
供应商型号: TEL-JJM2W-12V
供应商: 海外现货
标准整包数: 1

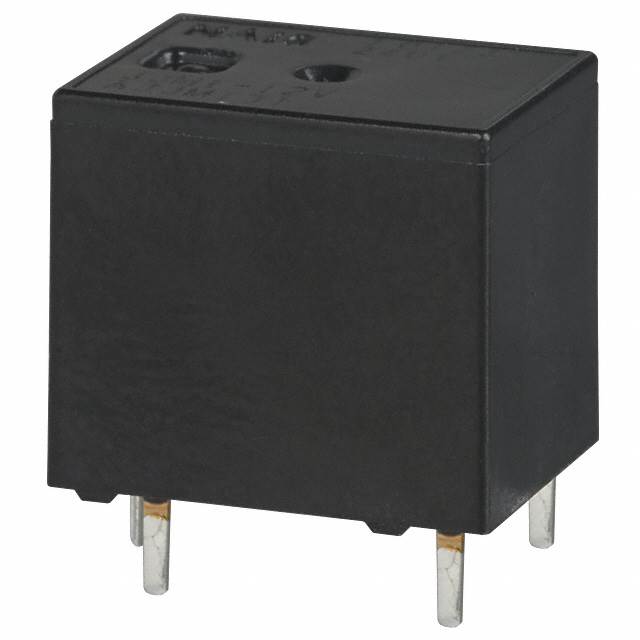

PANASONIC 其他继电器 JJM2W-12V

JJM2W-12V概述


    产品简介


    JJ-M系列继电器是一种双掷型继电器,主要应用于汽车领域的报警系统、转向灯和其他信号灯控制。其设计紧凑,结构简单,且具有高可靠性,适合在各种恶劣环境中使用。

    技术参数


    - 尺寸:12.0(W) × 15.5(L) × 13.9(H) mm (.472(W) × .610(L) × .547(H) 英寸)
    - 接点材料:银合金(无镉)
    - 初始接触电阻:典型值 10 mΩ
    - 额定切换能力:12A 14V DC(灯泡负载)
    - 最大承载电流:2 × 6A(12V,20°C时),2 × 4A(12V,85°C时)
    - 最小切换能力:1A 12V DC
    - 机械寿命:最小 10^7 次操作(120次/分钟)
    - 电气寿命:最小 10^5 次操作(灯泡负载)
    - 额定工作功率:1,000 mW
    - 操作时间:最大 10 ms(20°C时)
    - 释放时间:最大 10 ms(无二极管,20°C时)
    - 冲击抗性:功能性最小 100 m/s²,破坏性最小 1,000 m/s²
    - 振动抗性:功能性最小 44.1 m/s²,破坏性最小 44.1 m/s²
    - 环境温度范围:–40°C 到 +85°C
    - 湿度范围:5% RH 到 85% RH
    - 重量:约 5g(.176 盎司)

    产品特点和优势


    1. 紧凑设计:JJ-M系列是市场上最小的双掷型继电器之一,尺寸仅为 12.0(W) × 15.5(L) × 13.9(H) mm,非常适合空间受限的应用场景。
    2. 简化布线:外部公共端子为单个,简化了电路板布局,降低了设计复杂度。
    3. 高可靠性:采用标准终端间距设计,并且经过塑料密封处理,适用于汽车环境。
    4. 耐温性强:能够在广泛的温度范围内稳定工作,特别是在极端环境下表现优异。

    应用案例和使用建议


    应用案例:该继电器广泛应用于汽车报警系统和闪光灯。例如,在汽车报警系统中,当车辆受到碰撞时,报警系统会触发闪光灯以提醒周围的人。
    使用建议:
    - 在选择继电器时,应根据具体的工作电压和电流需求进行匹配,以确保最佳性能。
    - 建议在安装前对电路进行详细的模拟测试,以验证继电器的工作状态。

    兼容性和支持


    - 兼容性:该继电器与其他汽车电子设备和电路板标准终端间距兼容。
    - 支持和服务:供应商提供详尽的技术支持文档,并可通过官网获取更多资源和帮助。

    常见问题与解决方案


    1. 问题:继电器无法正常切换。
    - 解决方法:检查连接线路是否正确且紧固;确认电源电压是否符合要求。

    2. 问题:接触电阻过大。
    - 解决方法:确保接点表面清洁无尘,必要时可进行清理或更换。

    3. 问题:继电器工作不稳定。
    - 解决方法:确认所使用的环境温度和湿度是否符合工作范围;检查是否存在电磁干扰等问题。

    总结和推荐


    总结:JJ-M系列继电器是一款高性能、可靠稳定的电子元件,特别适用于汽车报警系统和闪光灯等应用场合。其小巧的设计和出色的环境适应性使其成为众多同类产品中的佼佼者。
    推荐:对于需要高性能继电器的汽车系统设计,强烈推荐使用JJ-M系列继电器。该产品不仅能够满足各种严苛的工作条件,还能有效降低整体系统的故障率,提高使用寿命。

JJM2W-12V参数

参数
继电器类型 -
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

JJM2W-12V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JJM2W-12V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JJM2W-12V JJM2W-12V数据手册

JJM2W-12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
