ASQM11630

产品分类: 限位开关
厂牌: PANASONIC
产品描述: Off-Mom SPST-NO 1.22N 1.6mm 150000Cycles 50mA(DC) 导线安装,底座安装 12.9mm(长度)*8.5mm(高度)
供应商型号: ASQM11630
供应商: Master
标准整包数: 5

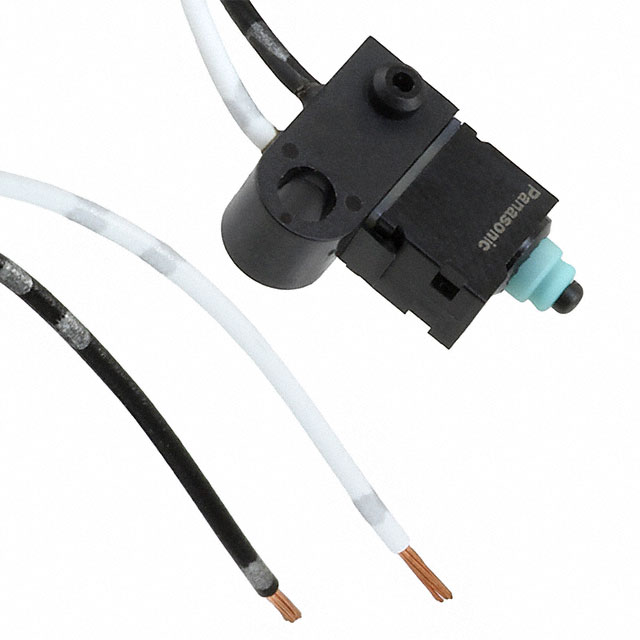

PANASONIC 限位开关 ASQM11630

ASQM11630概述

    # Turquoise Stroke Mini Switches (ASQM1) 技术手册解析

    1. 产品简介


    基本介绍
    Turquoise Stroke Mini Switches(ASQM1)是一系列小型开关,具有微型化设计和高可靠性,适用于多种环境。其核心设计通过改变接触形式实现了体积减小(终端类型较前代产品体积减少45%),并提供了针型推杆和模拟滚轮杠杆两种操作方式。
    主要功能
    - 支持低电流、低电压切换(额定电流范围为1 mA至50 mA,额定电压范围为5 V至16 V DC)。
    - 具备防水防尘等级IP67,适合恶劣环境应用。
    - 稳定的操作力和无噪声滑动触点。
    应用领域
    - 汽车行业:用于检测门开闭状态、换挡杆位置等。
    - 家用电器:适用于吸尘器、空调、洗衣机及电动工具。

    2. 技术参数


    | 参数类别 | 规格/描述 |

    | 接触形式 | 1 Form A 或 1 Form B |
    | 额定电流 | 1 mA 至 50 mA |
    | 额定电压 | 5 V 至 16 V DC |
    | 使用寿命 | 最少3 × 10⁵次循环(电阻负载下) |
    | 防护等级 | IP67(终端类型除外部端子部分外) |
    | 操作环境温度 | -40°C 至 +85°C(非冻结、非冷凝) |
    | 振动测试 | 频率范围10~55 Hz,加速值43.1 m/s² |
    | 冲击测试 | 冲击值980 m/s² |
    | 重量 | 终端类型约0.5g,线缆类型约3.9g |

    3. 产品特点和优势


    - 微型化设计:相比传统产品体积显著减小,适配空间受限的设计需求。
    - 高可靠性:通过滑动式触点实现无噪声运行,确保接触可靠性。
    - 密封性:具备IP67防护等级,有效抵抗湿气和灰尘侵入。
    - 通用性强:支持各种安装模式(带两个右/左固定柱)、针型推杆或模拟滚轮杠杆操作。

    4. 应用案例和使用建议


    应用案例
    - 汽车领域:用于检测汽车内部的门开关状态或座椅调节位置。
    - 家电领域:用于控制家用吸尘器、空调的开关状态。
    使用建议
    - 在高振动或高湿度环境中使用时,应提前进行相关耐久性测试。
    - 确保安装过程中避免施加侧向压力到推杆或触发器上。
    - 对于频繁切换的应用场景,建议定期检查以防止接触疲劳。

    5. 兼容性和支持


    - 兼容性:支持各种标准螺钉安装方式,并可与不同类型的接线电缆配合使用。
    - 厂商支持:提供详细的技术文档、样品测试服务以及专业工程师技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关出现误动作 | 确认是否处于符合规定的温度与湿度范围内 |
    | 接触不良 | 清洁接口区域或更换新组件 |
    | 寿命不足 | 检查工作环境是否存在异常震动或高温 |

    7. 总结和推荐


    产品评估
    Turquoise Stroke Mini Switches (ASQM1) 以其紧凑的设计、卓越的密封性能以及可靠的电气特性,在汽车和家用电器领域展现出强劲的市场竞争力。尤其适合需要小型化和高可靠性的应用场合。
    推荐结论
    强烈推荐给对开关体积和性能要求较高的项目,尤其是在严苛工作环境下使用的产品开发团队。然而,在极端条件下(如剧烈振动或高温潮湿)需额外验证其长期稳定性和使用寿命。

ASQM11630参数

参数
电流额定值 50mA(DC)
电气寿命 150000Cycles
机械寿命 -
最小行程 1.6mm
操作力 1.22N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
长*宽*高 12.9mm(长度)*8.5mm(高度)
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

ASQM11630厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ASQM11630数据手册

厂牌 PDF简要描述 下载
PANASONIC 限位开关 PANASONIC ASQM11630 ASQM11630数据手册

ASQM11630封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 3.1165 ¥ 26.3968
50+ $ 2.5506 ¥ 21.2072
240+ $ 2.3426 ¥ 19.4674
480+ $ 2.2577 ¥ 18.4883
720+ $ 2.1628 ¥ 17.7108
1200+ $ 2.1522 ¥ 17.6244
2640+ $ 2.1417 ¥ 17.538
5040+ $ 2.1417 ¥ 17.538
库存: 39
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 131.98
直接购买
加入购物车
