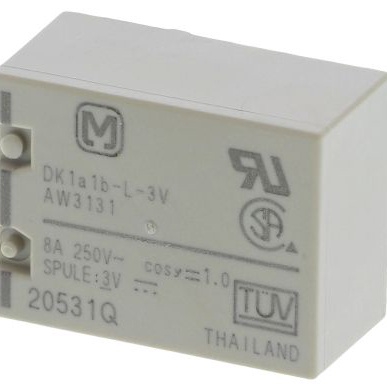

DK1A1B-L-3V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Panasonic 功率继电器, 3V 直流线圈电压, 切换电流8A, 单刀双掷
供应商型号: 2095617
供应商: 海外现货
标准整包数: 1
PANASONIC 其他继电器 DK1A1B-L-3V

DK1A1B-L-3V概述

    DK系列极化继电器产品技术手册

    1. 产品简介


    DK系列极化继电器是一种小型、高性能的极化功率继电器,广泛应用于开关电源、办公自动化(OA)设备、工业机械设备控制、可编程逻辑控制器输出、温度控制器以及家用电器等领域。这些继电器具有紧凑的体积和高容量的特点,能够实现小封装内的高容量切换。

    2. 技术参数


    DK系列极化继电器的技术参数如下:
    - 切换能力:1 Form A(单刀单掷),10 A 250 V AC;1 Form A 1 Form B(单刀双掷)和2 Form A(双刀双掷),8 A 250 V AC。
    - 额定操作功率:200 mW(单刀单掷),100 mW(单刀双掷)。
    - 工作电压范围:直流电压为3V、5V、6V、9V、12V、24V。
    - 额定接触电阻:初始最大值30 mΩ。
    - 绝缘电阻:最小1,000 MΩ(直流500 V测试)。
    - 介电强度:交流1分钟内4,000 Vrms(开路之间);直流1分钟内4,000 Vrms(接点和线圈之间)。
    - 浪涌耐压:开路之间10,000 V。
    - 操作时间:最大10 ms(单刀单掷),最大8 ms(单刀双掷)。
    - 释放时间:最大10 ms(单刀单掷),最大8 ms(单刀双掷)。
    - 温度上升:在65°C下最大为40°C。
    - 机械寿命:机械动作次数不小于5×10^7次,电气寿命不小于10^5次(在标准条件下)。
    - 环境温度:-40°C至+65°C。
    - 湿度:5%至85%相对湿度(无冻结和凝露条件)。

    3. 产品特点和优势


    DK系列极化继电器的主要特点包括:
    - 高容量切换:在小型封装中实现了大容量的切换。
    - 高灵敏度:最低200 mW的额定操作功率,确保低功耗运行。
    - 高击穿电压:独立的线圈和触点结构提高了击穿电压,符合FCC第68部分的要求。
    - 锁存型可选:可提供单稳态和双稳态锁存型。
    - 密封结构:允许自动清洗。
    - 高绝缘电阻:确保长时间稳定运行。
    - 安全认证:通过UL、CSA、TÜV和VDE的安全标准认证。
    - 环保材料:采用无镉接触材料,减少环境污染。

    4. 应用案例和使用建议


    DK系列极化继电器适用于多种应用场景,例如:
    - 开关电源:用于各种电源转换中的控制和切换。
    - 办公自动化设备:在OA设备中作为控制元件使用。
    - 工业机械设备:如机器人和数控机床的控制或驱动。
    - 可编程逻辑控制器:作为输出继电器使用。
    - 家用电器:在家电中作为控制组件。
    使用建议:
    - 在高温环境下使用时,需要考虑散热措施。
    - 确保继电器不受强磁场影响,避免外部磁干扰。
    - 注意连接方式,确保正确连接继电器线圈。

    5. 兼容性和支持


    DK系列极化继电器与同系列插座兼容,支持的型号包括DK1a-PS、DK1a-PSL2、DK2a-PS、DK2a-PSL2等。此外,产品还提供多种安全认证和维护支持。

    6. 常见问题与解决方案


    - 问题1:继电器接点无法正常切换。
    - 解决方案:检查接点是否有氧化或污染,清洁接点表面。
    - 问题2:继电器过热。
    - 解决方案:确保散热良好,避免高温环境下过度使用。
    - 问题3:继电器动作迟缓。
    - 解决方案:检查线圈电压是否正常,排除电压波动导致的问题。

    7. 总结和推荐


    DK系列极化继电器凭借其高容量切换、高灵敏度、高击穿电压、环保材料及全面的安全认证,成为市场上极具竞争力的产品。其在多种应用场合中的表现优异,特别是对小型化和高性能有要求的应用领域。总体来说,DK系列极化继电器是一款值得推荐的优质产品。

DK1A1B-L-3V参数

参数
开关功能 -
继电器类型 -
长*宽*高 20mm(长度)*15mm(高度)
通用封装 DIP
安装方式 通孔安装

DK1A1B-L-3V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DK1A1B-L-3V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC DK1A1B-L-3V DK1A1B-L-3V数据手册

DK1A1B-L-3V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 106.1847
5+ ¥ 101.9373
10+ ¥ 95.1415
20+ ¥ 93.4425
50+ ¥ 93.4425
库存: 37
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 106.18
