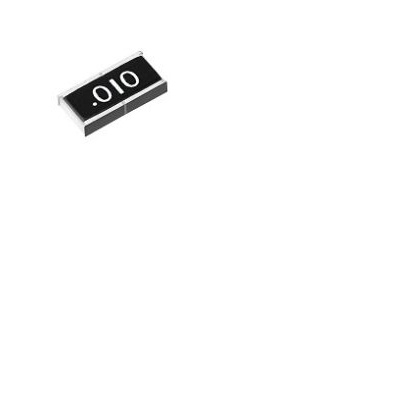

ERJD1CJR180U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 180mΩ ±5% 2W ±100ppm/℃ 1020 贴片安装 2.5mm*5mm*800μm
供应商型号: ERJD1CJR180U
供应商: 国内现货
标准整包数: 10
PANASONIC 贴片电阻 ERJD1CJR180U

ERJD1CJR180U概述

    Low TCR High Power Chip Resistors / Wide Terminal Type

    1. 产品简介


    低TCR高功率片式电阻是一种适用于多种应用场景的小尺寸、高性能电阻。这种电阻采用了宽终端电极结构和独特的材料配方,实现了高功率承载能力和低温度系数(±100×10^-6/°C)。它们非常适合用于小尺寸、大电流检测,以及要求高精度电流检测的应用场合。此外,这些电阻还具有良好的焊点可靠性、出色的散热特性和优异的抗热循环能力,能够广泛应用于汽车电子电路、电源电路和其他需要稳定可靠电阻的场合。

    2. 技术参数


    - 型号:ERJ-D1、ERJ-D2
    - 封装方法:凸耳载体带卷绕(Embossed Carrier Taping)、冲孔载体带卷绕(Punched Carrier Taping)
    - 功率等级(在70°C下):
    - ERJD1(1020):2 W
    - ERJD2(0612):1 W
    - 电阻范围:
    - 10 mΩ至200 mΩ(D2C)
    - 22 mΩ至200 mΩ(D1D)
    - 阻值公差:±1%、±5%
    - 温度系数:±100 ppm/°C
    - 工作温度范围:-55°C 至 +155°C

    3. 产品特点和优势


    - 宽终端电极结构:采用宽终端设计,提高了功率承载能力和电流检测的准确性。
    - 高焊接可靠性:宽终端结构保证了可靠的焊接连接。
    - 优秀的散热性能:高效的热传导特性,确保长期稳定性。
    - 认证:符合AEC-Q200标准,RoHS合规。
    - 广泛应用:适用于汽车电子、工业控制单元(ECUs)、防抱死制动系统(ABS)和气囊系统等。

    4. 应用案例和使用建议


    - 汽车电子电路:适合安装在ECUs、防抱死制动系统和气囊系统等应用中,确保在极端环境下仍能保持高精度和可靠性。
    - 电源电路:可用于多种设备的电源电路中,进行电流传感。
    使用建议:
    - 在高温环境下使用时,需根据环境温度进行适当的功率降额。
    - 确保合理安装,避免周围发热组件影响其工作温度。
    - 使用合适的助焊剂和清洗剂,以防止性能下降。

    5. 兼容性和支持


    - 兼容性:与其他标准芯片电阻兼容,便于集成到现有电路设计中。
    - 支持:厂商提供详细的技术支持和售后服务,包括安装指南、性能测试报告和故障排除指导。

    6. 常见问题与解决方案


    - 问题1:在高温环境下,电阻功率降低。
    - 解决办法:参考功率降额曲线,适当调整应用条件。

    - 问题2:焊接过程中出现虚焊现象。
    - 解决办法:确保使用正确的焊接条件和材料,检查并改进焊接工艺。

    7. 总结和推荐


    综合评估:这些低TCR高功率片式电阻凭借其宽终端电极结构、优良的焊接可靠性及卓越的散热性能,在汽车电子、工业控制等多个应用领域表现出色。它们满足AEC-Q200标准,RoHS合规,且具备广泛的兼容性。因此,强烈推荐在高精度电流检测和高可靠性要求的应用中使用。
    通过以上分析可以看出,低TCR高功率片式电阻不仅具备出色的技术参数和特点,还能在各类应用环境中提供可靠的性能保障。其在汽车电子、工业控制等领域拥有广泛的应用前景,是值得信赖的选择。

ERJD1CJR180U参数

参数
电阻值 180mΩ
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 2.5mm*5mm*800μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJD1CJR180U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJD1CJR180U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJD1CJR180U ERJD1CJR180U数据手册

ERJD1CJR180U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.1985
1250+ ¥ 4.1056
2500+ ¥ 4.0184
5000+ ¥ 1.2753
10000+ ¥ 1.2496
20000+ ¥ 1.2239
库存: 5490
起订量: 120 增量: 0
交货地:
最小起订量为:10
合计: ¥ 41.98
