首页  >  产品百科  >  ERZE14A621

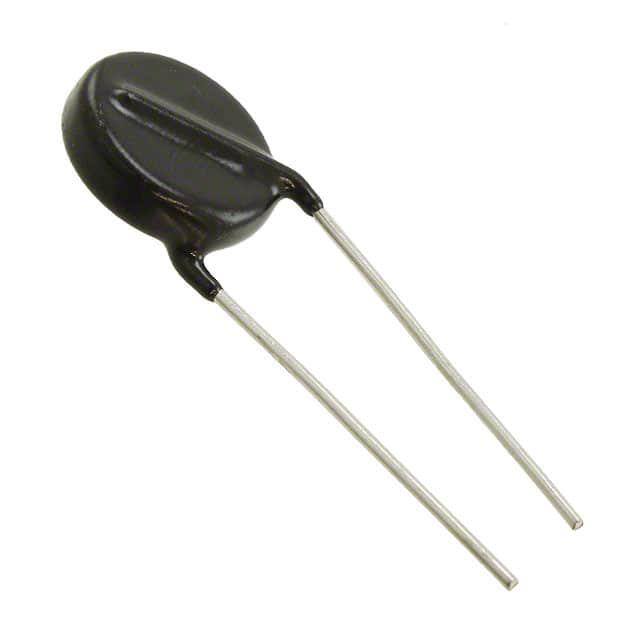

ERZE14A621

产品分类: 压敏电阻
厂牌: PANASONIC
产品描述: 620V 7.5KA 1 558V 682V 505V 385V 382J 650pF@1kHz 通孔安装 17.5mm*7.5mm*20.5mm
供应商型号: ERZE14A621
供应商: TME
标准整包数: 1
PANASONIC 压敏电阻 ERZE14A621

ERZE14A621概述

    ZNR Transient/Surge Absorbers (Type D): 产品技术手册

    1. 产品简介


    ZNR Transient/Surge Absorbers (Type D) 是一种用于吸收瞬态过电压的保护装置。它们采用紧凑的设计,在提供大浪涌电流耐受能力的同时保持较小体积。这些设备适用于各种应用场景,例如保护晶体管、二极管、集成电路、晶闸管或三端双向可控硅等半导体组件,以及家用电器、通信设备、测量设备和控制器电子设备中的防雷保护。

    2. 技术参数


    ZNR Transient/Surge Absorbers (Type D) 的主要技术参数如下:
    | 型号 | 变压器电压(V) | 最大允许电压(V) | 爆裂电压(V) | 最大峰值电流(A) | 额定功率(W) | 最大能量(J) |
    ||
    | ERZE05A201 | 200 (185 to 225)| 130 | 170 | 340 | 0.25 | 13 |
    | ERZE07A201 | 200 (185 to 225)| 130 | 170 | 340 | 0.3 | 26 |
    | ERZE08A201 | 200 (185 to 225)| 130 | 170 | 340 | 0.4 | 35 |
    其它型号也具有相似的技术规格。
    电气特性
    - 线性电流范围:10 A 至 10,000 A
    - 浪涌电流:最大10,000 A
    - 最大能量:13 J 到 1200 J
    工作环境
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-40°C 至 125°C

    3. 产品特点和优势


    ZNR Transient/Surge Absorbers (Type D) 具备以下几个显著的特点和优势:
    - 大浪涌电流耐受能力:能在紧凑体积内承受高达10,000 A的峰值电流,适用于广泛的瞬态电压吸收应用。
    - 宽泛的变压电压范围:从200 V到1,100 V不等,满足不同应用场景的需求。
    - RoHS合规性:符合环保标准,确保产品在使用和处理过程中对环境友好。

    4. 应用案例和使用建议


    ZNR Transient/Surge Absorbers (Type D) 在多种场合中得到广泛应用:
    - 消费电子产品:用于AC 100 V至120 V的线路保护。
    - 通信和控制设备:在DC 250 V绝缘电阻测试中的电话线应用。
    - 家用电器和气体/石油设备:确保家电中的浪涌保护。
    使用建议:
    - 在高温环境下使用时,需注意温度范围以防止过热。
    - 按照制造商建议进行正确安装和维护,以延长使用寿命。

    5. 兼容性和支持


    ZNR Transient/Surge Absorbers (Type D) 的尺寸和接口设计使其易于与其他电路元件兼容。我们提供全面的技术支持和售后服务,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    Q1:如何选择合适的型号?
    A1:根据所需的变压电压范围和浪涌电流能力选择相应的型号。例如,ERZE05系列适合低压应用,而ERZE14系列则适用于高压应用。
    Q2:产品是否易于维护?
    A2:是的,产品设计考虑到易维护性。定期检查并遵循制造商的维护指南可确保产品的长期稳定运行。

    7. 总结和推荐


    综上所述,ZNR Transient/Surge Absorbers (Type D) 在技术参数、可靠性及多功能性方面表现优异。它们是适用于多种应用的理想选择,特别适用于需要紧凑设计和高耐受能力的应用场景。强烈推荐用户在涉及瞬态电压吸收的应用中使用此系列产品。

ERZE14A621参数

参数
压敏电压 620V
最大交流电压 385V
能量 382J
最小压敏电压 558V
浪涌电流 7.5KA
最大压敏电压 682V
电路数 1
不同频率时的电容 650pF@1kHz
最大直流电压 505V
长*宽*高 17.5mm*7.5mm*20.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ERZE14A621厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERZE14A621数据手册

厂牌 PDF简要描述 下载
PANASONIC 压敏电阻 PANASONIC ERZE14A621 ERZE14A621数据手册

ERZE14A621封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.8488 ¥ 6.8851
100+ $ 0.7296 ¥ 6.1651
500+ $ 0.6864 ¥ 5.5584
库存: 209
