首页  >  产品百科  >  DS2E-SL2-DC5V

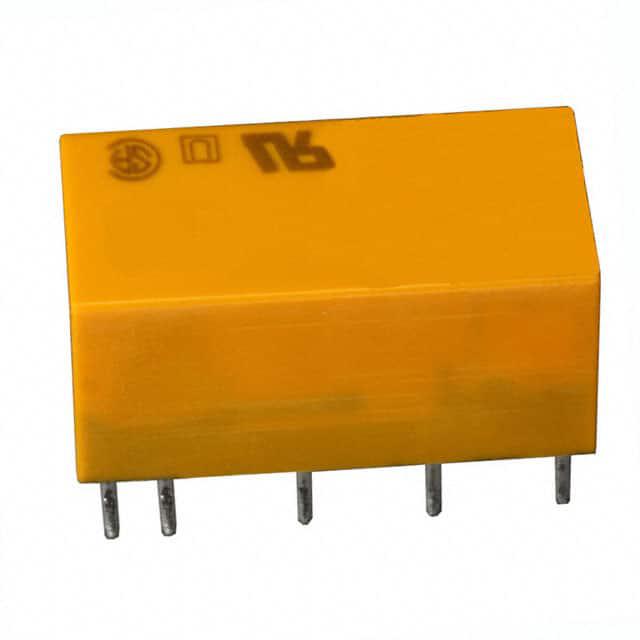

DS2E-SL2-DC5V

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: 5ms 10ms 2A 220V 5V 2 Form C (DPDT-NO, NC) 139Ω 36mA 250V DIP 通孔安装 20mm(长度)*9.9mm(高度)
供应商型号: 4389955
供应商: element14
标准整包数: 1
PANASONIC 信号继电器 DS2E-SL2-DC5V

DS2E-SL2-DC5V概述

    电子元器件产品技术手册:ASCTB17E

    产品简介


    ASCTB17E是一款由Panasonic生产的电磁继电器(Relay),具有多种形式和规格,适用于多种不同的应用场景。它包括单极双掷(1 Form C)和双极双掷(2 Form C)接触方式,并且提供标准型(M)和高灵敏度型(S)两种版本。这款继电器主要功能是用于电信设备、测量装置、办公设备、计算机及相关设备以及工业设备中,进行开关控制及信号转换。

    技术参数


    ASCTB17E的主要技术参数如下:
    | 参数 | 规格 |

    | 额定操作功率 | 单稳态(M型): 400 mW(1 Form C)/ 360 mW(2 Form C)
    双稳态(S型): 200 mW(1 Form C)/ 180 mW(2 Form C)|
    | 额定线圈电压 | 1.5 V DC ~ 48 V DC |
    | 接触方式 | 1 Form C / 2 Form C |
    | 接触材料 | Ag+Au镀层 |
    | 初始接触电阻 | ≤ 50 mΩ (6 V DC @ 1 A) |
    | 最大切换电压 | 220 V DC / 250 V AC |
    | 最大切换电流 | 3 A |
    | 隔离电阻 | ≥ 100 MΩ (500 V DC) |
    | 绝缘击穿电压 | 1,000 Vrms(1 Form C: 500 Vrms) |
    | 工作温度范围 | -40°C ~ +70°C |

    产品特点和优势


    - 多样化规格:ASCTB17E提供多种规格以满足不同应用需求,包括不同电压等级、接触方式和敏感度类型。
    - 可靠性和耐用性:其最大预期机械寿命为10^8次(1 Form C latching),电气寿命为5×10^5次额定负载,这表明了其在严苛环境下的可靠性和耐用性。
    - 适应性强:能够在宽泛的工作环境中正常运行,包括不同的湿度和温度条件。

    应用案例和使用建议


    - 应用案例:广泛应用于电信设备、测量装置、办公设备、计算机及相关设备以及工业设备中,进行信号和电力的开关控制。
    - 使用建议:在安装过程中需注意确保正确连接线圈,避免错误接线导致的误动作或故障。此外,在高频率切换应用中,需要根据实际负载调整电压和电流以保持稳定性。

    兼容性和支持


    - 兼容性:ASCTB17E具有良好的通用性,可以轻松集成到现有设备中。
    - 支持服务:制造商提供详尽的技术支持文档,包括使用注意事项和一般应用指南,帮助用户正确使用和维护该产品。

    常见问题与解决方案


    1. 问题:继电器出现误动作。
    - 解决方案:检查线圈连接是否正确,避免反向连接。
    2. 问题:继电器操作时产生异常噪音。
    - 解决方案:确认是否按照规格书中的要求正确安装,确保线圈周围无金属物体干扰。

    总结和推荐


    ASCTB17E是一款高性能、多功能的电磁继电器,非常适合用于各种工业和消费电子产品中。其广泛的规格选择、可靠的设计和良好的支持服务使其在市场上具有很强的竞争力。对于需要稳定开关控制的应用场合,强烈推荐使用ASCTB17E。

DS2E-SL2-DC5V参数

参数
交流线圈电压 -
触头外形 2 Form C (DPDT-NO, NC)
直流开关电压 220V
释放时间 5ms
线圈电流 36mA
负载电流额定值 -
绝缘 -
运行时间 10ms
最大开关电流 2A
交流开关电压 250V
插入损耗 -
线圈电阻 139Ω
直流线圈电压 5V
长*宽*高 20mm(长度)*9.9mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 盒装,散装,袋装

DS2E-SL2-DC5V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DS2E-SL2-DC5V数据手册

厂牌 PDF简要描述 下载
PANASONIC 信号继电器 PANASONIC DS2E-SL2-DC5V DS2E-SL2-DC5V数据手册

DS2E-SL2-DC5V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 83.079
5+ ¥ 80.8452
10+ ¥ 73.01
20+ ¥ 68.6
50+ ¥ 63.98
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
