首页  >  产品百科  >  JQ1-18V-F

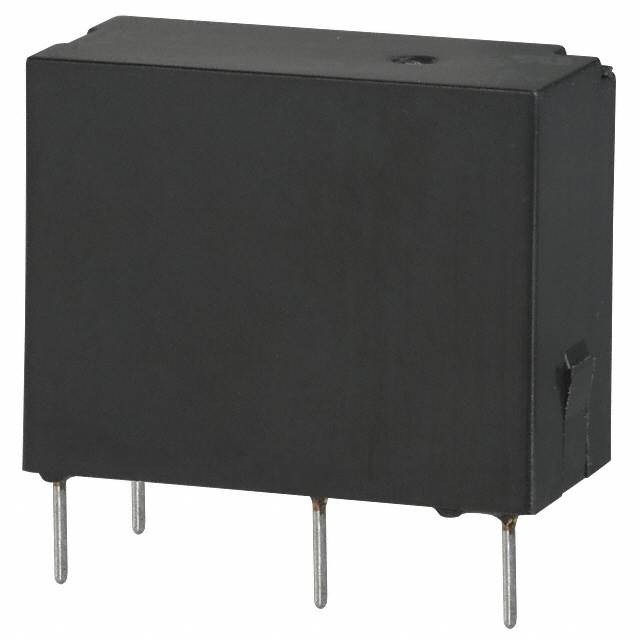

JQ1-18V-F

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装 20mm(长度)*16mm(高度)
供应商型号: JQ1-18V-F-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 其他继电器 JQ1-18V-F

JQ1-18V-F概述

    # Panasonic JQ Relays 技术手册

    1. 产品简介


    基本介绍
    Panasonic 的 JQ 系列继电器是一款高性能的小型功率继电器,适用于广泛的工业和家用电器领域。其设计小巧紧凑,提供 1 Form A 和 1 Form C 两种接触形式,额定电流分别可达 5A 和 10A。该系列继电器广泛应用于空调、冰箱、微波炉、加热器等设备中。
    主要功能
    - 高电噪声免疫力:适用于各种恶劣环境下的可靠操作。
    - 高切换容量:在紧凑的设计中实现高效的开关控制。
    - 高灵敏度:标准型最低启动功耗为 200mW(1 Form A),高容量型为 400mW(1 Form C)。
    - 高浪涌电压能力:高达 8,000V,确保在高电压环境下的安全性。
    应用领域
    - 空调系统
    - 冰箱和冷冻设备
    - 微波炉和厨房电器
    - 家用和工业加热设备

    2. 技术参数


    规格与参数
    | 参数项 | 规格值 |

    | 接触形式 | 1 Form A / 1 Form C |
    | 额定电压 | 5V, 6V, 9V, 12V, 18V, 24V, 48V |
    | 启动电压(20°C) | 标准型:额定电压的 75% 初始值 |
    高容量型:额定电压的 80% 初始值 |
    | 最小保持电压(20°C) | 5% 额定电压初始值 |
    | 吸合时间 | ≤ 20ms |
    | 释放时间 | ≤ 10ms |
    | 最大绝缘电阻 | ≥ 1,000 MΩ |
    | 转换电压 | ≤ 250V AC, ≤ 110V DC |
    性能指标
    - 额定切换能力:
    - 1 Form A:5A@125V AC, 2A@250V AC, 5A@30V DC
    - 1 Form C:10A@125V AC, 5A@250V AC, 5A@30V DC
    - 最大切换功率:625VA(NO 侧),150W(NO 侧)
    - 绝缘耐压:1,000Vrms(接触间),4,000Vrms(接触与线圈间)
    工作环境
    - 温度范围:标准绝缘型:-40°C 至 +70°C;高级绝缘型:-40°C 至 +85°C
    - 湿度范围:5% 至 85% RH(不结霜)

    3. 产品特点和优势


    独特功能
    - 小型化设计:在紧凑的空间内实现高效的电力控制。
    - 高可靠性:通过严格的 UL、CSA、VDE 和 SEMKO 认证。
    - 低功耗:低至 200mW 的启动功耗,适合节能应用。
    市场竞争力
    - 广泛应用:适用于多种电器设备,满足不同需求。
    - 高性能:出色的电噪声抑制能力和高浪涌电压能力,适应复杂工况。

    4. 应用案例和使用建议


    典型应用案例
    - 空调系统:用于控制压缩机或风扇电机的运行状态。
    - 冰箱:实现冷藏室和冷冻室的温度调节。
    - 微波炉:作为主电源开关,确保安全运行。
    使用建议
    - 在高电压环境中使用时,注意选择适当的额定电压,避免过载。
    - 避免在极端高温环境下长期运行,以延长使用寿命。

    5. 兼容性和支持


    兼容性
    - JQ 系列继电器可与其他标准电子元器件无缝集成,适用于多种电路设计。
    - 支持主流国际认证标准,便于全球范围内使用。
    支持与维护
    - Panasonic 提供全面的技术支持和售后服务,包括在线资源、电话咨询和技术文档下载。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动电压过高 | 检查接线是否正确,调整电源电压 |
    | 释放时间过长 | 更换更高灵敏度的继电器型号 |
    | 绝缘电阻下降 | 清理接触点或更换新的继电器 |

    7. 总结和推荐


    产品评估
    Panasonic JQ 系列继电器以其卓越的性能和可靠性,在工业和消费电子领域表现出色。其紧凑设计、高切换能力和宽广的工作温度范围使其成为多种应用的理想选择。
    推荐结论
    我们强烈推荐使用 Panasonic JQ 系列继电器,尤其是在需要高效、稳定和可靠电力控制的场合。无论是家用电器还是工业设备,它都能提供出色的表现和长久的使用寿命。
    通过以上详细解析,我们可以看到 Panasonic JQ 系列继电器不仅技术先进,还具备广泛的应用潜力。选择该产品将为您的项目带来显著的优势和价值。

JQ1-18V-F参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 20mm(长度)*16mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 盒装

JQ1-18V-F厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JQ1-18V-F数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JQ1-18V-F JQ1-18V-F数据手册

JQ1-18V-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7476 ¥ 31.6672
10+ $ 3.51 ¥ 29.6595
25+ $ 3.0044 ¥ 24.8986
50+ $ 2.854 ¥ 23.6523
100+ $ 2.7037 ¥ 22.4068
库存: 200
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 31.66
