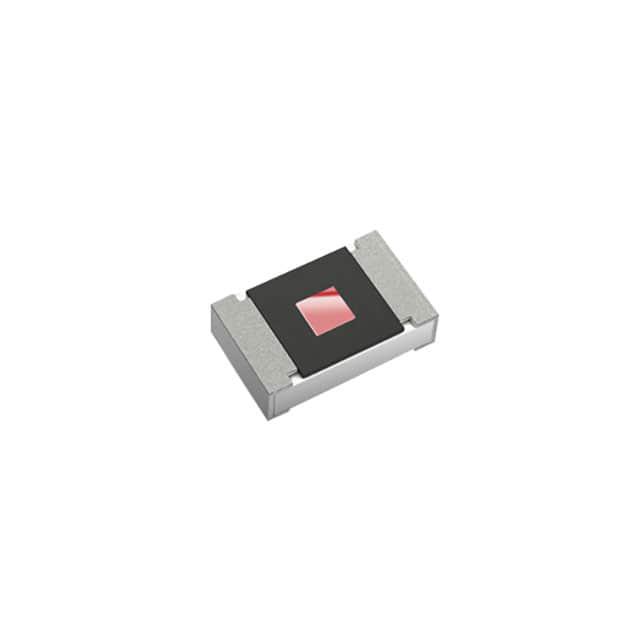

ERJ-U3RD1000V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 100Ω ±0.5% 100mW ±50ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 667-ERJ-U3RD1000V
供应商: Mouser
标准整包数: 1
PANASONIC 贴片电阻 ERJ-U3RD1000V

ERJ-U3RD1000V概述

    片式电阻器技术手册解析

    产品简介


    类型和主要功能
    片式电阻器是一种小巧高效的无源电子元件,主要用于限流、分压和匹配电路中的阻抗。它们被广泛应用于各种消费电子产品、工业控制设备、汽车电子、医疗设备等领域。
    应用领域
    - 消费电子:智能手机、平板电脑、电视、音响等。
    - 工业自动化:工业控制系统、传感器网络、机器视觉等。
    - 交通运输:车载娱乐系统、汽车电子控制系统等。
    - 医疗设备:监护仪、诊断设备、治疗仪器等。
    - 通信设备:路由器、交换机、基站等。

    技术参数


    以下表格列出了片式电阻器的主要技术规格:
    | 型号 | 形状 | 额定功率 (W) | 电阻温度系数 (×10^-6/°C) | 电阻值范围 (Ω) | 最高工作温度 (℃) |
    |
    | ERJXGN | 0402 | 0.031 | ±1 | 10 ~ 1M | +125 |
    | ERJ1GN | 0603 | 0.05 | ±1 | 10 ~ 1M | +125 |
    | ERJ2RC | 1005 | 0.1 | ±1 | 1 ~ 9.76 | +155 |
    | ERJ3EK | 1608 | 0.1 | ±1 | 10 ~ 1M | +155 |
    | ERJ6EN | 2012 | 0.125 | ±1 | 10 ~ 2.2M | +155 |
    | ERJ8EN | 3216 | 0.25 | ±1 | 10 ~ 2.2M | +155 |

    产品特点和优势


    - 高可靠性:采用先进的薄膜技术和三层电极结构,确保在高温、高湿环境下的性能稳定性。
    - 高精度:薄膜工艺保证了低电阻值容差和低温度系数,确保精确的阻值控制。
    - 抗ESD性:高耐久设计使其具备良好的抗静电放电能力。
    - 耐硫化性:采用耐硫化性电极材料,提高抗腐蚀能力。
    - 适用标准:符合IEC 60115-8、JIS C 5201-8、JEITA RC-2134C等标准,已经通过AEC-Q200认证。

    应用案例和使用建议


    应用案例
    片式电阻器在工业控制系统中常用作信号调理电路中的分压元件。例如,在一个温度监控系统中,电阻器作为传感元件的一部分,用来将温度信号转化为电压信号进行测量。
    使用建议
    - 环境温度:在超过70℃的工作环境下,请遵循负荷降低曲线来减少额定功率,确保长期稳定性。
    - 焊接条件:使用推荐焊接条件进行焊接,避免过高的峰值温度或过长的加热时间,以防止性能退化。
    - 防护措施:在使用过程中采取适当的防护措施,如静电防护,以避免不必要的损坏。

    兼容性和支持


    - 兼容性:片式电阻器适用于多种类型的电路板设计,与其他标准元件兼容良好。
    - 支持:购买和使用过程中如有疑问,可随时联系供应商获取技术支持和详细规格书。

    常见问题与解决方案


    - 问题1:电阻器外观是否有缺陷?
    解决办法:检查包装上的外观尺寸标准,并与实际产品对照。

    - 问题2:焊接后性能不稳定?
    解决办法:确认焊接条件是否符合推荐标准,检查焊接过程中是否存在机械或电性损伤。

    总结和推荐



    总结


    片式电阻器以其小巧、高可靠性和高精度等特点,非常适合用于对性能要求较高的应用场合。特别是在消费电子和工业控制领域中表现尤为突出。
    推荐
    强烈推荐使用片式电阻器,特别是ERJ系列,因其卓越的性能和广泛的应用场景,能够满足不同用户的多样化需求。如果您需要更多详细的技术规格和支持,建议直接联系供应商获取最新的产品规格书。

ERJ-U3RD1000V参数

参数
电阻值 100Ω
精度 ±0.5%
额定功率 100mW
温度系数 ±50ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-U3RD1000V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-U3RD1000V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-U3RD1000V ERJ-U3RD1000V数据手册

ERJ-U3RD1000V封装设计

查看详情并下载
Symbol
Footprint
3D Model
