首页  >  产品百科  >  AQV255GSZ

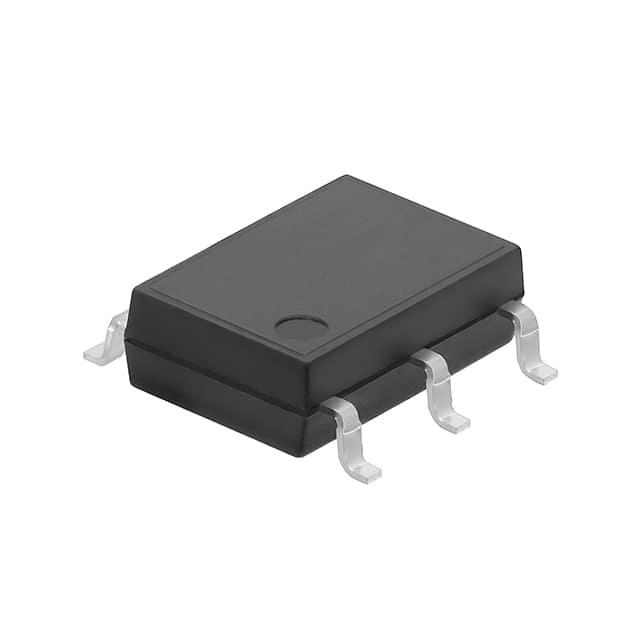

AQV255GSZ

产品分类: 固态继电器
厂牌: PANASONIC
产品描述: AC,DC 150mΩ 0V~80V 1.25A 1.32V(DC) SOP-6 贴片安装,黏合安装 6.3mm*4.4mm*2.1mm
供应商型号: AQV255GSZ-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 固态继电器 AQV255GSZ

AQV255GSZ概述


    产品简介


    ASCTB145E 201703-T 高容量小型SOP6型继电器是一种先进的电子元器件,采用高容量设计,特别适用于需要小型化和高性能的应用场景。该产品具备高负载能力(最大3A),支持交流和直流双用,能够替代传统的汞和机械式继电器。其主要功能是在电路中进行电流控制和信号切换,广泛应用于安防设备、火灾报警系统和测量仪器等领域。

    技术参数


    以下为该产品的关键技术规格:
    | 参数 | 规格 |

    | 封装类型 | SOP6针脚封装 |
    | 负载电压 | AC 50V/80V,DC最高40V/64V |
    | 连续负载电流 | A连接:3.0A(50V)/1.25A(80V) |
    | 峰值负载电流 | 6A(100ms内) |
    | 输入驱动电流 | 正常工作:0.5mA至3mA |
    | 输入驱动电压 | 最大5V |
    | 输入功率耗散 | 75mW |
    | 输出电阻 | A连接:0.04Ω(最大0.07Ω) |
    | 隔离电压 | 1,500VRMS |
    | 工作温度范围 | 操作:-40℃至+85℃ |
    | 存储温度范围 | -40℃至+100℃ |

    产品特点和优势


    1. 高容量:能够在小型SOP6封装内承载高达3A的连续负载电流,满足多种高电流需求。
    2. 低功耗:输入功率耗散仅为75mW,极大降低了功耗。
    3. 快速开关:典型开关时间为1.5ms(接通),0.08ms(断开),适合高频应用。
    4. 可靠性高:具有卓越的抗冲击性能和长使用寿命,取代传统机械继电器。
    5. 兼容性强:符合RoHS标准,适用于环保要求严格的现代工业。

    应用案例和使用建议


    应用案例:
    - 安全设备:用于智能家居系统的门锁控制或报警装置。
    - 火灾预防系统:作为火警信号触发后的电路切换设备。
    - 测量仪器:例如用于实验室的测试设备切换通道。
    使用建议:
    1. 散热设计:尽管功耗较低,但仍需注意长时间使用时的温升问题,必要时可增加散热片。
    2. 驱动电路优化:确保LED驱动电路稳定,避免过流导致设备损坏。
    3. 布局优化:在PCB设计时,应合理安排元件间距以减少电磁干扰。

    兼容性和支持


    该继电器与大多数主流电子设备兼容,可直接替换传统机械继电器,简化电路设计。Panasonic提供详尽的技术文档和在线技术支持,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关时间慢 | 检查驱动电流是否达到推荐值(至少0.5mA)。 |
    | 泄漏电流偏大 | 确保环境湿度适宜,并检查电路板清洁度。 |
    | 设备无法正常接通 | 检查接线是否正确并验证负载电压是否匹配。 |

    总结和推荐


    综上所述,ASCTB145E 201703-T继电器凭借其高容量、低功耗和快速响应等特点,在小型化应用中表现优异。尤其在安防和测量领域,其优越的性能使其成为理想选择。强烈推荐此产品用于需要高可靠性和紧凑设计的场景。如果您需要更多技术支持或定制服务,请联系Panasonic官方授权分销商Mouser Electronics获取帮助。

    参考资料:Panasonic技术手册 ASCTB145E 201703-T

AQV255GSZ参数

参数
输出类型 AC,DC
负载电压 0V~80V
输入电压 1.32V(DC)
控制电压 -
开关功能 -
最大导通电阻 150mΩ
负载电流额定值 1.25A
长*宽*高 6.3mm*4.4mm*2.1mm
通用封装 SOP-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AQV255GSZ厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AQV255GSZ数据手册

厂牌 PDF简要描述 下载
PANASONIC 固态继电器 PANASONIC AQV255GSZ AQV255GSZ数据手册

AQV255GSZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.1617 ¥ 34.8281
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
