JS1-5V-F

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Panasonic 功率继电器, 5V 直流线圈电压, 切换电流5A, 单刀双掷
供应商型号: JS1-5V-F
供应商: 国内现货
标准整包数: 500

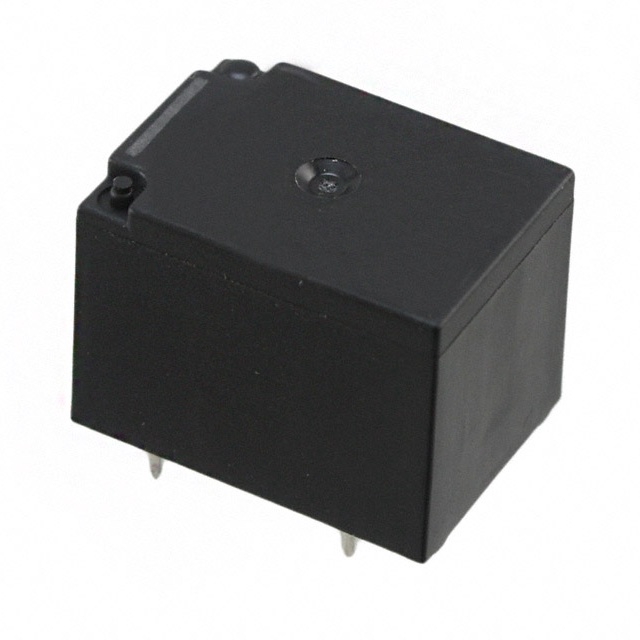

PANASONIC 其他继电器 JS1-5V-F

JS1-5V-F概述

    Panasonic JS Relays 产品技术手册

    产品简介


    Panasonic JS系列继电器是一款多功能的功率继电器,适用于多种应用场合,如家用电器、自动售货机和办公机械等。该系列产品具有通用终端间距、出色的热稳定性和跟踪性能,并通过EN60335-1标准认证。它还具备低操作功耗、高切换功率容量和长寿命设计,是各种电力控制系统的理想选择。

    技术参数


    - 接触配置:1 Form A、1 Form C;1 Form A长寿命
    - 额定线圈电压:5 V、6 V、9 V、12 V、18 V、24 V、48 V
    - 接触电阻:最大100 mΩ(以6 V DC 1 A测量)
    - 接触材料:AgSnO2型
    - 接触额定值:10 A 125 V AC,6 A 277 V AC,10 A 250 V AC(仅NO),5 A 30 V DC
    - 最大切换功率:2,500 VA,150 W(NO),1,662 VA,150 W(NC)
    - 最大切换电压:277 V AC,100 V DC(0.5 A)
    - 最大切换电流:10 A(AC),5 A(DC)
    - 最小切换负载(参考值):100 mA,5 V DC
    - 绝缘电阻:初始值,最小100 MΩ(测量部分与耐压强度相同)
    - 耐压强度:初始值,触点间750 Vrms(检测电流:10 mA);触点与线圈之间1,500 Vrms(检测电流:10 mA)
    - 时间特性:初始值,操作时间最大10 ms(额定线圈电压,20°C,无反弹);释放时间最大10 ms(额定线圈电压,20°C,无反弹,无二极管)

    产品特点和优势


    - 广泛适用性:适用于家用电器、自动售货机和办公机械等多种应用领域。
    - 高可靠性:卓越的热稳定性和跟踪性能,符合EN60335-1标准。
    - 低功耗:高灵敏度型号仅需400 mW/200 mW的操作功耗。
    - 长寿命设计:10^7次的机械寿命,确保长期稳定的运行。
    - 高防护等级:具有防流体污染和密封结构,适合恶劣环境应用。

    应用案例和使用建议


    - 家用电器:用于家电控制电路,如洗衣机、空调等,实现远程控制和自动化。
    - 自动售货机:作为售货机内部控制系统的一部分,控制各种商品的释放和状态监控。
    - 办公机械:用于打印机、复印机等办公设备的电源管理和故障保护。
    使用建议:
    - 在连续电流工作的情况下,建议使用磁保持型自锁继电器以减少线圈老化风险。
    - 确保施加的线圈电压在最大允许电压范围内,以避免过热导致线圈损坏。
    - 维持正常温度和湿度条件,避免在极端环境下使用,特别是在0°C以下使用时防止结冰现象发生。

    兼容性和支持


    - 兼容性:该产品可与各类PC板终端配套使用,适配多种电气连接方式。
    - 支持:制造商提供详尽的技术支持文档和指导,帮助客户正确使用和维护产品。

    常见问题与解决方案


    - 问题1:长时间使用后出现线圈老化。
    解决方案:定期检查线圈状况,必要时更换新线圈。
    - 问题2:环境温度过高导致操作电压变化。
    解决方案:在设计电路时考虑温度变化对操作电压的影响,确保电压稳定。
    - 问题3:接触电阻增加。
    解决方案:定期清洁和检查接触点,确保良好接触。

    总结和推荐


    Panasonic JS系列继电器凭借其广泛的适用性、高可靠性及长寿命设计,成为市场上极具竞争力的产品之一。无论是家用电器还是工业控制系统,该系列产品均能提供可靠的电力控制解决方案。建议在需要高性能、高可靠性的电力控制应用中选用Panasonic JS系列继电器。

JS1-5V-F参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 22mm*16mm*16.4mm
安装方式 通孔安装
零件状态 停产
包装方式 盒装,散装

JS1-5V-F厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JS1-5V-F数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JS1-5V-F JS1-5V-F数据手册

JS1-5V-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 4.1237
1000+ ¥ 4
库存: 21500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2061.85
