ASQM11620

产品分类: 限位开关
厂牌: PANASONIC
产品描述: On-Mom SPST-NC 1.22N 1.6mm 150000Cycles 50mA(DC) 导线安装,底座安装 12.9mm(长度)*8.5mm(高度)
供应商型号: ASQM11620
供应商: Master
标准整包数: 5

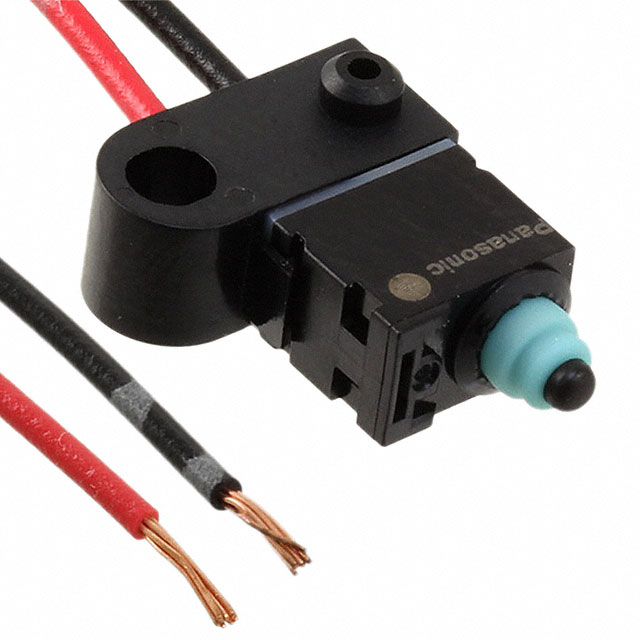

PANASONIC 限位开关 ASQM11620

ASQM11620概述

    # Panasonic ASQM1 Turquoise Stroke Mini Switches 技术手册

    产品简介


    Panasonic ASQM1 系列的 Turquoise Stroke Mini Switch 是一款高性能的微型开关,旨在满足多种工业和消费类应用的需求。该系列产品提供终端型(焊锡端子)和带导线型两种选择,其设计通过从 1 Form C 接触切换到 1 Form A 或 1 Form B 接触,实现了小型化和高接触可靠性。产品适用于汽车、家用电器、电动工具等多个领域。
    主要特点
    - 尺寸紧凑:与传统产品相比,体积减少了约45%(终端型)。
    - 联动功能:即使尺寸较小,也能通过金属凸轮等不同运动部件实现操作。
    - 高可靠性:接触力不依赖于操作行程,且能有效支持低水平切换负载。
    - 防护性能:符合 IP67 标准,具备优秀的密封性能以应对恶劣环境。
    - 静音运行:滑动接触方式确保无噪音操作。

    技术参数


    以下是 ASQM1 系列的关键技术参数汇总:
    | 参数 | 规格 |

    | 接触额定值 | 1 mA 至 50 mA,电压范围为 5V 至 16V |
    | 操作环境温度 | –40°C 至 +85°C |
    | 最大操作速度 | 30 至 500 mm/s |
    | 最大操作循环频率 | 每分钟 120 次 |
    | 电绝缘强度 | 初始状态:500 VRMS;峰值:1500 VRMS |
    | 绝缘电阻 | ≥100 MΩ @ 500 VDC |
    | 接触电阻 | ≤500 mΩ |
    | 电气开关寿命 | 最小 1.5 × 10⁵ 至 3 × 10⁵ 次 |
    | 振动/冲击抗性 | 符合相关标准 |

    产品特点和优势


    ASQM1 系列的特点使其在市场上具有显著的竞争优势:
    - 小型化设计:在保持可靠性的前提下大幅减小体积。
    - 多样化安装选项:支持多种类型的触点、操作杆及连接方式。
    - 卓越的耐用性:可在极端条件下长期稳定工作。
    - 多功能应用支持:广泛应用于汽车和家电行业。

    应用案例和使用建议


    典型应用领域
    - 汽车工业:如车门开闭检测、变速杆位置确认等。
    - 家庭电器:如吸尘器、空调、洗衣机、电动工具等。
    使用建议
    1. 在实际操作环境中验证电路设计的有效性。
    2. 为防止电弧引起的接触故障,在感应负载电路中加入保护元件。
    3. 确保操作杆受力方向垂直,避免倾斜压力导致寿命下降。

    兼容性和支持


    该产品兼容广泛的电气设备,并提供了全面的技术文档和支持服务。用户可以通过官方网站获取 CAD 数据及其他资源,帮助快速集成到项目中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关在高频下表现不稳定 | 增加滤波电路以减少噪声干扰 |
    | 密封性能不佳导致进水 | 确保正确安装并检查所有密封件 |
    | 操作手感过重 | 检查是否有足够的润滑剂 |

    总结和推荐


    总体而言,Panasonic ASQM1 系列的 Turquoise Stroke Mini Switch 以其紧凑的设计、优良的电气特性和广泛的适用范围成为市场上备受推崇的选择之一。无论是汽车行业还是家庭电器领域,它都能提供卓越的性能和可靠性。因此,强烈推荐给需要高质量微型开关的应用场合。

ASQM11620参数

参数
电气寿命 150000Cycles
机械寿命 -
最小行程 1.6mm
操作力 1.22N
开关功能 On-Mom
开关配置 SPST-NC
执行器角度 -
电流额定值 50mA(DC)
长*宽*高 12.9mm(长度)*8.5mm(高度)
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

ASQM11620厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ASQM11620数据手册

厂牌 PDF简要描述 下载
PANASONIC 限位开关 PANASONIC ASQM11620 ASQM11620数据手册

ASQM11620封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 2.8405 ¥ 24.059
50+ $ 2.6487 ¥ 22.0228
240+ $ 2.5546 ¥ 21.2292
480+ $ 2.532 ¥ 20.7346
720+ $ 2.5215 ¥ 20.6482
1200+ $ 2.5109 ¥ 20.5618
2640+ $ 2.5004 ¥ 20.4754
5040+ $ 2.5004 ¥ 20.4754
库存: 1200
起订量: 5 增量: 0
