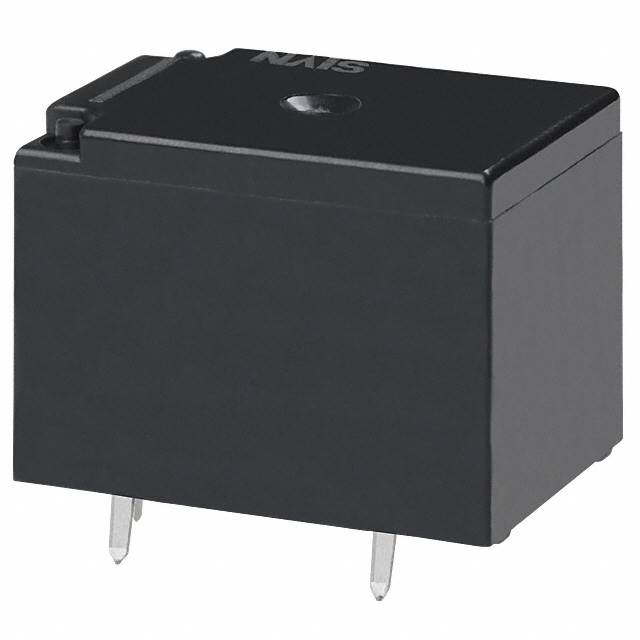

JSM1-12V-4

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Power Relay 12VDC 10A SPDT(22x16x16.4)mm THT Automotive
供应商型号: 910338
供应商: 海外现货
标准整包数: 0
PANASONIC 其他继电器 JSM1-12V-4

JSM1-12V-4概述

    JS-M Power Relay 技术手册

    1. 产品简介


    JS-M系列是Panasonic生产的汽车级电源继电器。这些继电器具有标准和高容量两种型号,可以广泛应用于汽车的各种电子系统。主要功能包括开关控制、保护电路等。其应用领域涵盖了汽车的多种关键部件,如电动车窗、汽车天窗、车门锁等。

    2. 技术参数


    - 基本规格
    - 额定电压:12V DC
    - 拾起电压(初始):6.3 V DC
    - 释放电压(初始):0.9 V DC
    - 额定操作电流:53.3 mA [±10%]
    - 线圈电阻:225 Ω [±10%]
    - 额定功率:640 mW
    - 使用电压范围:10到16 V DC
    - 电气特性
    - 接触电阻(初始):最大200 mΩ(经过5次操作后)
    - 最大接触压降:0.2 V DC(在10 A 12 VDC下)
    - 接触材料:无镉银合金
    - 额定切换容量(电阻负载):10A 16V DC(标准型),15A 16V DC(高容量型)
    - 最大承载电流:25 A(室温2分钟),15 A(室温1小时),20 A(85°C 185°F 2分钟),10 A(85°C 185°F 1小时)
    - 最大切换功率(电阻负载):160 mW(标准型),240 W(高容量型)
    - 最大切换电压:16V DC
    - 最小切换容量(电阻负载):1 A 12 V DC
    - 机械特性
    - 操作时间(20°C 68°F):最大10ms(在额定电压下,不包括接触弹跳时间)
    - 释放时间(20°C 68°F):最大10ms(在额定电压下,不包括接触弹跳时间,无二极管)
    - 冲击抗性:非破坏性98 m/s²(10G),破坏性980 m/s²(100G)
    - 振动抗性:非破坏性10 Hz至55 Hz(双振幅1.6 mm),破坏性10 Hz至55 Hz(双振幅2.0 mm)

    3. 产品特点和优势


    - 低拾取电压:适用于高温环境
    - 密封结构:提高耐久性和可靠性
    - 全球标准终端间距:易于集成
    - 高温适用性:可在85°C环境下正常工作
    - 高可靠性:经受各种环境条件的测试,确保长期稳定运行

    4. 应用案例和使用建议


    JS-M继电器广泛应用于汽车的多种电子系统,如电动车窗、汽车天窗、车门锁等。对于电动车窗的使用,建议根据实际负载进行测试以确定最佳操作参数;对于车门锁,应考虑温度变化对性能的影响,适当调整安装位置和方式。

    5. 兼容性和支持


    JS-M系列继电器具有通用的终端间距,可以轻松与其他标准终端设备连接。Panasonic提供全面的技术支持和售后服务,包括安装指南、故障排除等文档,确保用户能够顺利使用。

    6. 常见问题与解决方案


    - 问题1:继电器不能正常操作。
    - 解决方案:检查连接是否正确,确认供电电压在规定范围内,检查线圈是否有损坏。
    - 问题2:接触电阻过大。
    - 解决方案:清洁接触点,更换损坏的接触部分,重新安装继电器。
    - 问题3:继电器频繁跳闸。
    - 解决方案:检查负载是否超过额定值,确保环境温度在允许范围内。

    7. 总结和推荐


    JS-M系列继电器凭借其低拾取电压、高可靠性和广泛的适用范围,成为汽车电子系统中的理想选择。其在高温环境下的稳定性、可靠的机械特性和良好的电气性能使其在市场上具有很高的竞争力。综上所述,强烈推荐使用JS-M系列继电器,尤其适合于汽车相关应用。
    通过详细了解这些技术参数和特性,用户可以更好地利用JS-M继电器在各种应用中实现高效和可靠的性能。

JSM1-12V-4参数

参数
继电器类型 -
开关功能 -
通用封装 SPDT
安装方式 通孔安装
零件状态 停产
包装方式 散装

JSM1-12V-4厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JSM1-12V-4数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JSM1-12V-4 JSM1-12V-4数据手册

JSM1-12V-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
