AQY412SX

产品分类: 固态继电器
厂牌: PANASONIC
产品描述: AC,DC 2.5Ω 0V~60V 500mA 1.14V(DC) SOP-4 贴片安装 4.4mm*4.3mm*2.1mm
供应商型号: 26M-AQY412SX
供应商: 云汉优选
标准整包数: 1

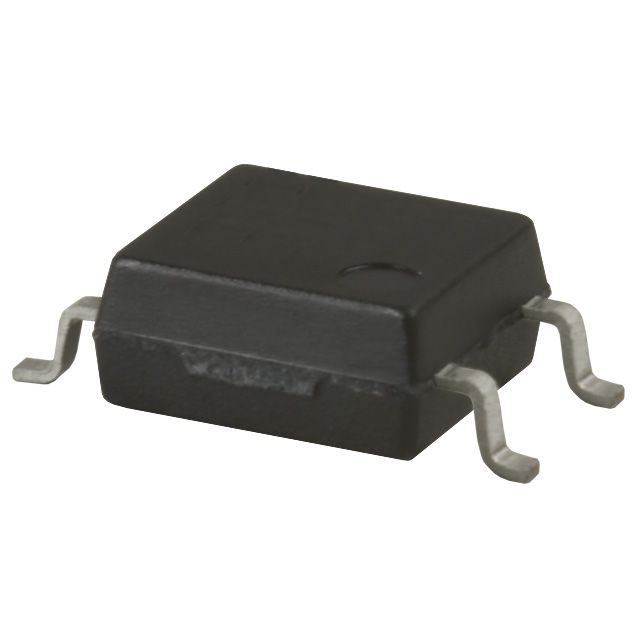

PANASONIC 固态继电器 AQY412SX

AQY412SX概述

    ASCTB140E 201703-T 产品技术手册解析

    1. 产品简介


    ASCTB140E 201703-T 是一种小型的固态光电继电器(PhotoMOS),专为各类需要精确控制和高可靠性的电路设计而开发。该系列继电器采用小型SOP4封装,具有低导通电阻和高隔离电压等特点,适用于电源管理、测量仪器、安全设备、电话设备及传感设备等领域。

    2. 技术参数


    - 负载电压:60V (AC/DC),350V (AC),400V (DC)
    - 连续负载电流:500mA (AC/DC),120mA (AC),100mA (DC)
    - 峰值负载电流:1.5A (AC),0.3A (AC),0.24A (DC),持续时间为100毫秒
    - 功率耗散:输出功率300mW,总功率350mW
    - 输入:
    - LED正向电流:50mA
    - LED反向电压:5V
    - 峰值正向电流:1A
    - 输出:
    - 开启状态阻抗:典型值1Ω (60V),18Ω (350V),26Ω (400V)
    - 关断状态漏电流:最大值1μA
    - 绝缘电压:1500Vrms
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C

    3. 产品特点和优势


    - 小型封装:采用SOP4小型封装,尺寸为4.3×4.4×2.1 mm,非常适合空间受限的应用场合。
    - 低导通电阻:通过双扩散选择掺杂(DSD)工艺实现,使得AQ系列在正常关闭状态下具有非常低的导通电阻。
    - 控制低电平模拟信号:低闭合回路偏移电压使得它可以精确地控制低电平模拟信号,确保无失真操作。
    - 低关断状态漏电流:最大关断状态漏电流仅为1μA,这在提高系统的能效和稳定性方面表现尤为突出。

    4. 应用案例和使用建议


    该继电器被广泛应用于电源管理、测量仪器、安全设备及电话设备等领域。例如,在电源管理系统中,可以用于电压切换和负载控制。使用时需要注意负载电压和电流不要超过规定的技术参数,以免损坏器件。
    使用建议:
    - 确保负载电流不超过规定值。
    - 注意散热问题,尤其是高负载电流情况下。
    - 在高温环境下使用时,要考虑到热影响对性能的影响。

    5. 兼容性和支持


    该产品与其他标准SOP4封装的元器件具有良好的兼容性,且与市场上大多数电源管理设备和测量仪器相兼容。制造商提供详尽的技术支持和维护服务,包括产品手册、应用指南和技术咨询等。

    6. 常见问题与解决方案


    - 问题1:器件在高负载电流下过热
    - 解决方案:增加外部散热措施,如散热片或风扇,以保持工作温度在合理范围内。
    - 问题2:导通电阻异常增大
    - 解决方案:检查输入电流是否符合要求,确认器件未受物理损伤。
    - 问题3:关断状态漏电流过大
    - 解决方案:检查器件是否在推荐的工作温度范围内使用,确认工作环境未有异常条件。

    7. 总结和推荐


    综上所述,ASCTB140E 201703-T 以其小巧的外形、优异的电气性能和高度可靠的特性,成为电源管理和自动化控制领域的理想选择。我们强烈推荐此款产品,尤其是在需要高精度和高可靠性控制的环境中。

AQY412SX参数

参数
输出类型 AC,DC
负载电压 0V~60V
输入电压 1.14V(DC)
控制电压 -
开关功能 -
最大导通电阻 2.5Ω
负载电流额定值 500mA
长*宽*高 4.4mm*4.3mm*2.1mm
通用封装 SOP-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AQY412SX厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AQY412SX数据手册

厂牌 PDF简要描述 下载
PANASONIC 固态继电器 PANASONIC AQY412SX AQY412SX数据手册

AQY412SX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.855
10+ ¥ 11.0082
100+ ¥ 10.7024
500+ ¥ 10.2743
1000+ ¥ 9.8792
库存: 2122
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 11.85
