首页  >  产品百科  >  ERJ-P08J510V

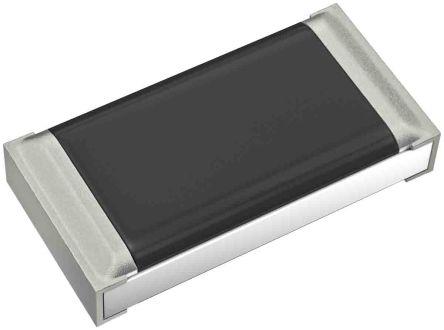

ERJ-P08J510V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 51Ω ±5% 666mW ±200ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: S-ERJ-P08J510V
供应商: Future
标准整包数: 5000
PANASONIC 贴片电阻 ERJ-P08J510V

ERJ-P08J510V概述

    Anti-Surge Thick Film Chip Resistors

    产品简介


    Anti-Surge Thick Film Chip Resistors 是一种高性能的厚膜芯片电阻器,适用于广泛的电子设备,如音频视频设备、家用电器、办公设备及信息通信设备等。这些电阻器具备优异的静电放电(ESD)防护特性,能够承受高达±3kV的电压冲击,使其成为需要高可靠性的应用的理想选择。

    技术参数


    - 尺寸和功率等级:
    - ERJPA2 (0402):0.20 W
    - ERJP03 (0603):0.20 W
    - ERJPA3 (0603):0.25 W
    - ERJP06 (0805):0.50 W
    - ERJP08 (1206):0.66 W
    - ERJP14 (1210):0.50 W
    - 电阻值和容差:
    - 容差范围:±0.5%、±1%、±5%
    - 例子:222 → 2.2 kΩ,1002 → 10 kΩ
    - 包装方法:
    - 拳击带穿孔包装:4mm间距,5000个/卷
    - 拳击带穿孔包装:2mm间距,10000个/卷
    - 压花载带包装:4mm间距,5000个/卷

    产品特点和优势


    - 出色的抗浪涌能力:与标准金属薄膜电阻相比,具备更高的抗静电放电能力。
    - 高可靠性:采用金属釉厚膜电阻体和三层电极设计。
    - 适用性强:适合回流焊和波峰焊工艺。
    - 多样化规格:多种尺寸和功率等级可供选择,满足不同应用需求。

    应用案例和使用建议


    - 应用案例:用于车载娱乐系统、医疗设备、航天设备、电动加热装置等需要高度可靠性的场合。
    - 使用建议:
    - 确保电路板上的散热条件良好,避免电阻器因高温而损坏。
    - 在焊接时遵循推荐的焊接条件,确保焊接质量。

    兼容性和支持


    - 兼容性:与多种电路板和焊接工艺兼容,易于集成。
    - 支持:厂家提供详细的规格和测试结果,确保客户了解产品的详细信息。

    常见问题与解决方案


    - 问题1:电阻器温度过高导致损坏。
    - 解决方案:优化电路设计,确保电阻器周围环境温度不超过允许范围。

    - 问题2:焊接过程中电阻器损坏。
    - 解决方案:使用合适的焊接条件,避免长时间高温焊接。

    总结和推荐


    Anti-Surge Thick Film Chip Resistors 在多个方面表现卓越,尤其在抗浪涌能力和高可靠性方面。它们广泛应用于多种电子设备,从家用电器到工业控制,都能提供可靠的性能保障。如果你正在寻找一款能在极端条件下保持稳定的电阻器,这款产品是一个非常不错的选择。因此,强烈推荐使用这款产品。

ERJ-P08J510V参数

参数
电阻值 51Ω
精度 ±5%
额定功率 666mW
温度系数 ±200ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-P08J510V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-P08J510V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-P08J510V ERJ-P08J510V数据手册

ERJ-P08J510V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0122 ¥ 0.1068
15000+ $ 0.0119 ¥ 0.1029
25000+ $ 0.0116 ¥ 0.1001
75000+ $ 0.011 ¥ 0.0954
125000+ $ 0.0107 ¥ 0.0903
库存: 15000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 534
