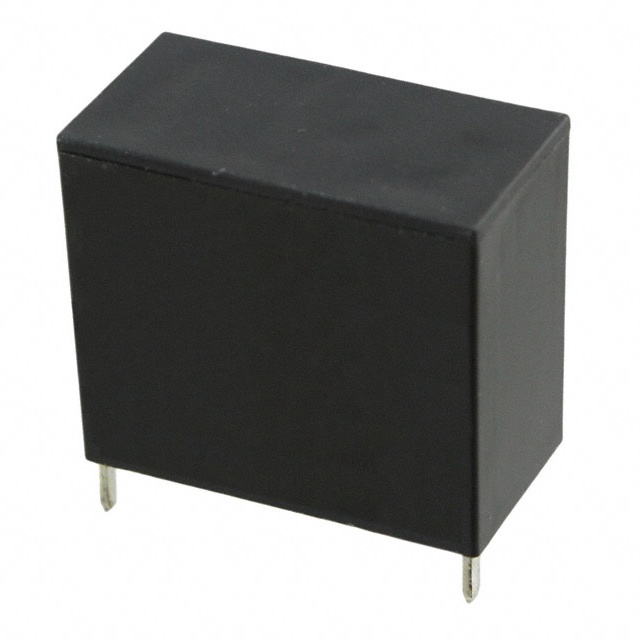

JM1AN-TMP-DC48V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装
供应商型号: JM1AN-TMP-DC48V-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 其他继电器 JM1AN-TMP-DC48V

JM1AN-TMP-DC48V概述

    Compact Power Relay for Inductive Load: JM Relays

    1. 产品简介


    产品类型:紧凑型功率继电器
    主要功能:适用于控制感性负载,具备高容量、耐冲击电流的特点。
    应用领域:广泛应用于空调压缩机和加热器控制、热风式加热器电源控制、微波炉磁控管控制,以及办公自动化设备(如复印机和传真机)的灯和电机控制。

    2. 技术参数


    - 外形尺寸:
    - Slim TMP 类型:16×30.4×26.5 mm (.630×1.197×1.043 英寸)
    - Flat TMP 类型:28.5×31×17.2 mm (1.122×1.220×.677 英寸)
    - Flat TM 类型:28.5×31×16.8 mm (1.122×1.220×.661 英寸)
    - 额定参数:
    - 额定电压:5 V DC 至 48 V DC
    - 吸合电压:3.5 V DC 至 33.6 V DC
    - 拉脱电压:0.5 V DC 至 4.8 V DC
    - 工作电流:180 mA 至 2,560 mA
    - 线圈电阻:27.8 Ω 至 2,560 Ω
    - 额定操作功率:900 mW
    - 最大允许电压:5.5 V DC 至 52.8 V DC
    - 电气特性:
    - 额定切换容量:20 A @ 250 V AC
    - 最大切换功率:5,000 VA
    - 最大切换电压:250 V AC
    - 最大切换电流:20 A
    - 最小切换容量:100 mA, 5 V DC
    - 期望寿命:机械寿命 106 次 @ 180 cpm;电气寿命 105 次 @ 20 cpm(感性负载)
    - 起动时间:最大 20 ms (大约 8 ms)
    - 释放时间:最大 10 ms (大约 3 ms)
    - 工作环境:
    - 温度范围:-40°C 至 +60°C
    - 湿度范围:5% 至 85% RH
    - 冲击和振动:抗冲击最小值为 98 m/s² (10 G),抗振动为 10 到 55 Hz,双振幅 1.6 mm

    3. 产品特点和优势


    - 紧凑设计:体积小,适合空间受限的应用环境。
    - 高容量:能控制高达 20 A 的稳态电流和 70 A 的冲击电流。
    - 抗焊接触:采用高压接触和强制开启机制,确保长期稳定运行。
    - 高绝缘耐压:维持 6.4 mm 的绝缘距离,绝缘耐压达 5,000 V,抗浪涌能力大于 10,000 V。
    - 抗外部力:采用吸震机构,改善了 FASTON 接触时的机械性能。
    - 符合多种安全标准:通过 UL、CSA 认证,正在申请 TÜV 和 VDE 认证。
    - 经济安装:提供多种安装方式,适用于不同需求。

    4. 应用案例和使用建议


    应用案例:
    - 空调压缩机和加热器控制
    - 热风式加热器电源控制
    - 微波炉磁控管控制
    - 办公自动化设备中的灯和电机控制
    使用建议:
    - 在选择继电器型号时,需考虑负载的具体需求,如电流、电压及电源类型。
    - 注意继电器的环境适应性,避免在极端温度和湿度环境下长时间使用。
    - 定期检查并维护接线端子,以确保电气连接可靠。

    5. 兼容性和支持


    - 兼容性:
    本继电器适用于不同的安装方法,包括直接贴装和经济型布线。
    - 支持:
    厂商提供详细的用户手册和技术支持服务,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法吸合 | 检查供电电压是否正常 |
    | 触点焊接不良 | 定期清洁和维护触点 |
    | 绝缘耐压下降 | 检查周围环境是否有污染物 |

    7. 总结和推荐


    总结:JM系列继电器凭借其紧凑设计、高容量、良好的接触性能和高耐压能力,在各种应用场景中表现出色。无论是压缩机控制还是微波炉磁控管控制,这些继电器都能提供可靠的性能。
    推荐:鉴于其优异的技术参数和广泛应用领域,强烈推荐用于需要高可靠性、高效性能的电路控制场景。

JM1AN-TMP-DC48V参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

JM1AN-TMP-DC48V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JM1AN-TMP-DC48V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JM1AN-TMP-DC48V JM1AN-TMP-DC48V数据手册

JM1AN-TMP-DC48V封装设计

查看详情并下载
Symbol
Footprint
3D Model
