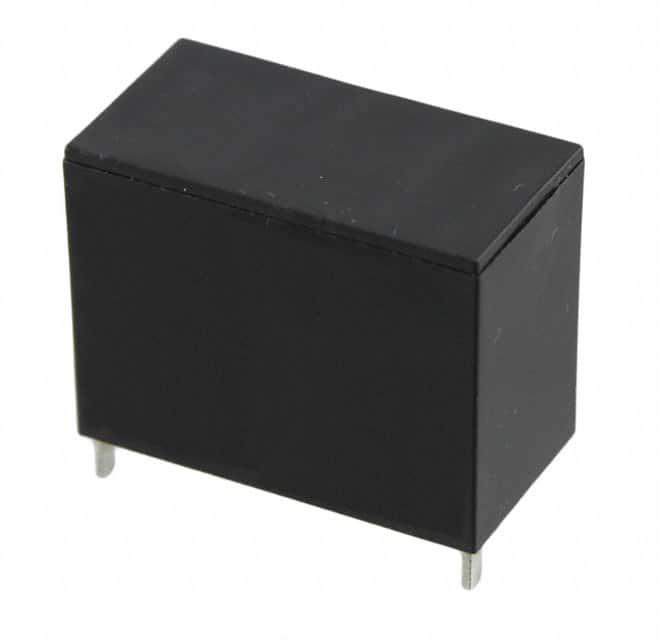

ALFG1PF12

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Panasonic 功率继电器, 12V 直流线圈电压, 切换电流22A, 单极常开
供应商型号: DSE-ALFG1PF12
供应商: 海外现货
标准整包数: 1
PANASONIC 其他继电器 ALFG1PF12

ALFG1PF12概述


    产品简介


    Panasonic LF-G (ALFG) 继电器
    Panasonic LF-G系列继电器是一款专为光伏逆变系统、不间断电源系统、家用电器及办公设备设计的高容量控制型继电器。该系列产品包括标准型和高容量型两种型号,能够实现紧凑的外形设计和高效的工作性能。它们的主要功能是用于控制和切换电路,特别是在需要处理大电流和高电压的应用场合。

    技术参数


    - 尺寸: 长 x 宽 x 高(15.7 x 30.1 x 23.3 毫米)
    - 额定电压: 9V DC, 12V DC, 18V DC, 24V DC
    - 接触方式: 1 Form A
    - 接触间距: 1.5 毫米 / 1.8 毫米
    - 接触电阻: 初始值 ≤ 100 毫欧姆
    - 绝缘电阻: 初始值 ≥ 1,000 兆欧姆(500V 直流测试)
    - 浪涌耐压: 最高 6 kV
    - 最大工作电流: 22A / 33A (250V AC)
    - 最大切换功率: 5,500 VA / 7,750 VA / 8,250 VA
    - 额定工作电压: 250V AC
    - 预期使用寿命: 机械寿命(接触间隙 1.5 mm / 1.8 mm 类型)≥ 106 次 (180 次/分钟)
    - 工作温度范围: –40°C 到 +60°C(额定线圈电压时);–40°C 到 +85°C(保持线圈电压时)

    产品特点和优势


    - 高容量控制: 该继电器在紧凑的设计下可以实现高达 22A / 33A 的控制能力。
    - 安全认证: 符合多种安全标准,包括 UL/C-UL 和 VDE 认证。
    - 节能设计: 线圈保持电压可降低到额定电压的 35%,有助于减少设备的能耗。
    - 长寿命设计: 额定使用寿命长,适合长时间连续工作的需求。
    - 环境适应性强: 广泛的温度和湿度范围适应多种环境条件。

    应用案例和使用建议


    应用案例
    1. 光伏逆变系统: 用于太阳能光伏发电系统的直流断开功能,确保安全和可靠的电力转换。
    2. 不间断电源系统 (UPS): 在紧急情况下提供稳定的电力供应,确保关键设备不中断运行。
    3. 家用电器和办公设备: 在各种家电和办公设备中提供可靠开关控制,例如冰箱、空调和打印机等。
    使用建议
    - 选择合适的额定电压: 根据具体应用选择合适的额定电压型号。
    - 注意温度影响: 由于线圈温度上升可能导致操作电压变化,建议在高温环境下适当调整电压。
    - 考虑负载类型: 在选择继电器时要考虑具体应用中的负载类型(如电阻性负载或感性负载),以确保正确的选择和性能。

    兼容性和支持


    - 兼容性: Panasonic LF-G 系列继电器具有广泛的兼容性,可以与其他标准电子元器件无缝集成。
    - 支持和维护: Panasonic 提供全面的技术支持和售后服务,确保用户能够在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 操作电压不稳定
    - 解决方案: 检查连接和供电线路,确保稳定的输入电压。如果温度变化显著,可能需要重新设定操作电压。
    2. 接触电阻过高
    - 解决方案: 清洁接触点,检查接触材料是否损坏或老化。必要时更换新的继电器。
    3. 绝缘性能下降
    - 解决方案: 确保使用环境符合规定的温度和湿度要求。如发现问题,及时更换并检查线路接线是否正确。

    总结和推荐


    综上所述,Panasonic LF-G 系列继电器以其紧凑的外形设计、高容量控制能力和多种安全认证,成为适用于光伏逆变系统、不间断电源系统和家用电器等多种应用的理想选择。凭借其优异的性能和广泛的适用性,我们强烈推荐这一系列产品给需要高性能继电器的用户。其卓越的电气特性和丰富的安全性认证使其成为市场上极具竞争力的产品。

ALFG1PF12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 30.1mm*15.7mm*23.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ALFG1PF12厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ALFG1PF12数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC ALFG1PF12 ALFG1PF12数据手册

ALFG1PF12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.231 ¥ 21.6388
库存: 3349
起订量: 39 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.63
