ALZN5F12W

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 DIP 通孔安装 28.8mm*12.5mm*15.7mm
供应商型号: 3288487
供应商: element14
标准整包数: 1

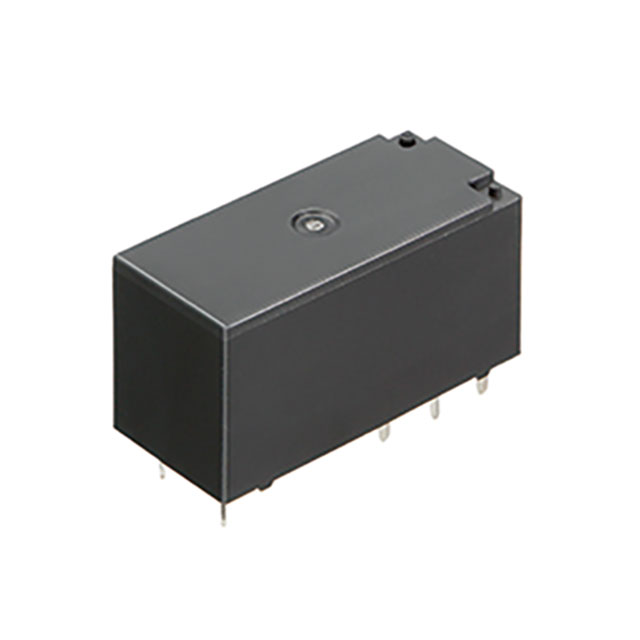

PANASONIC 其他继电器 ALZN5F12W

ALZN5F12W概述


    产品简介


    Panasonic LZ-N Relays 是一种功率继电器,适用于过载电流超过2A的应用。这些继电器广泛应用于家庭电器、办公设备和工业设备等领域。LZ-N系列继电器具有超低的外形设计(高度仅为15.7毫米),并且具备出色的热稳定性和耐潮湿性,能够在严苛的环境中保持稳定的运行状态。

    技术参数


    - 尺寸:宽12.5mm × 长28.8mm × 高15.7mm
    - 额定线圈电压:5V DC, 9V DC, 12V DC, 18V DC, 24V DC
    - 接触方式:1 Form C, 1 Form A
    - 绝缘等级:Class B绝缘、Class F绝缘
    - 保护结构:抗焊锡渣型
    - 包装方式:纸箱包装("W" 标识)
    - 启动电压:在冷启动时,最小为10%额定线圈电压,最大为70%额定线圈电压
    - 释放电压:在冷启动时,最小为10%额定线圈电压,最大为70%额定线圈电压
    - 操作时间:最大15ms
    - 释放时间:最大5ms
    - 开关能力(电阻负载):最大16A,250V AC
    - 接触电阻(初始值):最大100mΩ
    - 绝缘电阻(初始值):最小1,000MΩ(500V DC)

    产品特点和优势


    1. 低外形设计:高仅为15.7mm,适合紧凑空间应用。
    2. 高温耐受性:可以在高达105°C的温度下工作(Class F绝缘)。
    3. 高绝缘距离:最小10mm的爬电距离和击穿电压达到10,000V。
    4. 长期可靠:机械寿命至少100万次,电气寿命可达105次以上。

    应用案例和使用建议


    LZ-N系列继电器在家庭电器(如空调、洗衣机)、办公设备(如打印机、复印机)和工业设备(如生产线控制设备)中有广泛应用。根据手册提供的应用示例,以下是一些使用建议:
    1. 安装位置:确保继电器安装在一个通风良好且温度湿度适中的环境中,避免极端条件导致故障。
    2. 电源管理:使用矩形波形供电,避免波动率超过5%。
    3. 电路设计:考虑到连续运行电流可能导致线圈过热,建议采用磁保持型继电器或者密封型继电器以提高可靠性。

    兼容性和支持


    该继电器与各种标准PC板图案兼容,并提供多种额定电压选择,便于不同应用场景的灵活配置。制造商还提供了详尽的技术支持文档和售后服务,帮助用户解决问题并确保产品的最佳性能。

    常见问题与解决方案


    1. 问题:启动电压过高
    解决方案:检查线圈连接是否正确,确认额定电压范围内使用。

    2. 问题:接触电阻过大
    解决方案:定期清洁接触点,确保良好的导电性。

    3. 问题:长时间运行导致温度升高
    解决方案:增加散热措施,比如安装风扇或者散热片。

    总结和推荐


    LZ-N系列继电器凭借其紧凑的设计、优秀的热稳定性和长期可靠性,在众多应用场景中表现出色。推荐在需要高性能继电器的家庭电器、办公设备和工业控制系统中使用。通过遵循手册中的指导和建议,可以确保其最佳运行效果。

ALZN5F12W参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 28.8mm*12.5mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 托盘

ALZN5F12W厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ALZN5F12W数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC ALZN5F12W ALZN5F12W数据手册

ALZN5F12W封装设计

查看详情并下载
Symbol
Footprint
3D Model
