AQAD551DL

产品分类: 固态继电器
厂牌: PANASONIC
产品描述: DC 20mΩ 0V~100V 30A 4V~32V(DC) 4V(DC)~32V(DC) 底座安装,螺纹安装 58mm*40mm*25.5mm
供应商型号: AQAD551DL
供应商: Master
标准整包数: 2

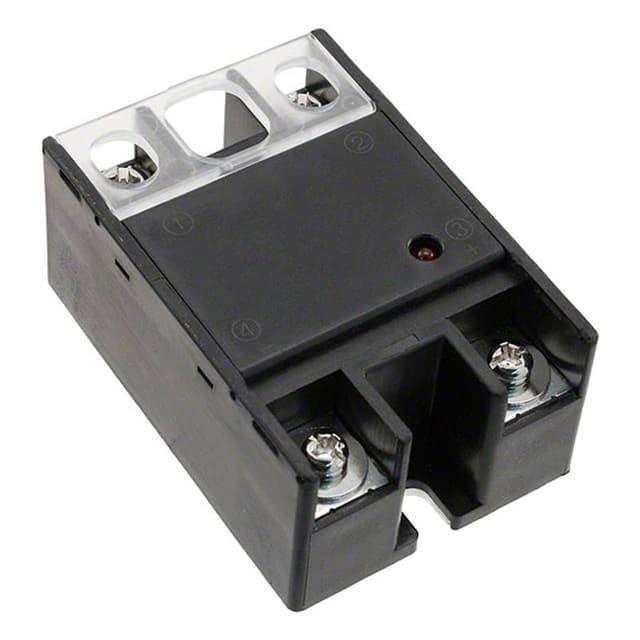

PANASONIC 固态继电器 AQAD551DL

AQAD551DL概述

    # 电子元器件产品技术手册:AQ-A (AQAD) 固态继电器

    产品简介


    AQ-A (AQAD) 固态继电器是一款专为直流控制设计的高性能电子元件,广泛应用于光伏电源系统、储能电池系统以及各种工业和商业设备中的直流加热器、电机控制等领域。该继电器具有紧凑的设计、高效的电气特性以及多样的配件选择,为用户提供了稳定可靠的开关解决方案。
    主要功能
    - 固态切换:无机械触点,避免磨损和电弧问题。
    - 宽输入电压范围:支持4至32V DC的输入电压。
    - 高负载能力:提供10A和30A两种型号,适用于不同负载需求。
    - LED指示灯:用于操作状态的直观验证。
    应用领域
    - 光伏发电系统。
    - 储能电池管理系统。
    - 工业和商业设备的直流负载控制。

    技术参数


    | 参数 | 技术规格 |

    | 类型 | 固态继电器(仅限直流) |
    | 负载电流 | 10A(AQAD171DL),30A(AQAD551DL) |
    | 负载电压 | 600V DC(AQAD171DL),100V DC(AQAD551DL) |
    | 输入电压 | 4-32V DC |
    | 封装类型 | 标准热沉(AQP-HS-J25A)、超薄热沉(AQP-HS-SJ20A) |
    | 输出峰值电流 | 90A(AQAD551DL),20A(AQAD171DL) |
    | 工作温度范围 | -20°C 至 +80°C |
    绝缘和防护特性
    - 绝缘电阻:≥100MΩ(500V DC)。
    - 耐压等级:4000Vrms输入/输出间,2500Vrms输入/输出及外壳间。
    - 抗震性:在10到55Hz频率下,双幅振动达到1.5mm。

    产品特点和优势


    独特功能
    1. 紧凑尺寸:体积仅为40×58×25.5mm,易于集成。
    2. 安全保护:输出侧配备终端盖以增强安全性,输入侧可选配额外终端盖。
    3. 内置保护机制:内部二极管保护输出元件免受过压影响。
    4. 导通电阻低:分别≤20mΩ(30A型号)、≤200mΩ(10A型号)。
    市场竞争力
    - 可靠性高:通过严格的测试条件验证了其长期稳定性。
    - 多场景适用性:支持多种工业和商业应用。
    - 灵活配置:提供多种附件选择以适应不同的安装需求。

    应用案例和使用建议


    应用案例
    - 在光伏系统中实现电池充电控制。
    - 用于储能电池管理系统的高效开关转换。
    - 控制工厂内直流加热器或电机运行。
    使用建议
    1. 降低功耗设计:优先考虑在允许范围内降低输入电流以延长寿命。
    2. 防止浪涌冲击:建议在输入端增加RC滤波电路以抑制噪声干扰。
    3. 保持良好散热:当不使用外部散热器时,确保设备底部表面暴露以增强自然对流。

    兼容性和支持


    兼容性
    - 支持标准DIN轨安装方式。
    - 可与其他热沉组件无缝搭配使用。
    厂商支持
    - 提供详细的安装指南和技术文档下载链接。
    - 客户服务热线及在线支持平台随时响应客户需求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入电压反接 | 确保正确连接正负极,避免误操作。 |
    | 输出负载异常波动 | 检查输出线路是否有短路或虚接现象。 |
    | 设备温度过高 | 添加外部散热装置或优化散热路径。 |

    总结和推荐


    综合评估
    AQ-A (AQAD) 固态继电器凭借其出色的性能、多样化的配置选项以及卓越的安全特性,在光伏、储能和工业自动化领域表现出色。它不仅能够满足苛刻的工作环境要求,还提供了全面的技术支持和服务保障。
    推荐结论
    强烈推荐给需要高性能固态继电器的用户,特别是在需要紧凑设计、可靠性和灵活性的场合下。此产品无疑将成为您项目的理想选择。

AQAD551DL参数

参数
最大导通电阻 20mΩ
负载电流额定值 30A
输出类型 DC
负载电压 0V~100V
输入电压 4V~32V(DC)
控制电压 4V(DC)~32V(DC)
开关功能 -
长*宽*高 58mm*40mm*25.5mm
安装方式 底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

AQAD551DL厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AQAD551DL数据手册

厂牌 PDF简要描述 下载
PANASONIC 固态继电器 PANASONIC AQAD551DL AQAD551DL数据手册

AQAD551DL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 67.7435 ¥ 619.5851
6+ $ 61.2798 ¥ 560.4678
10+ $ 56.3284 ¥ 514.9096
26+ $ 53.9527 ¥ 486.0008
50+ $ 51.6528 ¥ 465.2835
100+ $ 51.3996 ¥ 463.0028
250+ $ 51.3996 ¥ 463.0028
库存: 24
起订量: 2 增量: 0
交货地:
最小起订量为:2
合计: ¥ 1239.17
