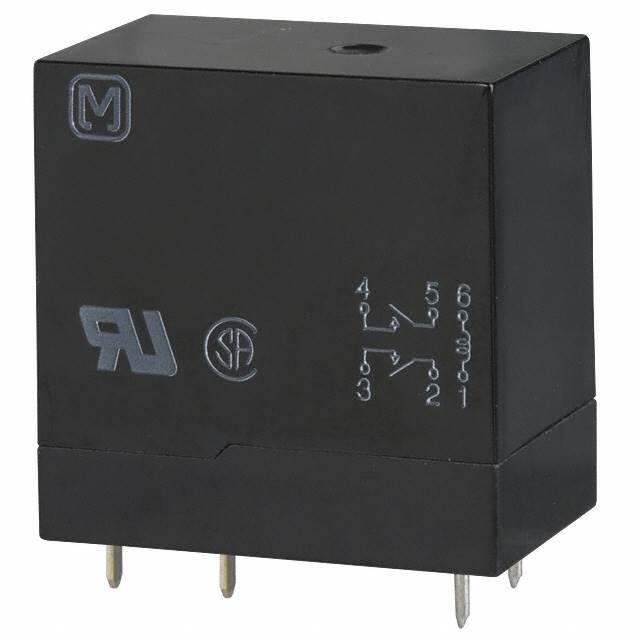

JC2AF-DC6V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装
供应商型号:
供应商:
标准整包数: 0
PANASONIC 其他继电器 JC2AF-DC6V

JC2AF-DC6V概述

    电子元器件产品技术手册:JC紧凑型功率继电器

    产品简介


    JC系列紧凑型功率继电器是专为多种工业和消费类电子产品设计的高可靠性、高性能电子元器件。这些继电器广泛应用于自动车库门开启器、微波炉、干衣机、自动售货机、复印机、空调系统、立体声音响设备和电视设备等领域。该系列产品主要提供单极单掷(Form A)和双极单掷(Form A)两种触点配置,以满足不同的应用场景需求。

    技术参数


    - 额定电压:5V、6V、12V、24V、48V
    - 接触材料:AgSnO2类型
    - 最大切换电流:15A(单极单掷),10A(双极单掷)
    - 最大切换电压:250V AC
    - 最大切换功率:3750VA(单极单掷),2500VA(双极单掷)
    - 接触电阻:初始最大接触电阻30mΩ(6V DC 1A)
    - 操作电压范围:30%到70%额定电压
    - 初始绝缘电阻:最小100MΩ(500V DC)
    - 初始击穿电压:断开触点间2000Vrms(1分钟),触点组间2000Vrms(1分钟),触点与线圈间4000Vrms(1分钟)
    - 操作时间:最大30ms
    - 释放时间:最大10ms
    - 温升:最大55℃
    - 冲击抗力:功能性98m/s²(10G),破坏性980m/s²(100G)
    - 振动抗力:功能性98m/s²(10G),破坏性117.6m/s²(12G)

    产品特点和优势


    JC系列继电器具有以下独特优势:
    - 高浪涌电流能力:能够承受高达163A的浪涌电流(TV-8标准)。
    - 高耐压性能:能够在10,000V的瞬态电压下持续工作。
    - 长寿命:机械寿命可达5百万次,电气寿命可达105次操作。
    - 环境友好:提供无镉产品,以减少对环境的影响。
    - 多种认证:符合UL/CSA、VDE、TÜV、SEMKO等国际标准。

    应用案例和使用建议


    - 自动车库门开启器:适合需要高可靠性开关的应用场景,可承受多次开关操作。
    - 微波炉:可用于控制微波炉的工作状态,确保安全稳定运行。
    - 干燥机:通过控制加热系统的开关,实现节能和安全性。
    - 自动售货机:用于控制售卖机制动器的动作,确保交易安全可靠。
    - 复印机:控制复印机工作流程的关键组件,确保高效运行。
    - 空调系统:控制压缩机等关键部件的开关,确保设备正常运行。
    - 音响设备和电视:用于音频信号切换和控制。
    使用建议:
    - 确保继电器的工作电压和电流不超过其额定值,避免损坏。
    - 在高温环境下使用时,注意散热以保证其正常工作。
    - 定期检查和维护,确保其长期稳定运行。

    兼容性和支持


    JC系列继电器可与多种PC板终端和插件终端配合使用,适用于各种安装方式。该产品符合RoHS指令,制造商提供UL/CSA、VDE、TÜV和SEMKO认证,可根据客户需求提供其他支持和服务。

    常见问题与解决方案


    - 问题:如何确定继电器的工作电压?
    - 解决方案:参考产品手册中的技术参数,根据具体应用选择合适的电压。
    - 问题:如何检查继电器的工作状态?
    - 解决方案:使用万用表测量触点电阻和绝缘电阻,确保其处于正常工作状态。
    - 问题:如何处理温度过高的情况?
    - 解决方案:改善散热条件,增加外部散热片,或将继电器安装在通风良好的位置。

    总结和推荐


    综上所述,JC系列紧凑型功率继电器以其高可靠性、长寿命和多种认证标准而受到广泛认可。它特别适用于各种高要求的工业和消费类电子产品。无论是自动车库门开启器还是家用电器,这款继电器都能发挥其出色的性能。因此,强烈推荐使用JC系列继电器,以确保您的设备运行更加可靠和高效。

JC2AF-DC6V参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 停产
包装方式 散装

JC2AF-DC6V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JC2AF-DC6V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JC2AF-DC6V JC2AF-DC6V数据手册

JC2AF-DC6V封装设计

查看详情并下载
Symbol
Footprint
3D Model
