AQY222R2V

产品分类: 固态继电器
厂牌: PANASONIC
产品描述: Panasonic 固态继电器, PhotoMOS系列, 表面贴装, 最大负载电流1.2 A, 最大负载电压60 V
供应商型号: 3270204
供应商: element14
标准整包数: 1

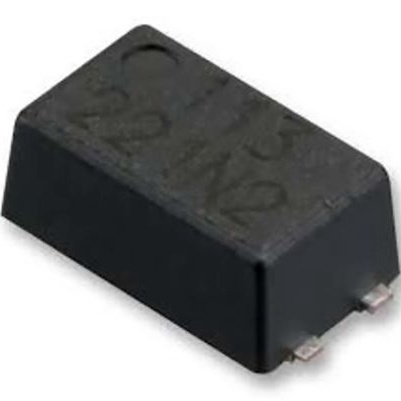

PANASONIC 固态继电器 AQY222R2V

AQY222R2V概述


    产品简介


    产品名称: ASCTB34E AQY22系列产品
    产品类型: 固态继电器(Solid State Relay, SSR)
    主要功能: ASCTB34E AQY22系列是通过光耦合实现的固态继电器,适用于交流和直流应用。它具有高负载电压、低输出电容和低导通电阻的特点,可广泛应用于测量和测试设备、电信和广播设备、医疗设备及多点记录仪等领域。

    技术参数


    - 负载电压:
    - 60 V
    - 80 V
    - 100 V
    - 连续负载电流:
    - 60 V: 400 mA
    - 80 V: 120 mA
    - 100 V: 120 mA
    - 峰值负载电流:
    - 60 V: 1.2 A (100 ms, 单次)
    - 80 V: 0.3 A (100 ms, 单次)
    - 输出功率:
    - 最大输出功率:250 mW
    - 总最大功率:300 mW
    - 输入侧:
    - LED正向电流:50 mA
    - LED反向电压:5 V
    - 输出侧:
    - 隔离电压:1,500 V AC
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-40°C 到 +100°C
    - 其他参数:
    - 绝缘阻抗:1,000 MΩ(500 V DC)

    产品特点和优势


    - 小型化: 使用SSOP封装,相比传统的SOP封装体积减小约53%,非常适合空间受限的应用场合。
    - 低输出电容和低导通电阻: 提供多种电压等级的选择(60 V, 80 V, 100 V),并保证低输出电容(60 V:27 pF, 80 V:4.5 pF, 100 V:5.8 pF)和低导通电阻(60 V:0.8Ω, 80 V:10.5Ω, 100 V:8.8Ω)。
    - 快速响应时间: 80 V和100 V负载电压型号的开启时间典型值为0.05 ms。
    - 宽工作温度范围: 允许的工作温度范围为-40°C到+85°C,适合各种恶劣环境下的应用。

    应用案例和使用建议


    - 测量和测试设备: 如半导体测试设备、探针卡、数据记录器、电路板测试设备等。使用时应注意负载电流和负载电压的选择以匹配应用需求。
    - 电信和广播设备: 可用于信号控制和切换。建议在使用前确保负载电压符合系统要求,以避免过载。
    - 医疗设备: 如超声波诊断设备。需要注意设备的工作环境,特别是在温度敏感的应用中。
    - 多点记录仪: 如变形记录和热电偶测量。在设计电路时需要考虑系统的整体响应时间和延迟。
    使用建议:
    - 确保正确连接LED和电源,遵循手册中的接线图。
    - 在高负载电压和高电流应用中,要注意散热设计,防止过热。
    - 根据不同的应用环境选择合适的负载电压等级,以确保最佳性能。

    兼容性和支持


    - 兼容性: 该产品主要采用SSOP封装,且只提供带状卷盘包装,包装数量为1,000个。适用于标准电路板组装工艺。
    - 技术支持: 厂商提供详细的技术手册和支持服务。如需进一步定制或技术支持,可以联系当地经销商或直接咨询制造商的技术代表。

    常见问题与解决方案


    1. 问题: 设备在高温环境下无法正常工作。
    - 解决方案: 检查并确认设备的工作温度范围是否符合当前应用环境的要求。如有必要,增加散热措施。
    2. 问题: 输出电容过高影响系统性能。
    - 解决方案: 选择合适的负载电压等级(如60 V相比80 V和100 V的输出电容更低)。如果无法更换电压等级,则可以在电路中增加电容补偿元件。
    3. 问题: 开关速度慢。
    - 解决方案: 降低驱动LED的电流,或者优化电路设计,以减少开关时间。

    总结和推荐


    ASCTB34E AQY22系列固态继电器在许多应用中表现出色,具备小型化、低输出电容和低导通电阻的优势,尤其适合空间受限和高可靠性要求的应用场景。同时,其广泛的温度范围使其能够在恶劣环境下稳定工作。总的来说,强烈推荐在测量和测试设备、电信和广播设备、医疗设备及多点记录仪等领域使用此产品。

AQY222R2V参数

参数
负载电流额定值 400mA
输出类型 MOSFET
负载电压 60V(AC),60V(DC)
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
长*宽*高 4.45mm*2.65mm*1.8mm
通用封装 SSOP-4
安装方式 焊接安装,贴片安装

AQY222R2V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AQY222R2V数据手册

厂牌 PDF简要描述 下载
PANASONIC 固态继电器 PANASONIC AQY222R2V AQY222R2V数据手册

AQY222R2V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 51.153
5+ ¥ 49.419
10+ ¥ 44.5842
20+ ¥ 42.55
50+ ¥ 41.34
库存: 454
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 51.15
直接购买
加入购物车
