DSP1A-DC5V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: Panasonic 功率继电器, 5V 直流线圈电压, 切换电流5A, 单极常开
供应商型号: 26M-DSP1A-DC5V
供应商: 云汉优选
标准整包数: 1

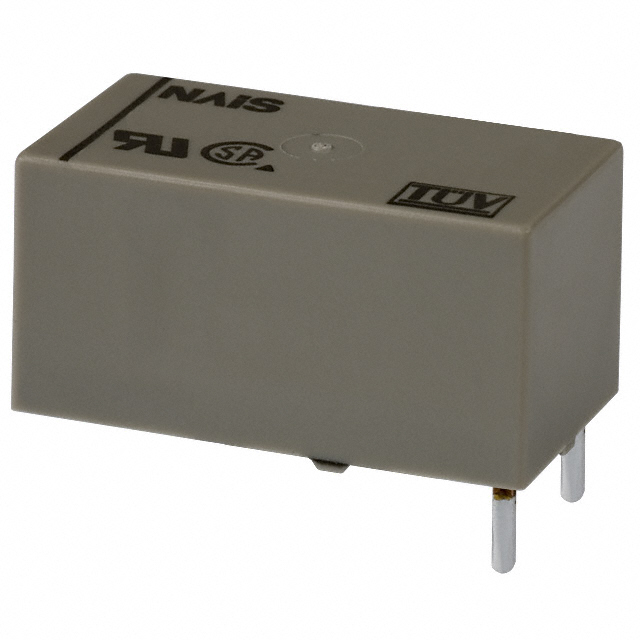

PANASONIC 其他继电器 DSP1A-DC5V

DSP1A-DC5V概述

    文章标题:Panasonic DSP ASCTB180E 201202-T 继电器技术手册

    1. 产品简介


    产品类型: Panasonic DSP ASCTB180E 201202-T 是一款小型极化功率继电器,适用于各种工业和办公电子设备。
    主要功能:
    - 高接触额定值(1a, 8A 250V AC;2a 和 1a1b, 5A 250V AC)
    - 高开关能力,具有抗粘连特性
    - 罗氏符合欧盟环保指令(RoHS)
    - 高灵敏度,直接驱动晶体管和芯片
    应用领域:
    - 办公和工业电子设备
    - 信息处理终端设备,如打印机和数据记录仪
    - 办公设备(复印机、传真机)
    - 测量仪器
    - 数控机床、温度控制器和可编程逻辑控制器

    2. 技术参数


    - 接触材料: Au-镀层AgSnO2型
    - 额定切换容量(电阻负载): 8 A 250 V AC;5 A 30 V DC
    - 最大切换功率(电阻负载): 2,000 VA;1,250 VA
    - 最大切换电压: 250 V AC;125 V DC
    - 最大切换电流: 8 A AC;5 A DC
    - 额定操作功率: 300 mW
    - 绝缘电阻(初始): 最小1,000 MΩ(500 V DC测量)
    - 分断电压(初始): 接触间 1,000 Vrms (1分钟),接触对间 2,000 Vrms,接点与线圈间 3,000 Vrms (1分钟)
    - 浪涌击穿电压: 接点与线圈间 5,000 V
    - 操作时间: 单侧稳定时 10 ms(不包括接触弹跳时间),双侧稳定时 10 ms
    - 释放时间: 单侧稳定时 5 ms,双侧稳定时 10 ms
    - 接触电阻(初始): 最大30 mΩ(电压降6 V DC,1A)

    3. 产品特点和优势


    - 紧凑型设计:体积小(高度 10 mm,宽度 11 mm,长度 20 mm),提供高容量开关。
    - 高切换能力:具备高接触压力、低接触弹跳和擦拭操作,提高了抗粘连能力。
    - 高灵敏度:通过匹配弹簧负载与吸引磁力,实现更高的灵敏度。
    - 宽泛的工作范围:适合于-40°C 到 +60°C 的环境温度,符合日本电气安全法规。
    - 多种接点配置:提供1a, 2a 和1a1b三种接点配置,并可选标准和反向极性。

    4. 应用案例和使用建议


    典型应用:
    - 打印机
    - 数据记录仪
    - 复印机
    - 测量仪器
    - 温度控制器
    使用建议:
    - 自动焊接时需遵循特定条件(预热至120°C,焊接温度260°C)。
    - 建议采用沸腾法清洗,避免超声波清洗导致触点粘连。
    - 使用前应注意a接触面和b接触面可能在操作和释放期间同时接通。

    5. 兼容性和支持


    - 兼容性: 提供插座,兼容其他标准设备。
    - 支持: 符合美国联邦通信委员会(FCC)第68部分要求,已获得UL、CSA和TÜV安全认证。

    6. 常见问题与解决方案


    - 问题: 接触电阻过高
    - 解决方案: 重新清洁或更换继电器。
    - 问题: 开关频率异常
    - 解决方案: 检查电路负载,调整驱动电压和电流。

    7. 总结和推荐


    总结:
    - 优点: 高度集成的设计,优异的切换能力和可靠性,广泛的适用范围。
    - 推荐: 强烈推荐在各种工业和办公设备中使用此款继电器,尤其适合需要高可靠性和长寿命的应用场景。

DSP1A-DC5V参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20.2mm*11mm*11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

DSP1A-DC5V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DSP1A-DC5V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC DSP1A-DC5V DSP1A-DC5V数据手册

DSP1A-DC5V封装设计

查看详情并下载
Symbol
Footprint
3D Model
