首页  >  产品百科  >  ESE-31L11T

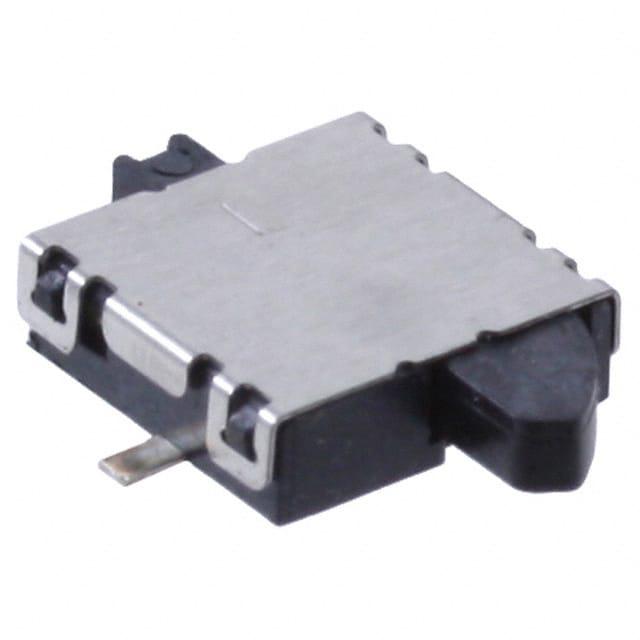

ESE-31L11T

产品分类: 限位开关
厂牌: PANASONIC
产品描述: 关-瞬时 SPST-NO 0.4N 50000Cycles 50000Cycles 10mA(DC) 贴片安装 5.75mm*5.4mm*1.7mm
供应商型号: ESE31L11T
供应商: 云汉优选
标准整包数: 1
PANASONIC 限位开关 ESE-31L11T

ESE-31L11T概述

    Panasonic ESE31 Detector Switches 技术手册

    产品简介


    Panasonic ESE31 是一种高可靠性检测开关,专为便携式电子设备中的介质检测而设计。它具备坚固的安装结构和高接触可靠性,适用于需要精确检测的应用场景。

    技术参数


    | 参数名称 | 规格 |

    | 额定值 | 50 μA 至 10 mA |
    | 接触电阻 | ≤500 mΩ |
    | 绝缘电阻 | ≥100 MΩ |
    | 耐电压(AC) | 100 V |
    | 操作力 | ≤390 mN |
    | 安装高度 | 1.7 mm |
    | 极和投掷数 | 1-pole 1-throw |
    | 全行程(按压距离) | 3.2 mm (2.15 mm) |
    | 使用寿命 | ≥50,000 次 |
    | 温度范围 | -10°C to +70°C |
    | 热电阻 | +85 °C (96 小时) |
    | 低温电阻 | -40 °C (96 小时) |
    | 湿度电阻 | +60 °C 90%~95%RH |

    产品特点和优势


    - 增强的安装强度:可承受高达 80 N 的拉力,确保在严苛环境下稳定工作。
    - 紧凑设计:降低开关体的高度至 1.7 mm,适应紧凑空间需求。
    - 高接触可靠性:通过改进的设计和材料,确保长期稳定的电连接。

    应用案例和使用建议


    - 便携式电子设备:适用于手机、平板电脑和其他手持设备的检测应用,如检测设备盖子状态。
    - 推荐使用:建议在组装前进行详细的检查和测试,以确保开关的正确安装和长期稳定运行。
    - 优化方案:考虑增加保护电路,以防止意外的过电流情况。

    兼容性和支持


    - 兼容性:支持标准 PWB 孔径,易于集成到现有设计中。
    - 支持服务:如有任何疑问或需要技术支持,请联系制造商获取帮助。

    常见问题与解决方案


    1. 开关接触不良
    - 解决方案:重新安装开关,确保良好的接触。
    2. 长时间使用后失效
    - 解决方案:定期检查并清洁开关,确保无尘埃积累。
    3. 耐久性不足
    - 解决方案:采用适当的保护措施,如加装保护套,延长使用寿命。

    总结和推荐


    总体而言,Panasonic ESE31 检测开关是一款高性能、高可靠性的电子元器件。其紧凑设计、强大的安装强度和高接触可靠性使其在多种应用场景中表现出色。特别是在便携式电子设备的介质检测方面,其表现尤为突出。强烈推荐使用这款开关,以满足严苛的工业要求。

ESE-31L11T参数

参数
执行器角度 -
电流额定值 10mA(DC)
电气寿命 50000Cycles
机械寿命 50000Cycles
最小行程 -
操作力 0.4N
开关功能 关-瞬时
开关配置 SPST-NO
长*宽*高 5.75mm*5.4mm*1.7mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ESE-31L11T厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ESE-31L11T数据手册

厂牌 PDF简要描述 下载
PANASONIC 限位开关 PANASONIC ESE-31L11T ESE-31L11T数据手册

ESE-31L11T封装设计

查看详情并下载
Symbol
Footprint
3D Model
