首页  >  产品百科  >  JTN1AS-PA-F-DC5V

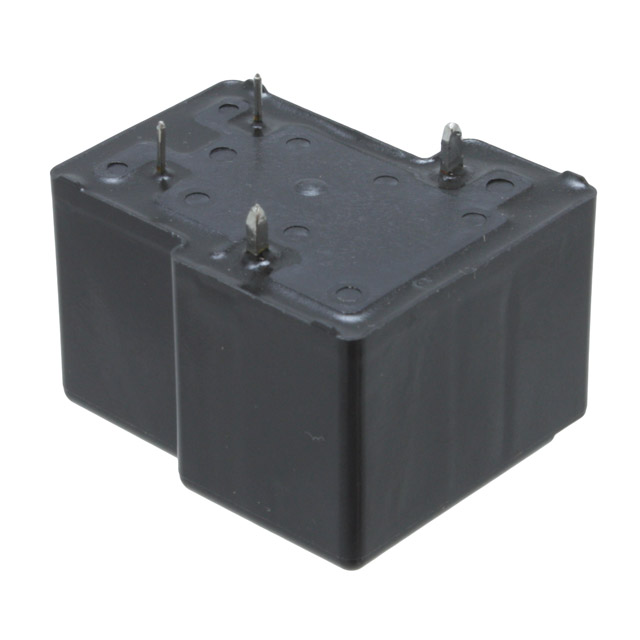

JTN1AS-PA-F-DC5V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装 31.9mm*26.9mm*26.9mm
供应商型号: F-JTN1AS-PA-F-DC5V
供应商: 海外现货
标准整包数: 50
PANASONIC 其他继电器 JTN1AS-PA-F-DC5V

JTN1AS-PA-F-DC5V概述

    Panasonic Industrial Relays: JTN1S and JTN1aS

    1. 产品简介


    Panasonic 的 JTN1S 和 JTN1aS 系列工业继电器是专为高可靠性需求而设计的高性能电磁继电器。该系列包括两种基本类型:1 Form A 密封型和 1 Form C 密封型。这些继电器主要用于空调系统、供暖通风、家庭电器等领域,能够处理高达 30A 的电流负载。每个系列提供多种额定电压选项,以适应不同的应用场景。

    2. 技术参数


    以下是该系列继电器的关键技术规格:
    | 参数 | 规格 |

    | 额定电压范围 | 5V DC 至 24V DC |
    | 接触电阻 | 初始值 ≤ 50 mΩ(电压降 6V DC,1A) |
    | 切换能力 | 20A @ 277V AC(电阻负载),30A @ 277V AC(非感性负载) |
    | 最大功率 | 8,310VA(30A @ 277V AC) |
    | 工作环境温度 | -55°C 至 +85°C |
    | 震动与冲击 | 功能振动 10-55 Hz,最大加速度 980 m/s²;功能冲击半正弦波脉冲,最大加速度 98 m/s² |

    3. 产品特点和优势


    - 高切换容量:JTN1S 和 JTN1aS 继电器的最大切换电流达到 30A,适用于大电流应用场景。
    - 双重接触安排:提供 1 Form A 或 1 Form C 接触方式,满足不同需求。
    - 密封类型:TMP 型号提供密封封装,增强防护等级。
    - 认证标准:通过 UL 和 CSA 认证,确保安全性和可靠性。
    - 环境适应性强:可在极端温度和湿度环境下稳定工作。

    4. 应用案例和使用建议


    这些继电器广泛应用于家用电器、空调系统和加热通风系统。例如,在空调系统中,它们可以用来控制风扇、压缩机等关键部件的通断。建议在选择和安装继电器时考虑工作环境的温湿度条件,以及可能的机械震动和冲击因素,以确保最佳性能和延长使用寿命。

    5. 兼容性和支持


    JTN1S 和 JTN1aS 系列继电器兼容标准的 PCB 安装和 TMP 类型安装。Panasonic 提供详尽的技术支持文档和应用指南,帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - Q: 继电器如何正确安装?
    - A: 请遵循产品手册中的安装指南,确保继电器与电路板正确连接。

    - Q: 如何处理继电器的高温问题?
    - A: 在高温环境下使用时,建议去除防尘帽以改善散热效果。
    - Q: 如何延长继电器的使用寿命?
    - A: 正确选择合适的额定电压,并避免超过最大允许电压操作。

    7. 总结和推荐


    综上所述,Panasonic 的 JTN1S 和 JTN1aS 系列继电器具备出色的性能和广泛的应用范围,非常适合需要高可靠性和强环境适应性的场合。考虑到其卓越的功能和长期稳定性,强烈推荐在关键控制系统中采用这些继电器。

JTN1AS-PA-F-DC5V参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 31.9mm*26.9mm*26.9mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

JTN1AS-PA-F-DC5V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JTN1AS-PA-F-DC5V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JTN1AS-PA-F-DC5V JTN1AS-PA-F-DC5V数据手册

JTN1AS-PA-F-DC5V封装设计

查看详情并下载
Symbol
Footprint
3D Model
