EVQQ2H02W

产品分类: 轻触开关
厂牌: PANASONIC
产品描述: Panasonic 轻触开关, J 形弯曲接端, 表面, 单刀单掷
供应商型号: 2383759
供应商: 海外现货
标准整包数: 10

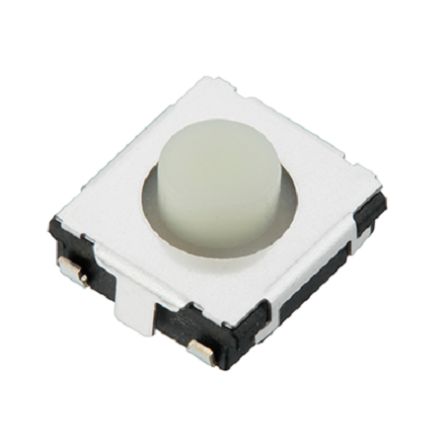

PANASONIC 轻触开关 EVQQ2H02W

EVQQ2H02W概述


    产品简介


    轻触开关(Light Touch Switches)
    轻触开关是广泛应用于各种电子设备中的关键组件,具有操作简便、响应灵敏的特点。它们被用于笔记本电脑鼠标、游戏控制和其他电子设备的操作开关。本手册介绍的型号为EVQP0、EVQQ2、EVQ6Q2和EVQ7Q2系列轻触开关,其核心特点包括小尺寸、低操作力以及高可靠性。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 外部尺寸:6.5 mm × 6.0 mm,高度1.8 mm(不含压板) |
    | 操作力 | 0.5 N 至 3.5 N,不同型号有不同的操作力选择 |
    | 行程 | 0.2 mm 至 0.30 mm |
    | 绝缘电阻 | 最小 100 MΩ (100 V DC) |
    | 接触电阻 | 最大 100 mΩ |
    | 耐压 | 250 V AC, 1分钟 |
    | 开关寿命 | 操作次数:2,000,000次至100,000次不等,具体根据操作力不同 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C (批量);-20°C 至 +60°C (带盘) |

    产品特点和优势


    1. 多样化选择:提供多种操作力和颜色选项,适用于不同的应用场景。
    2. 长寿命:具有超长的使用寿命,某些型号可以达到2,000,000次操作循环。
    3. 稳定性高:绝缘电阻高,接触电阻低,保证了开关的稳定性和可靠性。
    4. 环境适应性强:可在-40°C至+85°C的宽温度范围内正常工作。
    5. 多功能应用:适用于笔记本电脑鼠标、游戏控制以及其他需要快速响应的应用场景。

    应用案例和使用建议


    应用案例:
    - 笔记本电脑鼠标:EVQP0、EVQQ2等型号轻触开关广泛应用于笔记本电脑鼠标中,提供平稳的操作体验。
    - 游戏控制器:EVQ6Q2和EVQ7Q2系列的高耐用性使其成为游戏控制器的理想选择。
    使用建议:
    - 在使用前检查产品型号和操作力是否符合需求。
    - 定期检查安装情况,确保无松动。
    - 确保正确的焊接条件,避免因焊接不良导致的损坏。

    兼容性和支持


    这些轻触开关采用J弯引脚设计,方便安装和拆卸,且与多种PCB板兼容。Panasonic公司提供了全面的技术支持和售后服务,包括产品选型、安装指导和故障排除等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作不顺畅 | 检查安装基座是否有松动,必要时重新固定。 |
    | 接触电阻过高 | 确认接点清洁无污渍,必要时更换开关。 |
    | 开关寿命低于预期 | 检查工作环境和操作条件,确保符合手册中的规定。 |

    总结和推荐


    总的来说,Panasonic的轻触开关以其出色的性能和可靠性,在各种应用场景中表现出色。我们强烈推荐用户根据具体需求选择合适的产品型号,以确保最佳的应用效果。如果您对我们的产品有任何疑问或需要进一步的支持,请随时联系我们。

EVQQ2H02W参数

参数
开关配置 SPST-NO
电流额定值 20mA
电压额定值 250V(AC)
执行器高度 2.5mm
执行器行程 200μm
机械寿命 1000000Cycles
操作力 1N
开关功能 Off-Mom
长*宽*高 6.5mm*6mm*2.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EVQQ2H02W厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EVQQ2H02W数据手册

厂牌 PDF简要描述 下载
PANASONIC 轻触开关 PANASONIC EVQQ2H02W EVQQ2H02W数据手册

EVQQ2H02W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.4168
100+ ¥ 1.8383
250+ ¥ 1.7487
500+ ¥ 1.6966
1000+ ¥ 1.6446
库存: 1719
起订量: 110 增量: 0
交货地:
最小起订量为:100
合计: ¥ 183.83
