JS1-12V

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: 10ms 10ms 5A(DC),10A(AC) 100V 12V 400Ω 30mA 250V SPDT 通孔安装 22mm*22mm*16mm
供应商型号: JS1-12V
供应商: 云汉优选
标准整包数: 10

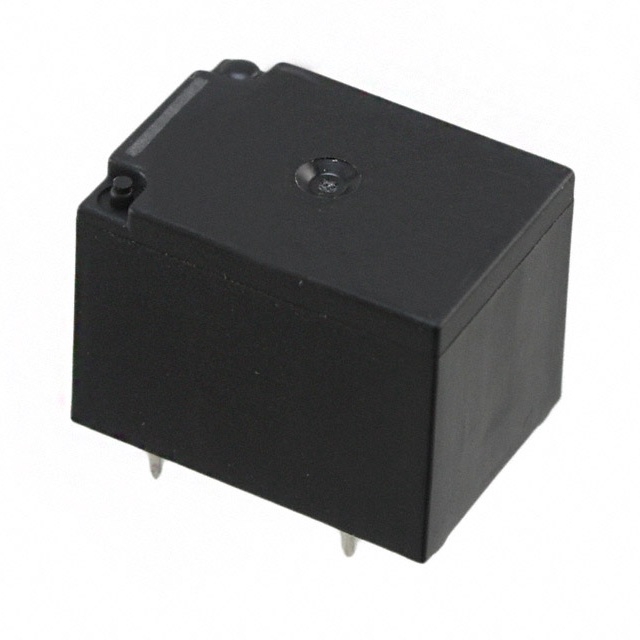

PANASONIC 信号继电器 JS1-12V

JS1-12V概述


    产品简介


    ASCTB186E 是一款由JS RELAYS公司生产的微型功率继电器,专为多种应用场景设计。它具备通用的终端安装方式,能够处理高达10A的电流,适用于各类家用电器、办公设备和自动售货机等。此外,该继电器提供TV-5型标准版本,以及带有耐磁干扰功能的型号,使其在高磁场环境中依然保持稳定。

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 5V, 6V, 9V, 12V, 18V, 24V, 48V |
    | 最大应用电压 | 额定电压的130%(在85°C时) |
    | 吸合电压 | 20°C时70%的额定电压 |
    | 拉合电压 | 20°C时10%的额定电压 |
    | 吸合电流 | 72mA(5V时),随电压增加而减少 |
    | 额定功率 | 360mW(5V时) |
    | 接触材料 | AgSnO2 |
    | 触点电阻(初始值) | 最大100mΩ(6V DC,1A时) |
    | 绝缘电阻(初始值) | 最小100MΩ(500V DC时) |
    | 介质强度(初始值) | 触点间750VRMS,触点与线圈间1500VRMS(1分钟) |
    | 操作时间(20°C时) | 最大10ms(不计触点反弹时间) |
    | 释放时间(20°C时) | 最大10ms(不计触点反弹时间) |
    | 振动耐受性 | 功能:10至55Hz,双幅1.6mm;破坏性:10至55Hz,双幅2mm |
    | 冲击耐受性 | 功能:98m/s²(半正弦波,11ms脉冲,检测时间10μs);破坏性:980m/s²(半正弦波,6ms脉冲) |

    产品特点和优势


    ASCTB186E 的关键特点包括:
    - 紧凑设计:采用通用终端设计,便于集成到不同类型的电路板中。
    - 高接触容量:可承受高达10A的电流,适合于需要大功率切换的应用。
    - 耐高温和环境:能够适应-40°C至+105°C的工作温度范围,并具备良好的防尘防水能力。
    - 多种绝缘等级:提供Class B和Class F绝缘类型,以满足不同的电气安全要求。
    - 符合标准:通过VDE、TÜV认证,适用于各种行业标准应用。

    应用案例和使用建议


    ASCTB186E 广泛应用于家庭电器、办公设备和自动售货机等领域。例如,在空调和加热器中,该继电器可以用于控制主电源开关;在复印机和打印机中,它可以用来管理电源管理和负载切换。
    使用建议:
    - 在高湿度环境下使用时,确保安装位置具有良好的通风条件,避免冷凝水积聚。
    - 在高频切换条件下,建议定期检查并校准吸合电压和拉合电压,确保继电器稳定运行。

    兼容性和支持


    ASCTB186E 可与多种电子设备和系统兼容。该公司提供了详尽的技术支持和维护服务,包括详细的用户手册和技术文档。同时,该继电器已获得多项国际认证,包括UL、CSA和VDE认证,确保了其在全球市场的广泛适用性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法吸合 | 检查输入电压是否符合规范,调整电压。 |
    | 触点粘连 | 清洁触点表面,更换有严重磨损的触点。 |
    | 继电器过热 | 确保周围环境温度不超过允许范围,增加散热措施。 |
    | 工作不稳定 | 确认接线无误,排查是否有电磁干扰。 |

    总结和推荐


    ASCTB186E 以其紧凑的设计、高接触容量和良好的环境适应性,成为众多应用场景的理想选择。特别是对于需要高可靠性和长时间运行的应用,这款继电器能够提供卓越的表现。鉴于其广泛的兼容性和丰富的认证,我们强烈推荐此款继电器用于需要高可靠性的工业和商业项目。

JS1-12V参数

参数
最大开关电流 5A(DC),10A(AC)
线圈电流 30mA
运行时间 10ms
绝缘 -
交流开关电压 250V
直流线圈电压 12V
负载电流额定值 -
直流开关电压 100V
释放时间 10ms
触头外形 -
交流线圈电压 -
插入损耗 -
线圈电阻 400Ω
长*宽*高 22mm*22mm*16mm
通用封装 SPDT
安装方式 通孔安装
零件状态 停产
包装方式 散装

JS1-12V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JS1-12V数据手册

厂牌 PDF简要描述 下载
PANASONIC 信号继电器 PANASONIC JS1-12V JS1-12V数据手册

JS1-12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
