首页  >  产品百科  >  HE1AN-W-DC9V-Y7

HE1AN-W-DC9V-Y7

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 DIP 通孔安装 50mm*40mm*43mm
供应商型号: N-HE1AN-W-DC9V-Y7
供应商: 云汉优选
标准整包数: 1
PANASONIC 其他继电器 HE1AN-W-DC9V-Y7

HE1AN-W-DC9V-Y7概述


    产品简介

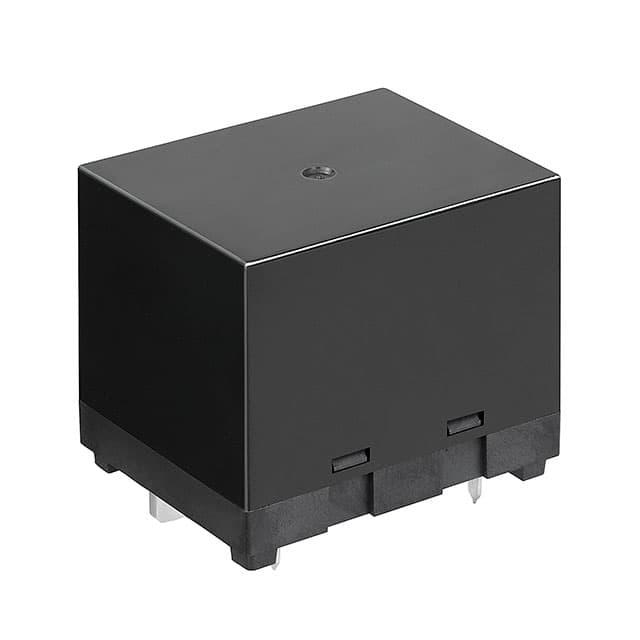

    Panasonic HE-N系列功率继电器
    产品类型: 功率继电器(额定电流大于2A)
    主要功能: 控制高电压和大电流电路的通断
    应用领域: 主要应用于逆变器、电池储能系统、充电站以及工业设备等领域。

    技术参数


    | 参数 | 值 |

    | 额定线圈电压 | 6V DC、9V DC、12V DC、24V DC |
    | 开关容量 | 120A@480V AC |
    | 触点材料 | AgNi合金 |
    | 接触电阻 | 初始值 ≤ 10mΩ(通过5V DC 20A测试) |
    | 释放电压 | 额定电压的5%~75% |
    | 操作时间 | ≤ 30ms(在额定电压下,无回跳) |
    | 释放时间 | ≤ 10ms(在额定电压下,无回跳,无二极管) |
    | 最大允许电压 | 额定电压的110%(温度为55°C时) |
    | 工作环境温度 | -40°C~+55°C(当线圈保持电压为额定电压的40%~100%时) |
    | 储存温度 | -40°C~+85°C |

    产品特点和优势


    1. 高容量: 最大切换电流可达120A,适用于高压大电流的应用场景。
    2. 紧凑尺寸: 体积小巧(宽50mm,长40mm,高43mm),适合空间有限的应用环境。
    3. 隔离距离: 初始状态下的接触间隙最小为3.6mm,绝缘距离最小为10.5mm。
    4. 节能: 通过降低线圈保持电压来节约能源,线圈保持功率仅为400mW。
    5. 强大的电寿命: 在85°C环境下,具有1,000次以上的操作寿命。

    应用案例和使用建议


    应用案例:
    - 逆变器: 可用于控制光伏逆变器中的电路通断。
    - 电池储能系统: 适用于管理大型储能系统的充放电。
    - 充电站: 可以实现快速安全的充电过程。
    - 工业设备: 广泛应用于各种工业自动化控制系统中。
    使用建议:
    - 为防止冷凝水引起的故障,确保设备在规定的温度范围内运行。
    - 使用稳压电源并确保直流波形为矩形,避免波纹干扰。
    - 安装时应避免直接阳光照射,同时保持正常温湿度。

    兼容性和支持


    - 兼容性: 支持各种标准的电气接口,可与其他主流电子元器件兼容。
    - 支持和服务: Panasonic提供详尽的技术文档和专业支持,确保用户能够正确安装和使用。

    常见问题与解决方案


    1. 问题: 操作电压不稳定
    解决办法: 确保供电电压在额定范围内的±5%波动范围内。
    2. 问题: 触点粘连
    解决办法: 检查是否存在冷凝现象,保证工作环境的温湿度适宜。
    3. 问题: 继电器频繁失效
    解决办法: 检查接线和负载是否匹配,必要时使用稳压装置和防浪涌保护装置。

    总结和推荐


    总结:
    Panasonic HE-N系列功率继电器凭借其高容量、紧凑设计、卓越的电气特性和强大的适应能力,在多种应用场景中表现优异。尤其是在高电压、大电流环境下的稳定性和可靠性,使其成为众多工业设备的理想选择。
    推荐:
    强烈推荐Panasonic HE-N系列功率继电器给需要处理高电压、大电流且要求耐用可靠的客户。由于其出色的设计和性能,该产品可以为用户带来显著的优势和便利。

HE1AN-W-DC9V-Y7参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 50mm*40mm*43mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

HE1AN-W-DC9V-Y7厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

HE1AN-W-DC9V-Y7数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC HE1AN-W-DC9V-Y7 HE1AN-W-DC9V-Y7数据手册

HE1AN-W-DC9V-Y7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 43.248 ¥ 367.608
8+ $ 35.3496 ¥ 300.4716
10+ $ 29.4066 ¥ 249.9561
库存: 10
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1102.82
