AXK826145WG

厂牌: PANASONIC
产品描述: 焊盘 400μm 2 26pin 贴片安装 6.3mm(长度)*3.96mm(高度)
供应商型号: SEU-AXK826145WG
供应商: 海外现货
标准整包数: 1

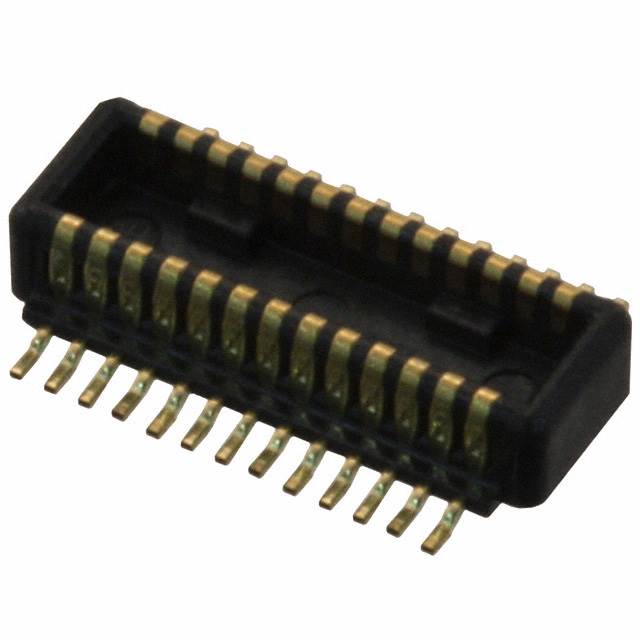

PANASONIC 矩形连接器 - 板垫片/叠接器(板对板) AXK826145WG

AXK826145WG概述

    ACCTB115E 201809-T 0.4mm窄间距连接器

    1. 产品简介


    ACCTB115E 201809-T是一款用于板对板和板对柔性印刷电路(FPC)连接的窄间距连接器。其主要特征是0.4mm的超细间距,适用于多种电子设备中,如移动设备、测量仪器和消费类电子产品。该连接器采用不同的结构设计来提供高接触可靠性,同时具有良好的防震性能和灵活的设计方案。

    2. 技术参数


    - 接触间距:0.4mm
    - 配合高度:1.5mm, 2.0mm, 2.5mm, 3.0mm 和 3.5mm
    - 额定电流:每针最大0.3A(总针数最多为5A)
    - 额定电压:60V AC/DC
    - 介电强度:150V AC,持续1分钟,泄漏电流≤1mA
    - 绝缘电阻:初始≥1,000MΩ(用250V直流兆欧表测试)
    - 接触电阻:最大70mΩ(符合JIS C 5402标准)
    - 机械特性:
    - 复合插入力:初始最大0.981N/针
    - 复合拔出力:最低0.0588N/针(配合高度1.5mm),最高0.118N/针(配合高度2.0mm至3.5mm)
    - 保持力:最小0.981N/针
    - 环境特性:
    - 工作温度范围:-55°C至+85°C
    - 峰值焊接温度:260°C(红外再流焊)
    - 焊接铁头温度:300°C(5秒内),350°C(3秒内)

    3. 产品特点和优势


    - 高接触可靠性:采用特殊结构设计,以确保在恶劣环境下的稳定连接。
    - 抗震设计:内部设有减震键,有效分散冲击力。
    - 灵活设计:独特的底部设计有助于避免短路,简化布线设计,使PCB设计更紧凑。
    - 高效的插拔操作:提供简易锁定机制,方便操作并提供触觉反馈。
    - 易于安装:具有良好的终端平整度,耐焊接爬行,且便于目视检查焊接部分。

    4. 应用案例和使用建议


    - 应用案例:
    - 移动设备:手机、数码相机和摄像机
    - 测量设备和工业设备:板对板连接
    - 消费设备:手持终端
    - 使用建议:
    - 插入时需谨慎,避免过度力导致连接器损坏或焊锡移除。
    - 确保PCB翘曲不超过0.03mm。
    - 推荐使用金属掩膜进行焊接,以减少焊料上升、桥接等问题。

    5. 兼容性和支持


    - 兼容性:具有不同高度的型号,适用于各种应用场景。不带焊接端子的型号限制为18个引脚或以下。
    - 支持:制造商提供详细的技术支持和维护信息,确保客户能够正确使用产品。

    6. 常见问题与解决方案


    - 问题1:插入时出现过度力,导致连接器损坏。
    - 解决方案:确认正确的连接位置后再进行插入操作。
    - 问题2:PCB翘曲超出允许范围。
    - 解决方案:确保PCB翘曲不超过0.03mm,以避免影响连接效果。
    - 问题3:焊接过程中出现焊料上升或桥接。
    - 解决方案:使用推荐的金属掩膜图案和厚度,确保适当的焊料用量。

    7. 总结和推荐


    综上所述,ACCTB115E 201809-T 是一款高性能的0.4mm窄间距连接器,适用于多种应用场合。其卓越的性能、稳定的接触可靠性和灵活的设计使其在市场上具有较强的竞争力。对于需要高精度连接的设备,该产品是一个理想的选择。强烈推荐使用该款连接器。

AXK826145WG参数

参数
排数 2
长度- 堆叠高度 -
针脚数 26pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 400μm
端接 焊盘
长*宽*高 6.3mm(长度)*3.96mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

AXK826145WG厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AXK826145WG数据手册

厂牌 PDF简要描述 下载
PANASONIC 矩形连接器 - 板垫片/叠接器(板对板) PANASONIC AXK826145WG AXK826145WG数据手册

AXK826145WG封装设计

查看详情并下载
Symbol
Footprint
3D Model
