ERJB1BF1R2U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 1.2Ω ±1% 2W ±100ppm/℃ 1020 贴片安装 2.5mm*5mm*750μm
供应商型号: 3782031
供应商: 海外现货
标准整包数: 5000

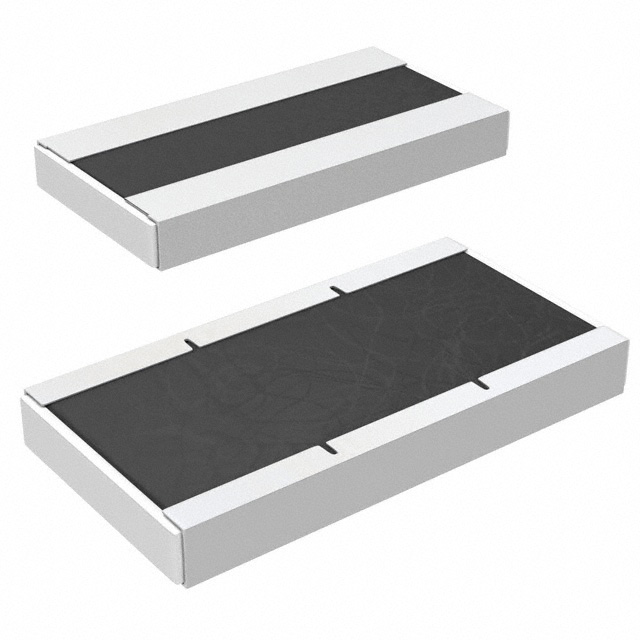

PANASONIC 贴片电阻 ERJB1BF1R2U

ERJB1BF1R2U概述

    高功率厚膜芯片电阻器(宽终端型)

    产品简介


    高功率厚膜芯片电阻器(宽终端型)是一种适用于广泛电子应用的精密电阻器。该系列包括ERJA1、ERJB1、ERJB2和ERJB3四种型号。这些电阻器通过宽终端结构提供了出色的焊点可靠性和优异的热散逸特性,特别适合用于汽车电子电路、电源电流感应等多种场合。

    技术参数


    | 型号 | 尺寸(英寸) | 功率等级(W) | 最大额定电压(V) | 温度系数(ppm/℃) | 工作温度范围(℃) | 阻值范围(Ω) | 精度(%) |

    | ERJA1 | 1225 | 1.33 | 200 | ±100 | -55至+155 | 0.1m至10k(E24) | ±1 |
    | ERJB1 | 1020 | 1 | 200 | ±200 | -55至+155 | 0.01m至100m(E24) | ±1,±2,±5 |
    | ERJB2 | 0612 | 0.75 | 200 | ±200 | -55至+155 | 0.01m至1M(E24) | ±1,±2 |
    | ERJB3 | 0508 | 0.33 | 150 | ±200 | -55至+155 | 0.02m至10(E24) | ±1,±2,±5 |

    产品特点和优势


    - 高焊点可靠性:通过宽终端结构实现;
    - 优良的散热性能:宽终端结构进一步提升了散热效果;
    - AEC-Q200认证:符合汽车行业标准,确保高品质;
    - 无铅设计:符合RoHS要求,环保且对人体无害;
    - 广泛应用:适用于ECU、防抱死制动系统、安全气囊系统等汽车电子电路,以及各种设备的电源电流感应。

    应用案例和使用建议


    该系列电阻器广泛应用于各种汽车电子控制单元和电源管理电路中。例如,在电动汽车电池管理系统中,这些电阻器可用于电流感应和电压检测,确保系统的稳定运行。
    使用建议:
    - 确保在合适的温度范围内使用电阻器,以避免过载导致的损坏;
    - 在焊接时严格遵守推荐条件,以确保连接可靠性和长期稳定性;
    - 安装时应考虑周围的环境因素,避免极端高温或低温、腐蚀性气体等因素的影响;
    - 使用专用的清洗剂进行焊后清洁,以防止水分残留影响绝缘性能。

    兼容性和支持


    该系列电阻器具有良好的兼容性,可与其他标准电子元件配合使用。厂商提供全面的技术支持,包括数据文件、包装方法、焊接条件及安全注意事项等内容,以确保用户的顺利使用。

    常见问题与解决方案


    1. 问题:如何判断电阻器是否出现过热?
    - 解决方案:检查电阻器表面温度,超过80℃时应立即采取措施降低工作负荷。
    2. 问题:如何处理电阻器表面涂层损坏的情况?
    - 解决方案:若发现涂层破损,应及时更换电阻器,避免性能下降或故障。
    3. 问题:如何选择合适的清洗剂?
    - 解决方案:推荐使用专用的电子级清洗剂,并遵循制造商的指导说明,以确保不会损害电阻器的性能。

    总结和推荐


    总体来看,高功率厚膜芯片电阻器(宽终端型)凭借其卓越的性能和广泛的应用范围,是汽车电子和电源管理电路的理想选择。我们强烈推荐此系列产品给那些寻求高质量、高性能电阻器的工程师和技术采购人员。不过,在使用前请务必详细阅读技术手册并咨询厂家获取最新规格和建议。

ERJB1BF1R2U参数

参数
电阻值 1.2Ω
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 2.5mm*5mm*750μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJB1BF1R2U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJB1BF1R2U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJB1BF1R2U ERJB1BF1R2U数据手册

ERJB1BF1R2U封装设计

查看详情并下载
Symbol
Footprint
3D Model
