ERA-2ARB2262X

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 22.6KΩ ±0.1% 62.5mW ±10ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: Q-ZT-ERA-2ARB2262X
供应商: 海外现货
标准整包数: 5000

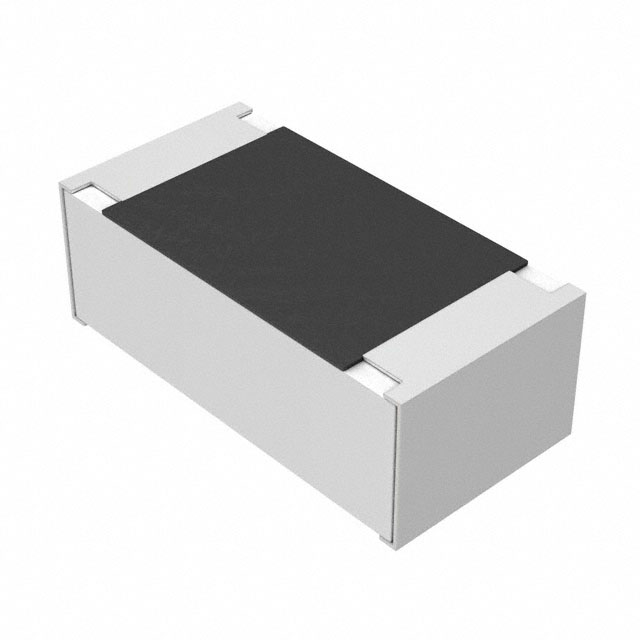

PANASONIC 贴片电阻 ERA-2ARB2262X

ERA-2ARB2262X概述

    金属薄膜芯片电阻:高可靠性类型

    产品简介


    本手册介绍的是金属薄膜(薄层)芯片电阻,型号为ERA 1A、2A、3A、6A、8A。这些电阻主要用于高可靠性的通用电子设备,如音频视频设备、家用电器、办公设备及信息通信设备等。它们以高精度、高性能和稳定性著称,在高温高湿环境下依然能保持稳定运行,工作温度范围广泛,从–55°C到+155°C。

    技术参数


    以下为技术规格和技术参数的详细列表:
    | 型号 | 尺寸 (英寸) | 功率等级 (W) | 最大过载电压 (V) | 电阻值公差 (%) | 温度系数 (ppm/°C) |
    |
    | ERA1A (0201) | 0.0201 | 0.05 | 50 | ±0.05 / ±0.1 / ±0.25 | ±10 / ±25 / ±50 |
    | ERA2A (0402) | 0.0402 | 0.063 | 100 | ±0.5 / ±0.1 | ±100 / ±25 / ±15 |
    | ERA3A (0603) | 0.0603 | 0.1 | 150 | ±0.5 / ±0.25 / ±0.1 | ±50 / ±25 / ±10 |
    | ERA6A (0805) | 0.0805 | 0.125 | 200 | ±0.5 / ±0.25 / ±0.1 | ±50 / ±25 / ±15 |
    | ERA8A (1206) | 0.1206 | 0.25 | 300 | ±0.5 / ±0.25 / ±0.1 | ±50 / ±25 / ±10 |

    产品特点和优势


    - 高可靠性:在高温高湿度环境下保持稳定,耐受从-55°C到+155°C的工作温度。
    - 高精度:具有小的电阻公差和温度系数。
    - 高性能:低电流噪声,优异的线性度。
    - 参考标准:符合IEC 60115-8, JIS C 5201-8, EIAJ RC-2133B等标准。
    - 车规级认证:符合AEC-Q200标准。
    - 环保:符合RoHS要求。

    应用案例和使用建议


    此类电阻适用于各种电路设计中,特别是在需要高精度和高稳定性的场合。例如,在电源转换电路中,可以确保输出电压的精确度;在模拟信号处理电路中,有助于提高信号的保真度。根据手册中的应用建议,应当注意避免使用环境中的强烈电磁波和放射线,防止组件受到静电损坏。

    兼容性和支持


    这些电阻采用常见的封装方式,支持压接带包装,适用不同的引脚间距。制造商提供详细的焊锡条件和安全注意事项文档,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问题:产品在高压脉冲下可能失效
    - 解决方案:应评估和测试产品的脉冲承受能力,并确保不超过额定功率。

    2. 问题:安装过程中机械应力损伤
    - 解决方案:采取措施防止机械应力损伤,如避免焊接铁尖直接接触电阻体。

    总结和推荐


    总体来看,金属薄膜芯片电阻(ERA系列)具有很高的可靠性、精度和线性度,适用于多种高要求的应用场合。鉴于其广泛的尺寸和功率选择,几乎可以满足大多数电路需求。我们强烈推荐这些电阻用于需要高精度和高稳定性的应用。购买前请务必联系制造商确认最新技术规格,并严格按照安全指南进行操作。

ERA-2ARB2262X参数

参数
电阻值 22.6KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±10ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERA-2ARB2262X厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERA-2ARB2262X数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERA-2ARB2262X ERA-2ARB2262X数据手册

ERA-2ARB2262X封装设计

查看详情并下载
Symbol
Footprint
3D Model
