首页  >  产品百科  >  DZ2W05100L

DZ2W05100L

产品分类: 齐纳(稳压)二极管
厂牌: PANASONIC
产品描述: ±5% 20μA 5.1V 50Ω 1W 独立式 贴片安装 2.6mm*1.6mm*800μm
供应商型号: DZ2W05100LTR-ND
供应商: Digi-Key
标准整包数: 3000

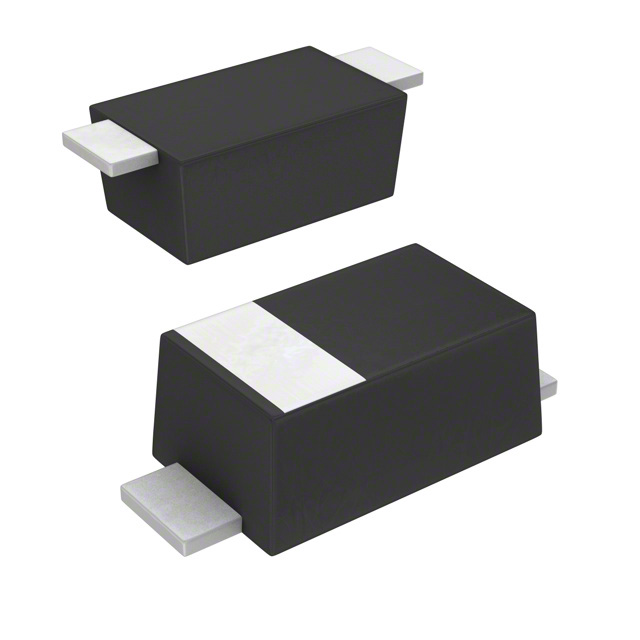

PANASONIC 齐纳(稳压)二极管 DZ2W05100L

DZ2W05100L概述

    文章标题:DZ2W05100L 稳压二极管技术手册解析

    1. 产品简介


    DZ2W05100L 是一款由松下(Panasonic)推出的稳压二极管(Zener Diode),采用硅外延平面型结构,适用于恒压电路及浪涌吸收电路。其封装形式为Mini2-F3-B,提供小型化设计的同时具备高可靠性。本产品符合欧盟RoHS指令,采用无卤素材料制造,并具有UL-94 V-0阻燃等级和MSL(最大湿度级别)一级认证,适用于广泛的工业和消费电子应用。
    主要功能:
    - 恒压特性:为电路提供稳定的参考电压。
    - 浪涌保护:能够承受非重复性的反向功率冲击,适合过压保护场景。
    应用领域:
    - 办公设备
    - 通信设备
    - 测量仪器
    - 家用电器
    - 工业控制电路
    - 高可靠性特殊设备(如医疗设备、汽车电子等)

    2. 技术参数


    以下为DZ2W05100L的关键技术参数:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | Zener电压 | VZ | 4.85~5.36 | V |
    | Zener温度系数 | SZ | ±0.2 mV/°C | mV/°C |
    | Zener电流 | IZ | 20 mA | mA |
    | 前向电压 | VF | 0.9~1.2 | V |
    | 前向电流 | IF | 200 mA | mA |
    | 反向击穿电流 | IR | ≤20 µA | µA |
    | 总功率耗散 | PT | 1.2 W | W |
    | 工作温度范围 | Topr | -40~+85°C | °C |
    | 存储温度范围 | Tstg | -55~+150°C | °C |
    | 结温 | Tj | 150°C | °C |
    其他特性:
    - ESD保护能力:4.85kV
    - 反向浪涌能力:100 W(单次脉冲)

    3. 产品特点和优势


    - 精准稳压:Zener电压在4.85~5.36 V范围内可选,典型值为5.1 V,适合多种稳压需求。
    - 低阻抗:Zener操作电阻Rz ≤ 1.6 Ω,在典型条件下确保低功耗损耗。
    - 快速响应:具有优秀的正向电流上升特性,满足高频应用需求。
    - 高可靠性:通过严格的测试标准(如IEC 61000-4-2),提供出色的抗干扰能力和ESD防护。
    - 无卤环保:完全符合RoHS标准,适合绿色电子设计。

    4. 应用案例和使用建议


    典型应用场景:
    - 电源电路稳压:作为低压电源模块的参考电压源。
    - 浪涌吸收电路:保护敏感电子设备免受瞬态电压损害。
    - 信号限幅:对电信号进行稳定处理。
    使用建议:
    - 确保电路设计中的散热措施到位,避免长期工作超过结温限制。
    - 在设计中加入旁路电容以减少高频噪声干扰。
    - 使用适当的印刷电路板布局,保证热传导路径畅通,避免局部过热。

    5. 兼容性和支持


    兼容性:
    - 支持标准的Mini2-F3-B封装,便于与主流PCB集成。
    - 板载陶瓷印刷电路板时,建议使用50 mm×50 mm×0.8 mm尺寸,焊盘大小为2 mm×2 mm。
    支持服务:
    - 松下提供详细的技术文档和技术支持。
    - 提供多种封装选择和批量供应选项。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 工作电压超出额定值 | 调整输入电压至额定范围内。 |
    | 温度过高导致性能下降 | 添加散热片或优化散热设计。 |
    | 静电放电损坏 | 加装静电防护器件。 |

    7. 总结和推荐


    综合评价:
    DZ2W05100L稳压二极管凭借其精确的电压调节性能、快速响应特性和高可靠性,在众多应用中表现出色。其无卤环保设计和全面的技术支持使其成为现代电子设计的理想选择。
    推荐理由:
    - 高性价比:相比同类产品,DZ2W05100L在稳定性与价格上具有明显优势。
    - 广泛适用性:适用于多种工业和消费级应用场景。
    - 优质售后:松下的技术支持确保产品质量和后期维护无忧。
    综上所述,DZ2W05100L是一款值得推荐的高性能稳压二极管,尤其适合需要高精度和高可靠性的电子系统设计。

DZ2W05100L参数

参数
Ir - 反向电流 20μA
最大齐纳阻抗 50Ω
电压容差 ±5%
最大功率耗散 1W
标称齐纳电压 5.1V
配置 独立式
最大功率 1W
长*宽*高 2.6mm*1.6mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DZ2W05100L厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

DZ2W05100L数据手册

厂牌 PDF简要描述 下载
PANASONIC 齐纳(稳压)二极管 PANASONIC DZ2W05100L DZ2W05100L数据手册

DZ2W05100L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1478 ¥ 1.2373
6000+ $ 0.1364 ¥ 1.1415
9000+ $ 0.1305 ¥ 1.0923
15000+ $ 0.1239 ¥ 1.0368
21000+ $ 0.121 ¥ 1.0129
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
直接购买
加入购物车
