ERA-8AEB471V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 470Ω ±0.1% 250mW ±25ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: TS-ERA-8AEB471V
供应商: 海外现货
标准整包数: 5000

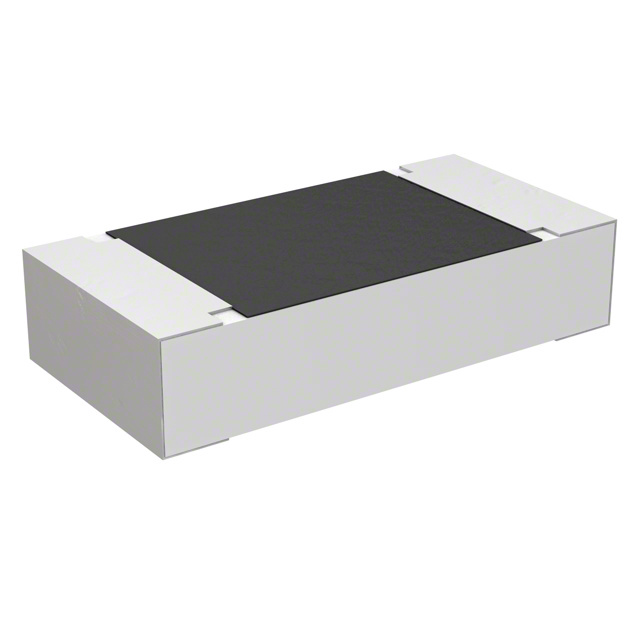

PANASONIC 贴片电阻 ERA-8AEB471V

ERA-8AEB471V概述

    金属薄膜(薄膜)芯片电阻,高可靠性类型

    产品简介


    本产品是金属薄膜(薄膜)芯片电阻,特别适用于高可靠性要求的应用场合。根据不同的功率和尺寸规格,这些电阻可以广泛应用于各种电子产品中,如音频/视频设备、家用电器、办公设备、信息通信设备等领域。产品类型包括多种尺寸规格(0201, 0402, 0603, 0805, 1206),并具备不同的额定功率(0.05 W, 0.063 W, 0.1 W, 0.125 W, 0.25 W)。这些电阻通过精确的制造工艺确保了高度的准确性和稳定性,适合用于需要高精度和高稳定性的场合。

    技术参数


    - 产品类型及规格:0201, 0402, 0603, 0805, 1206
    - 额定功率:0.05 W, 0.063 W, 0.1 W, 0.125 W, 0.25 W
    - 温度系数:±10×10^-6/°C, ±15×10^-6/°C, ±25×10^-6/°C, ±50×10^-6/°C, ±100×10^-6/°C
    - 阻值范围:100Ω 至 1MΩ(具体阻值见数据文件)
    - 包装方式: punched carrier taping 和 pressed carrier taping
    - 环境温度范围:-55°C 至 +155°C

    产品特点和优势


    - 高可靠性:稳定在高温高湿度环境下(85°C 85%RH 额定负载,工作温度范围为-55°C 至 +155°C)
    - 高精度:小阻值偏差(±0.05%至±1%)和低温度系数
    - 高性能:低电流噪声,优秀的线性度
    - 参考标准:符合 IEC 60115-8, JIS C 5201-8, EIAJ RC-2133B
    - 其他认证:AEC-Q200 认证,RoHS 合规

    应用案例和使用建议


    - 应用案例:用于音频/视频设备、家电、办公设备、通信设备等,例如汽车音响、空调控制器、电视机顶盒等
    - 使用建议:在高可靠性要求的应用场合中,确保按照制造商推荐的焊接条件进行焊接以保证产品的可靠性和性能。同时注意安装时要避免机械应力,确保电阻周围的环境温度不超过其工作范围。

    兼容性和支持


    - 兼容性:该产品与其他标准尺寸和功率的电阻兼容
    - 支持:提供详细的焊点条件和安全预防措施文档,如有需要可联系制造商获取更多技术支持

    常见问题与解决方案


    - 问题一:在高频率电路中使用时,电气特性发生变化
    - 解决方案:在使用前仔细检查并调整相关电路设计
    - 问题二:电阻被浸入溶剂中时间过长
    - 解决方案:在使用溶剂前仔细检查对电阻的影响,必要时更换新的电阻

    总结和推荐


    该产品在设计和制造过程中采用了高精度工艺,能够满足在多种恶劣环境下的高可靠性需求。对于需要高精度和高稳定性的应用场景,这款金属薄膜芯片电阻是一个值得推荐的选择。其出色的温度系数和高可靠性使其成为市场上同类产品中的佼佼者。如果您需要一款能够在苛刻条件下稳定工作的电阻,这款产品无疑是您的最佳选择。

ERA-8AEB471V参数

参数
电阻值 470Ω
精度 ±0.1%
额定功率 250mW
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERA-8AEB471V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERA-8AEB471V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERA-8AEB471V ERA-8AEB471V数据手册

ERA-8AEB471V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.111 ¥ 0.9437
10000+ $ 0.1041 ¥ 0.8851
15000+ $ 0.1003 ¥ 0.8527
20000+ $ 0.098 ¥ 0.8333
25000+ $ 0.0958 ¥ 0.814
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 4718.5
直接购买
加入购物车
